Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Vòng bi ly hợp backstop BS450 | Vật liệu: | Thép chịu lực Gcr15 |
|---|---|---|---|
| OD: | 1090mm | Công suất mô -men xoắn: | 980000Nm |
| Đơn vị trọng lượng: | 34.2kg | Bảo hành: | 1 năm |
| Tốc độ quay: | 250RPM | OEM: | Chấp nhận |

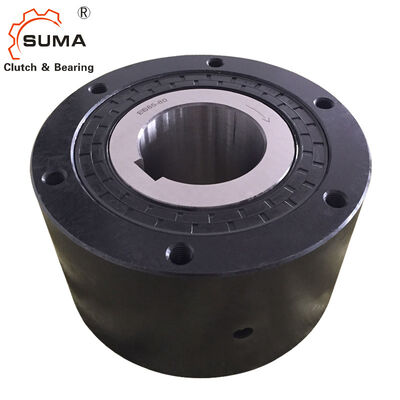

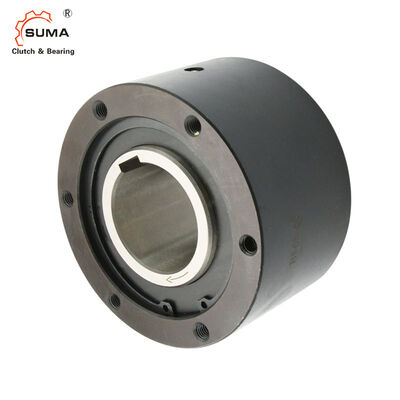

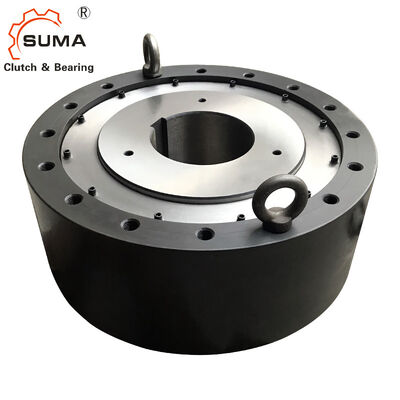

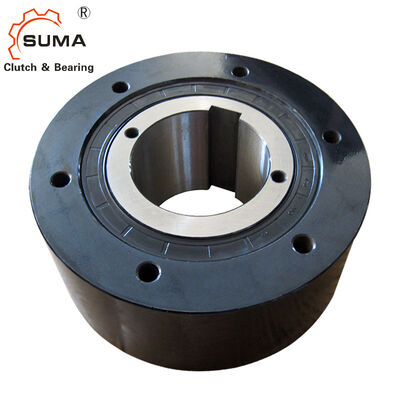

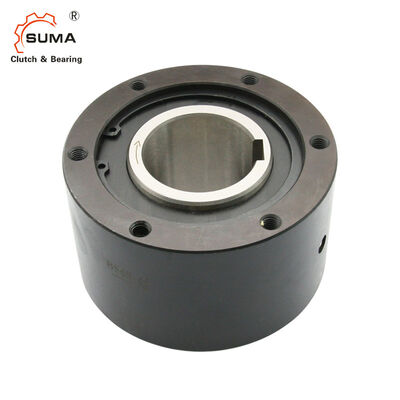

Ly hợp một chiều BS425 BS450 980000Nm cho Nhà máy Xi măng
Tính năng
Ly hợp Cam dòng BS được thiết kế cho các ứng dụng mà quay ngược của trục đầu băng tải tốc độ chậm cần được ngăn chặn (chống quay ngược).
1. Để ngăn quay theo chiều ngược lại ở tốc độ chậm trên băng tải hoặc máy bơm.
2. Trước khi lắp đặt, hãy xác minh rằng chiều quay của vòng trong của Ly hợp Cam BS (được chỉ bởi mũi tên trên vòng
trong) giống với chiều quay của băng tải.
3. Lắp đặt chắc chắn cánh tay mô-men xoắn vào Ly hợp Cam BS bằng bu lông có độ bền 10.9 trở lên. Đảm bảo rằng tiếp xúc giữa
bề mặt của cánh tay mô-men xoắn và mặt bên của vòng ngoài là phẳng và không có bụi.
Kích thước và Dung lượng
Mô hình |
Mô-men xoắn Dung lượng (Nm) |
Tối đa. Quay tự do (vòng/phút) Vòng trong |
Lực cản Mô-men xoắn (Nm) |
A |
B |
C |
PCD D |
E |
S |
H-M Kích thước× Bước ren × Số lỗ ren |
BS 160 |
| BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | M42xP4.5-18 | 45 | 13 | M 6 ×P1.0×4 | 2.1 |
| BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | M36xP4.0-18 | 16 | M 8 ×P1.25×4 | 4.0 |
| BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5×6 | 11.5 |
| BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 430 | 44.1 | 20 | M10 ×P1.5×6 | 13.1 |
| BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75×6 | 24.7 |
| BS95 | 7840 | 250 | 9.8 | 115 | 420 | 110 | 200 | 315 | 30 | M14 ×P2.0× 6 | 29.4 |
| BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 40 | 430 | 30 | M16 ×P2.0× 6 | 34.2 |
| BS135 | 15700 | 200 | 19.6 | 360 | 930 | 315 | 280 | 180 | 30 | M16 ×P2.0× 8 | 68 |
| Loại |
Dung lượng mô-men xoắn (Nm) |
Tối đa. Quay tự do (vòng/phút) Vòng trong |
Lực cản Mô-men xoắn (Nm) |
A | B | C |
PCD D |
E | S |
H-M T.H.S.XP-Số lượng |
G.F.H. (Kích thước) |
Số lượng G. (kg) BS 160 |
| 24,500 | 100 | 44.1 | 135 | 360 | 815 | 315 | 220 | 40 | M20xP2.5-16 | PT 1/4 | 1.5 | BS 200 |
| 37,200 | 100 | 44.1 | 150 | 430 | 145 | 380 | 265 | 40 | M20xP2.5-16 | PT 1/4 | 1.5 | BS 220 |
| 49,000 | 80 | M42xP4.5-18 | 235 | 500 | 230 | 420 | 290 | 690 | M20xP2.5-16 | PT 1/4 | 1.5 | BS 250 |
| 88,200 | 50 | 245 | 295 | 780 | 290 | 690 | 330 | 50 | 245 | PT 1/4 | 1.5 | BS 270 |
| 123,000 | 50 | 245 | 295 | 780 | 290 | 690 | 370 | 50 | 245 | PT 1/4 | 1.5 | BS300 |
| 176,000 | 50 | 245 | 295 | 780 | 290 | 690 | 470 | 60 | M30xP3.5-16 | PT 1/4 | 1.5 | BS335 |
| 265,000 | 50 | 245 | 305 | 850 | 320 | 930 | 495 | 70 | M36xP4.0-18 | PT 1/4 | 1.5 | BS350 |
| 314,000 | 50 | 245 | 320 | 930 | 360 | 815 | 535 | 70 | M36xP4.0-18 | PT 1/4 | 1.5 | BS425 |
| 510,000 | 50 | 245 | 440 | 1,030 | 450 | 1,090 | 635 | 70 | M36xP4.0-18 | — | Dầu 7.000ml | BS450 |
| 686,000 | 50 | 245 | 450 | 1,090 | 480 | 990 | 645 | 80 | M42xP4.5-18 | — | Dầu 7.000ml | Lắp đặt và Kết nối |
5. Khi lắp Ly hợp Cam BS vào trục, chỉ tác dụng lực lên vòng trong. Không được dùng búa gõ trực tiếp vào vòng trong hoặc tác dụng bất kỳ lực nào lên vòng ngoài, phớt bụi hoặc đĩa bụi.
6. Luôn sử dụng then hoa thẳng để lắp vào trục và sau đó cố định Ly hợp Cam BS vào trục bằng tấm cuối. Không bao giờ sử dụng
then hoa côn.
7. Khi lắp các mẫu trên BS160 (loại bôi trơn bằng mỡ), đặt một trong bốn lỗ dầu ở
vị trí đáy trực tiếp. Điều này sẽ cho phép thoát mỡ dễ dàng để làm sạch.
8. Khi trục đang quay, đầu của cánh tay mô-men xoắn sẽ lắc lư ở một mức độ nhất định theo chiều quay. Chỉ hỗ trợ đầu cánh tay mô-men xoắn
theo chiều quay, nhưng hãy đảm bảo cho phép nó lắc lư tự do một chút. Nếu đầu cánh tay mô-men xoắn được cố định chắc chắn
(xem sơ đồ lắp đặt), bên trong ly hợp sẽ bị xoắn, và điều này có thể dẫn đến hư hỏng các bộ phận.
9. Đối với các mẫu BS30 đến BS200, một cánh tay mô-men xoắn ở một bên là đủ, nhưng đối với các mẫu từ 220 đến BS450, sử dụng hai cánh tay mô-men xoắn, một
ở mỗi bên. Lắp đặt các cánh tay mô-men xoắn đều nhau để lực được truyền qua tâm của ly hợp.
10. Cánh tay mô-men xoắn cho Ly hợp Cam BS là tiêu chuẩn hóa.
