FXM.pdfFXM76-25NX 5000RPM Hộp số tốc độ chạy quá tốc Độ lùi Bộ ly hợp một chiều
Các tính năng của FXM76-25NX Overrunning Backstop Clutch
Ứng dụng như
Đối với ứng dụng như backstop trong các cài đặt với tốc độ cao trong hoạt động tự do.
Đối với ứng dụng làm ly hợp chạy quá tốc trong các cơ sở lắp đặt với tốc độ thấp trong vận hành truyền động.
Freewheels tích hợp FXM là những loại freewheels không có gối đỡ và có chốt nâng X.Các freewheels FXM được sử dụng như:
Điểm dừng
Dữ liệu kỹ thuật của FXM76-25NXVòng bi ly hợp quá mức
Mục | FXM76-25NX |
Vật chất | GCr15 |
Đường kính lỗ khoan. | 45-60 mm |
Đường kính ngoài. | 140 mm |
Chiều rộng | 35 mm |
Công suất mô-men xoắn | 1200 Nm |
Cân nặng | 3,1 kg |
Bưu kiện | Hộp carton, hộp gỗ hoặc theo yêu cầu của bạn |
Kích thước và dung tích
Gõ phím |
d | Một | B | D | E | F | G | J | L | P | T | U | V | W | Z ** | Cân nặng | ||||||
mm | ||||||||||||||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kilôgam | ||||
FXM 31-17 | 20 * | 20 * | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
FXM 38 -17 | 25 * | 25 * | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
FXM 46-25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
FXM 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
FXM 56-25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | số 8 | 1,8 | |||||
FXM 61-19 | 30 | 35 | 40 | 45 * | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
FXM 66-25 | 35 | 40 | 45 | 48 * | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | số 8 | 23 | số 8 | 2,8 | |||
FXM 76 -25 | 45 | 55 | 60 * | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | số 8 | 23 | số 8 | 3,1 | ||||
FXM 86-25 | 40 | 45 | 50 | 60 | 65 | 70 * | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | số 8 | 23 | số 8 | 4,2 | |
FXM 101 -25 | 55 | 70 | 80 * | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | số 8 | 28 | số 8 | 6,9 | ||||
FXM 85-40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | số 8 | 28 | số 8 | 7,4 | ||
FXM 100-40 | 45 | 50 | 55 | 60 | 70 | 75 | 80 * | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
FXM 120-50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
FXM 140-50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
FXM 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
FXM 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
FXM 290-70 | 230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
FXM 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
FXM2410-100 | 320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 | 440,0 |
Ghi chú:
Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định.
Mômen danh nghĩa lý thuyết chỉ áp dụng cho độ đồng tâm lý tưởng giữa vòng trong và vòng ngoài.Trong thực tế, độ đồng tâm bị ảnh hưởng bởi quá trình chơi ổ trục và sai số định tâm của các bộ phận bị nảy xung quanh.
Sau đó, các mômen danh nghĩa được chỉ định trong bảng sẽ được áp dụng, đồng thời xem xét thời gian chạy hết (TIR) hiện có. Tốc độ cao hơn theo yêu cầu.

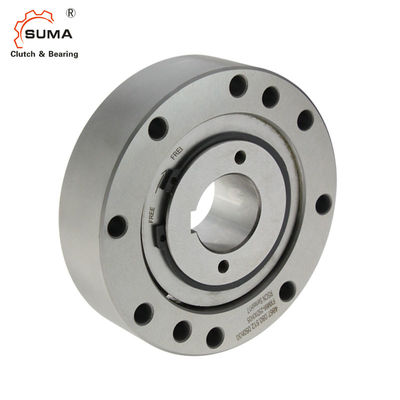

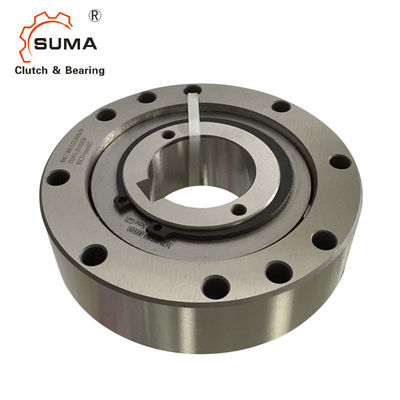

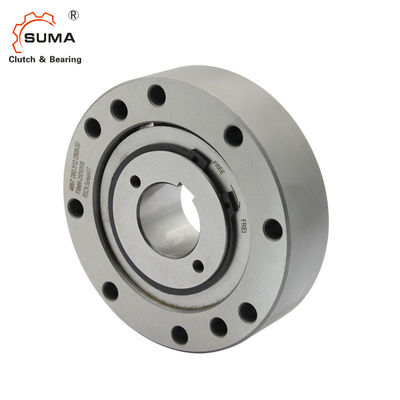

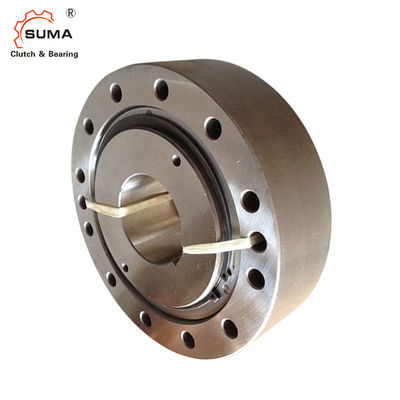

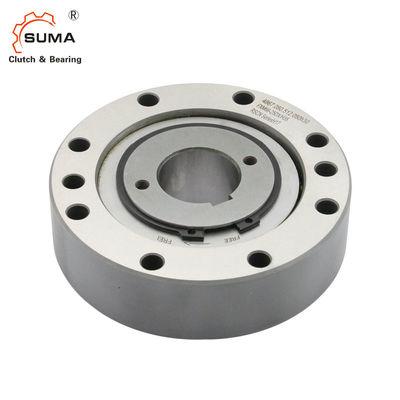

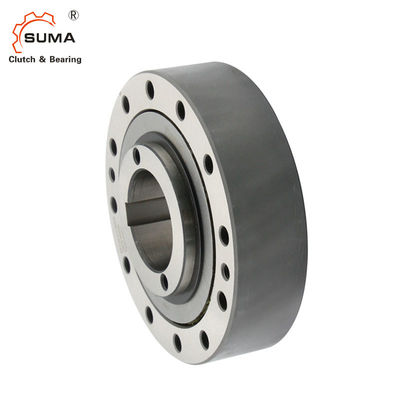

Hình ảnh củaVòng bi ly hợp quá mức
