GVG35 GVG 35 Một chiều ly hợp Backstop ly hợp Sprag Ly hợp 606Nm
Đặc điểm của ly hợp GVG35
GVG series freewheels có lồng phun, tập trung giữa cuộc đua bên trong và cuộc đua bên ngoài được thực hiện bằng cây bụi.
các lực mô-men xoắn được truyền từ trục đến đường đua bên trong bằng một chìa khóa.
Độ khoan dung trục phải là h6.
Khi bánh tự do được sử dụng như một thiết bị không quay trở lại, tay cầm được gắn vào đường đua bên ngoài phải được đặt giữa hai khung; nếu không, phải chèn một chân.
Khi bị khóa vào khung của một máy, nó ngăn chặn bánh tự do quay
Các bụi cây, đòn bẩy phải được cung cấp một số lượng nhất định của khoảng trống để cho phép cho các chuyển động trục.
Lốp tự do được cung cấp đã được bôi trơn.
Kích thước và dung lượng của ly hợp GVG35
Mô hình |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
Tôi...2 mm |
Tôi...3 mm |
Tôi...4 mm |
Trọng lượng kg |
Tốc độ tối đa |
Vòng xoắn Nm |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Kyey DIN 6885
2)Tốc độ tối đa cho phép

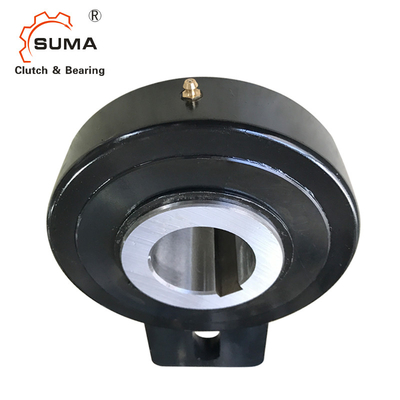

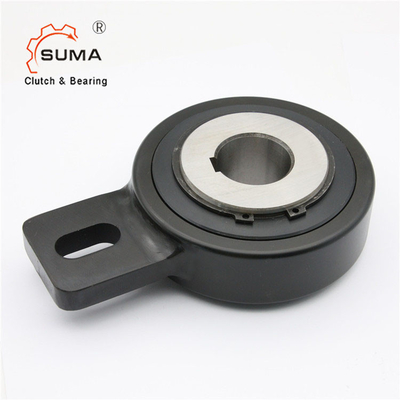

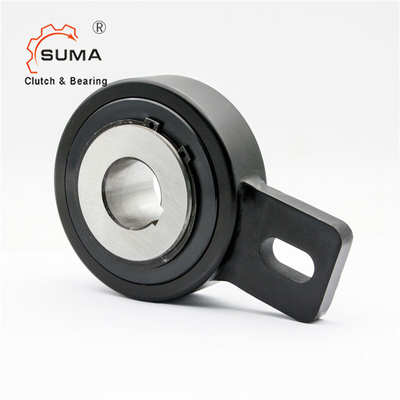

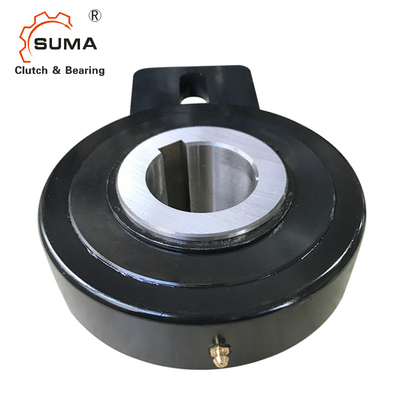

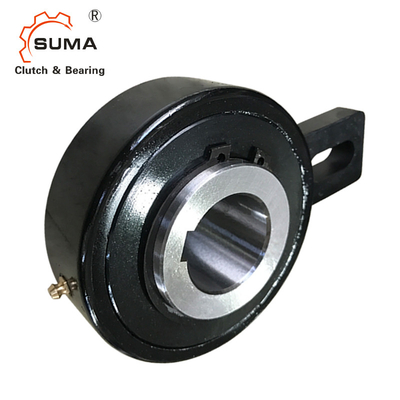

Hình ảnh của ly hợp GVG35
