Backstop Bearing
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | NYD250 NJ160 |

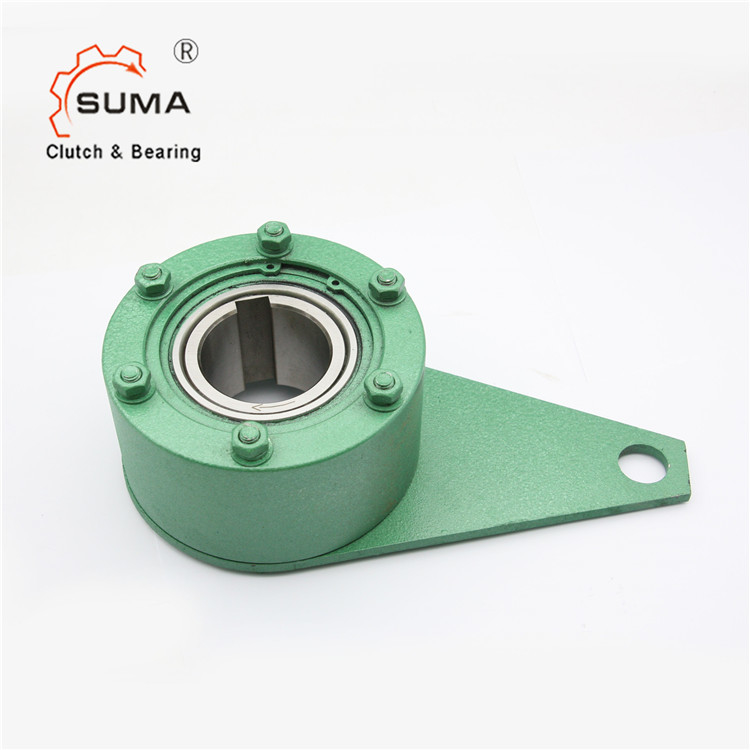

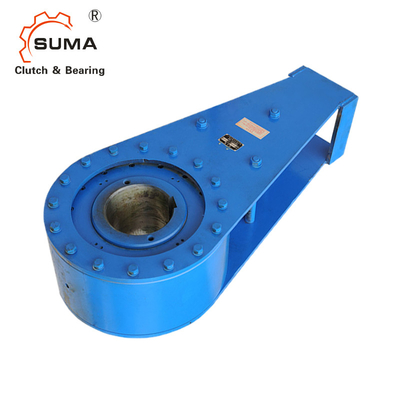

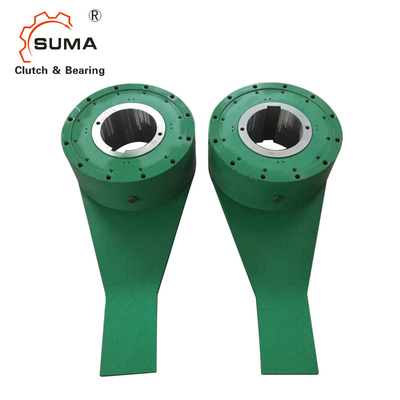

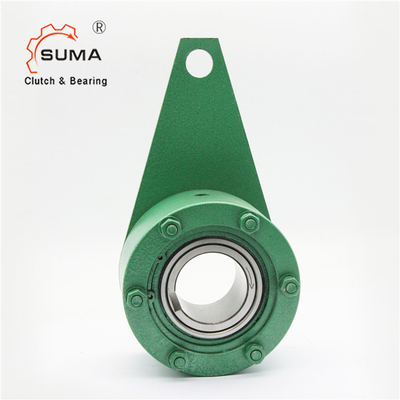

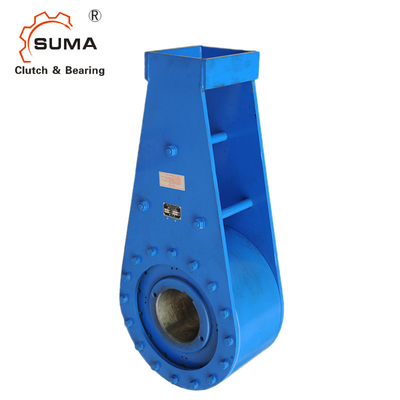

NYD160 NJ160 ND250 Vòng dẫn ly hợp tự do một chiều
Bucknet Lift Backstop Clutch
Đặc điểm của NYD NJ Backstop
Backstop NJ ((NYD,ND) với cánh tay mô-men xoắn không có hỗ trợ vòng bi quả.
Các NJ backstop được sử dụng như:
Đằng saucho các ứng dụng tốc độ thấp.
Chúng được thiết kế để sử dụng trong các hệ thống băng chuyền nghiêng, thang máy và máy bơm.
Mô hình NJ65-NJ450
Kích thước và năng lực
| Loại | Khả năng tải | Inner Race Max. | Động lực kéo | Đau lắm | Kích thước (mm) | Trọng lượng | ||||||||
| N.m | r/min | N.m | mm | A | B | D | H | h1 | Φ | h | L | L1 | kg | |
| ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
| ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
| ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
| ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
| ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
| ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
| ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
| ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 | |||
Lắp đặt
Các mô-men xoắn lái phía sau được kiềm chế bởi cánh tay mô-men xoắn. cánh tay mô-men xoắn không được kẹp vào vị trí. Nó phải có 0,5 inch chơi trong chiều trục và theo hướng tâm.
NJ backstops được cung cấp để phù hợp với khoảng trống. Vít đặt trên vòng bên trong được cung cấp để giữ trục, không yêu cầu vòng cổ trục.
