Backstop Bearing
>
|
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | GV90 GV100 GV110 |

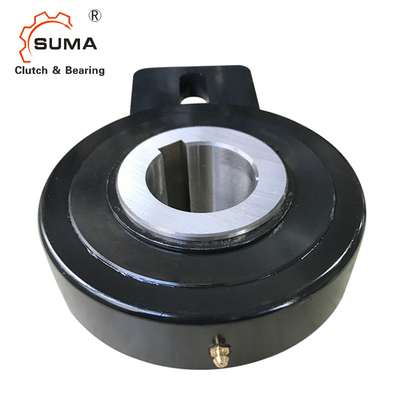

GV90 GV100 GV110 Vòng bi ly hợp Backstop thang máy gầu một chiều
Tính năng của GV Backstop Clutch
Các bánh xe tự do sê-ri GV có các con lăn, việc định tâm giữa vòng đua bên trong và vòng đua bên ngoài được thực hiện bằng các ống lót.
các lực mô-men xoắn được truyền từ trục đến vòng đua bên trong bằng một phím.
dung sai trục phải là h6.
Khi bánh đà tự do được sử dụng như một thiết bị không quay trở lại, cần cố định vào vòng đua bên ngoài phải được kẹp giữa hai giá đỡ;nếu không thì phải cắm chốt trong lỗ vòng lặp.Khi bị khóa vào khung của máy, nó sẽ dừng quay tự do.
Nếu bánh đà tự do được sử dụng làm nguồn cấp dữ liệu không liên tục, cần phải được gắn theo chiều dài bằng cách sử dụng lỗ cho thanh đẩy hoặc tương tự.Trong mọi trường hợp, để tránh quá tải ống lót, cần phải có một khoảng hở nhất định để cho phép chuyển động dọc trục.
bánh xe tự do được cung cấp đã được bôi trơn
Kích thước và công suất
| Người mẫu |
dH7 mm |
D mm |
l mm |
b1 mm |
l1 mm |
b2 mm |
Tôi2 mm |
Tôi3 mm |
Tôi4 mm |
Trọng lượng Kilôgam |
Tốc độ tối đa |
mô-men xoắn Nm |
Mô-men xoắn kéo Nm |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | số 8 | 110 | 3,5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | số 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | số 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8,7 | 200 | 2930 | 3,5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3,5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3,5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3,5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6,0 |
1) T tối đa: 2 lần TN
Kyey DIN 6885
2) Tốc độ tối đa cho phép
