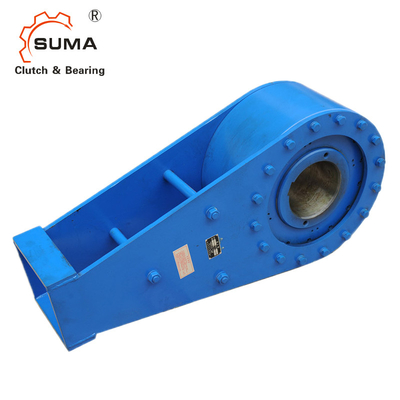

NYD200 NJ200 ND380 Lái vòng ly hợp hẹp một chiều tốc độ thấp
Đặc điểm của NYD NJ Backstop Clutch
NY = NYD
Backstop NJ ((NYD,ND) với cánh tay mô-men xoắn không có hỗ trợ vòng bi quả.
Các NJ backstop được sử dụng như:
Đằng saucho các ứng dụng tốc độ thấp.
Chúng được thiết kế để sử dụng trong các hệ thống băng chuyền nghiêng, thang máy và máy bơm.
Trong lĩnh vực ứng dụng ly hợp, ly hợp cho phép xoay không giới hạn của trục truyền trong một hướng.ly hợp backstop liền mạch với một khung cố định, ngăn chặn bất kỳ chuyển động nào theo hướng ngược lại. Các ly hợp backstop này phục vụ như một biện pháp phòng ngừa an toàn để ngăn chặn chuyển động ngược của máy vận chuyển nghiêng, thang máy thùng hoặc hệ thống bơm.Ngoài việc bảo vệ thiết bị quan trọng khỏi bị hư hại, chúng đóng một vai trò quan trọng trong việc đảm bảo an toàn cho công nhân trong hoạt động khai thác mỏ.
SUMA tự hào có một loạt các ly hợp backstop được chế tạo cẩn thận để đáp ứng các yêu cầu ứng dụng đa dạng.cũng như quá tải và khớp nối chỉ sốSự sáng tạo được nhúng vào các sản phẩm ly hợp của SUMA đảm bảo hoạt động hiệu quả và đáng tin cậy, ngay cả trong môi trường khó khăn nhất.như cam thép hợp kim đặc biệt để mặc kéo dài, tăng tuổi thọ mệt mỏi, và nâng cao khả năng giữ mô-men xoắn.trải qua mài chính xác để cung cấp sự tập trung đặc biệt và xoay cam chính xác.
Mô hình NJ65-NJ450
Kích thước và năng lực
Loại | Khả năng tải | Inner Race Max. | Động lực kéo | Đau lắm | Kích thước (mm) | Trọng lượng | ||||||||
N.m | r/min | N.m | mm | A | B | D | H | h1 | Φ | h | L | L1 | kg | |
ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
Lắp đặt
Các mô-men xoắn lái phía sau được kiềm chế bởi cánh tay mô-men xoắn. cánh tay mô-men xoắn không được kẹp vào vị trí. Nó phải có 0,5 inch chơi trong chiều trục và theo hướng tâm.
NJ backstops được cung cấp để phù hợp với khoảng trống. Vít đặt trên vòng bên trong được cung cấp để giữ trục, không yêu cầu vòng cổ trục.
