Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Backstop Clutch GVG80 GVG90 | Vật chất: | Thép chịu lực GCr15 |
|---|---|---|---|
| Công suất mô-men xoắn: | 4875Nm | Tốc độ quay: | 200 vòng / phút |
| Đơn vị trọng lượng: | 9,6kg | Sự bảo đảm: | 1 năm |
| Kích thước: | 90 * 190 * 70mm | OEM: | Chấp nhận |
| Làm nổi bật: | Bộ ly hợp chống lưng cho thang máy,Bộ ly hợp tựa lưng GVG80,Vòng bi tựa lưng 200RPM |
||

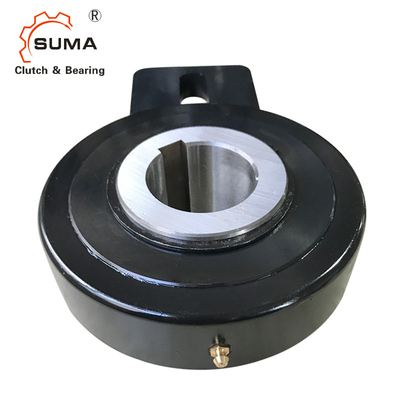

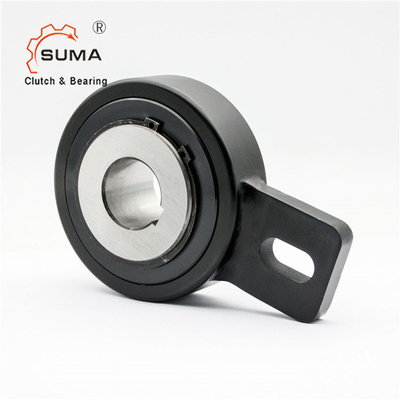

GVG80 GVG90 Hố lưng ly hợp Thang máy
Đặc điểm củaGầu Thang máy Ly hợp lưng tựa
Trang sức tự do của dòng GVG có lồng phun, tâm giữa vòng đua trong và vòng đua ngoài được thực hiện bằng các bụi cây.
mômen lực được truyền từ trục vào mâm trong nhờ then hoa.
Dung sai trục phải là h6.
Khi bánh đà tự do được sử dụng như một thiết bị quay trở lại, đòn bẩy được cố định với vòng đua bên ngoài phải được kẹp giữa hai giá đỡ;nếu không thì phải cắm một chốt
trong lỗ vòng lặp.Khi bị khóa vào khung của máy, nó sẽ ngừng quay tự do
các ống lót, đòn bẩy phải có khoảng hở nhất định để cho phép chuyển động của trục.
bánh xe tự do được cung cấp đã được bôi trơn.
Kích thước và dung tíchcủaGầu Thang máy Ly hợp lưng tựa
| Người mẫu |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
Tôi2 mm |
Tôi3 mm |
Tôi4 mm |
Trọng lượng Kilôgam |
Tốc độ tối đa |
Mô-men xoắn Nm |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2.3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10,2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
Kyey DIN 6885
2) Tốc độ tối đa cho phép
