| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | NYD250 NJ160 |

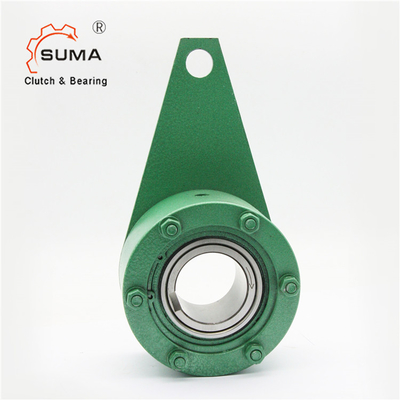

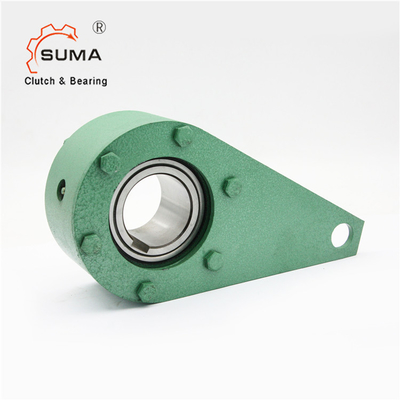

NJ95 NYD95 ND80 Holdback Freewheel Backstop Clutch
Đặc điểm của NYD NJ Backstop
Backstop NJ (NYD, ND) với cánh tay đòn không có ổ bi đỡ.Backstop được bố trí thông qua trục hoặc đầu trục.
NJ backstop được sử dụng như:
Điểm dừngcho các ứng dụng tốc độ thấp.
Chúng được thiết kế để sử dụng trong các hệ thống băng tải nghiêng, thang máy và máy bơm.Phốt Taconite bảo vệ mặt sau khi điều kiện bẩn và bụi.
MÔ HÌNH NJ65-NJ450
Kích thước và dung tích
| Loại hình | Dung tải | Nội tộc Tối đa.Tốc độ, vận tốc | Kéo mô-men xoắn | Chán | Kích thước (mm) | Trọng lượng | ||||||||
| Nm | r / phút | Nm | mm | Một | B | D | H | h1 | Φ | h | L | L1 | Kilôgam | |
| ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13,5 | 30 | 85 | 106 | 13,5 |
| ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16,5 | 35 | 16.1 | ||||
| ND60 (NJ85) | 6000 | số 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20,5 | 45 | 110 | 135 | 29,2 | |
| ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37,2 | ||||
| ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46,2 | ||
| ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82,8 | ||
| ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | Năm 1955 | |||
| ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 | |||
Gắn
Mô men dẫn động lùi được hạn chế bởi cánh tay đòn.Cánh tay đòn không được kẹp vào vị trí.Nó phải có 0,5 inch chơi theo hướng trục và theo hướng xuyên tâm.
NJ mặt sau được cung cấp để phù hợp với khe hở.Vít định vị trên vòng trong được cung cấp để giữ trục, không cần vòng đệm trục.
