| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | GE45ET-2RS |

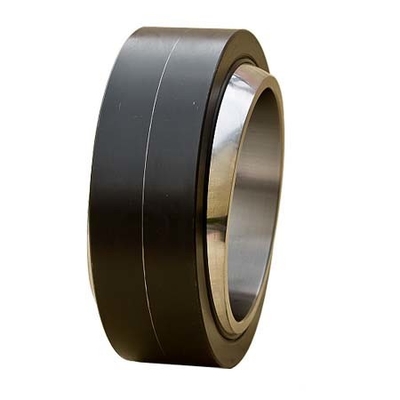

GE ... ET-2RS Vòng bi trơn hình cầu GE45ET-2RS
Đặc điểm của ổ trục đồng bằng hình cầu
Vòng bi cầu được sử dụng rộng rãi trong xi lanh thủy lực kỹ thuật, máy công cụ rèn, máy móc kỹ thuật, thiết bị tự động hóa, giảm xóc ô tô, máy móc thủy lợi và các ngành công nghiệp khác.Ổ trượt cầu là ổ trượt hình cầu, loại cơ bản được cấu tạo bởi các vòng trong và vòng ngoài có các mặt tiếp xúc hình cầu trượt hình cầu.Tùy thuộc vào cấu trúc và loại của nó, nó có thể chịu tải trọng hướng tâm, tải trọng dọc trục hoặc tải trọng hướng tâm và tải trọng hướng trục kết hợp cùng một lúc.
Hình dạng của ổ trục tròn đơn giản ít khó hơn so với ổ lăn, đặc biệt bao gồm một vòng trong với một sàn tròn bên ngoài và một vòng ngoài với một sàn tròn bên trong.Vòng bi trơn hình cầu thường được sử dụng cho chuyển động lắc lư ở tốc độ thấp (tức là chuyển động theo góc).Vì sàn trượt có hình tròn, nên nó cũng có thể thực hiện chuyển động nghiêng (tức là chuyển động tự điều chỉnh) bên trong một phạm vi thái độ tích cực.
Kích thước và dung tích
|
Người mẫu |
KÍCH THƯỚC | Tải trọng xuyên tâm | Trọng lượng | |||||||
| B | D | W | T | c1 | c2 | Tĩnh | DYN | Kilôgam | ||
| GE15ET-2RS | GE15UK-2RS | 15 | 26 | 12 | 9 | 0,3 | 0,3 | 16 | 84 | 0,027 |
| GE17ET-2RS | GE17UK-2RS | 17 | 30 | 14 | 10 | 0,3 | 0,3 | 21 | 106 | 0,041 |
| GE20ET-2RS | GE20UK-2RS | 20 | 35 | 16 | 12 | 0,3 | 0,3 | 30 | 146 | 0,066 |
| GE25ET-2RS | GE25UK-2RS | 25 | 42 | 20 | 16 | 0,6 | 0,6 | 48 | 240 | 0,119 |
| GE30ET-2RS | GE30UK-2RS | 30 | 47 | 22 | 18 | 0,6 | 0,6 | 62 | 310 | 0,153 |
| GE35ET-2RS | GE35UK-2RS | 35 | 55 | 25 | 20 | 0,6 | 1 | 79 | 399 | 0,233 |
| GE40ET-2RS | GE40UK-2RS | 40 | 62 | 28 | 22 | 0,6 | 1 | 99 | 495 | 0,306 |
| GE45ET-2RS | GE45UK-2RS | 45 | 68 | 32 | 25 | 0,6 | 1 | 127 | 637 | 0,427 |
| GE50ET-2RS | GE50UK-2RS | 50 | 75 | 35 | 28 | 0,6 | 1 | 156 | 780 | 0,546 |
| GE55ET-2RS | GE55UK-2RS | 55 | 85 | 40 | 32 | 0,6 | 1 | 200 | 1000 | 0,939 |
| GE60ET-2RS | GE60UK-2RS | 60 | 90 | 44 | 36 | 1 | 1 | 245 | 1220 | 1,04 |
| GE70ET-2RS | GE70UK-2RS | 70 | 105 | 49 | 40 | 1 | 1 | 313 | 1560 | 1.55 |
| GE80ET-2RS | GE80UK-2RS | 80 | 120 | 55 | 45 | 1 | 1 | 400 | 2000 | 2,31 |
| GE90ET-2RS | GE90UK-2RS | 90 | 130 | 60 | 50 | 1 | 1 | 488 | 2440 | 2,75 |
| GE100ET-2RS | GE100UK-2RS | 100 | 150 | 70 | 55 | 1 | 1 | 607 | 3030 | 4,45 |
| GE110ET-2RS | GE110UK-2RS | 110 | 160 | 70 | 55 | 1 | 1 | 654 | 3270 | 4,82 |
| GE120ET-2RS | GE120UK-2RS | 120 | 180 | 85 | 70 | 1 | 1 | 950 | 4750 | 8.05 |
| GE140ET-2RS | GE140UK-2RS | 140 | 210 | 90 | 70 | 1 | 1 | 1070 | 5350 | 11.02 |
| GE160ET-2RS | GE160UK-2RS | 160 | 230 | 105 | 80 | 1 | 1 | 1360 | 6800 | 14.01 |
| GE180ET-2RS | GE180UK-2RS | 180 | 260 | 105 | 80 | 1.1 | 1.1 | 1530 | 7650 | 18,65 |
| GE200ET-2RS | GE200UK-2RS | 200 | 290 | 130 | 100 | 1.1 | 1.1 | 2120 | 10600 | 28.03 |
| GE220ET-2RS | GE220UK-2RS | 220 | 320 | 135 | 100 | 1.1 | 1.1 | 2320 | 11600 | 35,51 |
| GE240ET-2RS | GE240UK-2RS | 240 | 340 | 140 | 100 | 1.1 | 1.1 | 2550 | 12700 | 39,91 |
| GE260ET-2RS | GE260UK-2RS | 260 | 370 | 150 | 110 | 1.1 | 1.1 | 3030 | 15190 | 51,54 |
| GE280ET-2RS | GE280UK-2RS | 280 | 400 | 155 | 120 | 1.1 | 1.1 | 3570 | 17850 | 65.06 |
| GE300ET-2RS | GE300UK-2RS | 300 | 430 | 165 | 120 | 1.1 | 1.1 | 3800 | 19100 | 78 |
