| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | GE20ES 2RS |

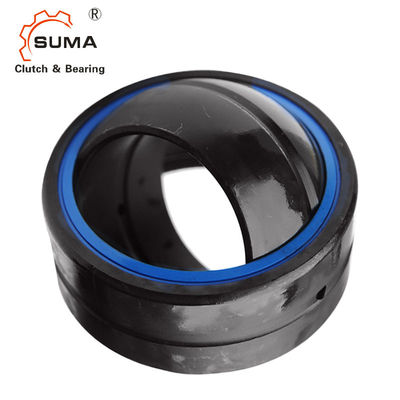

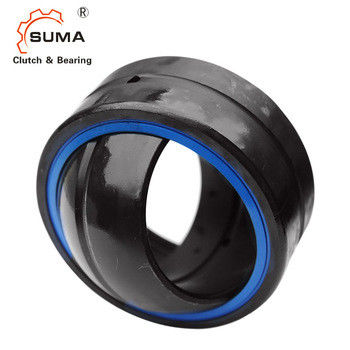

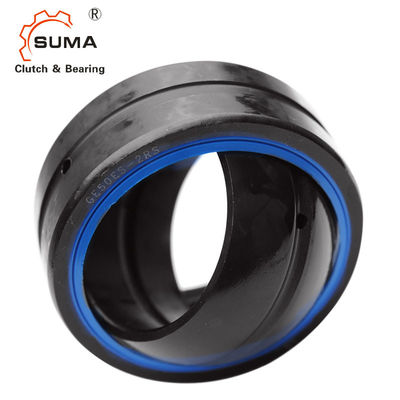

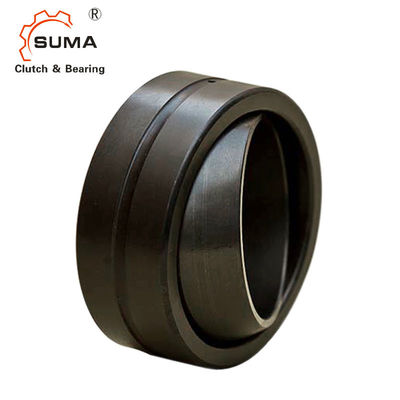

GE20ES 2RS Vòng bi trượt hình cầu xuyên tâm làm nguội
Đặc trưng
Vòng bi khớp là vòng bi trơn hình cầu, loại cơ bản bao gồm bề mặt tiếp xúc hình cầu trượt hình cầu, nằm trong vòng ngoài. Vòng bi lỗ được sử dụng rộng rãi trong xi lanh thủy lực kỹ thuật, máy công cụ tạo hình, máy móc kỹ thuật, thiết bị tự động hóa, giảm xóc ô tô, công nghiệp máy móc thủy lợi.
Kích thước và dung tích
|
Mô hình |
Kích thước (mm) | Xếp hạng tải kN |
Lbs Trọng lượng |
|||||||||
| d | D | B | C | dk | rS | rtôiS |
một α ≈ » |
Năng động | Tĩnh | |||
| GE4E | 4 | 12 | 5 | 3 | số 8 | 0,3 | 0,3 | 16 | 2 | 10 | .007 | |
| GE5E | 5 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3,4 | 17 | 0,008 | |
| GE6E | 6 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3,4 | 17 | .009 | |
| GE8E | số 8 | 16 | số 8 | 5 | 13 | 0,3 | 0,3 | 15 | 5.5 | 27 | .018 | |
| GE10E | 10 | 19 | 9 | 6 | 16 | 0,3 | 0,3 | 12 | 8.1 | 40 | .024 | |
| GE12E | 12 | 22 | 10 | 7 | 18 | 0,3 | 0,3 | 10 | 10 | 53 | .033 | |
| GE15ES | GE15ES 2RS | 15 | 26 | 12 | 9 | 22 | 0,3 | 0,3 | số 8 | 16 | 84 | .059 |
| GE17ES | GE17ES 2RS | 17 | 30 | 14 | 10 | 25 | 0,3 | 0,3 | 10 | 21 | 106 | .090 |
| GE20ES | GE20ES 2RS | 20 | 35 | 16 | 12 | 29 | 0,3 | 0,3 | 9 | 30 | 146 | .262 |
| GE25ES | GE25ES 2RS | 25 | 42 | 20 | 16 | 35,5 | 0,6 | 0,6 | 7 | 48 | 240 | .262 |
| GE30ES | GE30ES 2RS | 30 | 47 | 22 | 18 | 40,7 | 0,6 | 0,6 | 6 | 62 | 310 | .337 |
| GE35ES | GE35ES 2RS | 35 | 55 | 25 | 20 | 47 | 0,6 | 1 | 6 | 79 | 399 | .513 |
| GE40ES | GE40ES 2RS | 40 | 62 | 28 | 22 | 53 | 0,6 | 1 | 7 | 99 | 495 | .673 |
| GE45ES | GE45ES 2RS | 45 | 68 | 32 | 25 | 60 | 0,6 | 1 | 7 | 127 | 637 | .939 |
| GE50ES | GE50ES 2RS | 50 | 75 | 35 | 28 | 66 | 0,6 | 1 | 6 | 156 | 780 | 1,20 |
| GE55ES | GE55ES 2RS | 55 | 85 | 40 | 32 | 74 | 0,6 | 1 | 7 | 200 | 1000 | 2,07 |
| GE60ES | GE60ES 2RS | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 2,29 |
| GE70ES | GE70ES 2RS | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 313 | 1560 | 3,41 |
| GE80ES | GE80ES 2RS | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 5,08 |
| GE90ES | GE90ES 2RS | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 488 | 2440 | 6,05 |
| GE100ES | GE100ES 2RS | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 607 | 3030 | 9,79 |
| GE110ES | GE110ES 2RS | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 654 | 3270 | 10,60 |
| GE120ES | GE120ES 2RS | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 17,71 |
| GE140ES | GE140ES 2RS | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1070 | 5350 | 24,24 |
| GE160ES | GE160ES 2RS | 160 | 230 | 105 | 80 | 200 | 1 | 1 | số 8 | 1360 | 6800 | 30,82 |
| GE180ES | GE180ES 2RS | 180 | 260 | 105 | 80 | 225 | 1.1 | 1.1 | 6 | 1530 | 7650 | 41,00 |
| GE200ES | GE200ES 2RS | 200 | 290 | 130 | 100 | 250 | 1.1 | 1.1 | 7 | 2120 | 10600 | 62.00 |
| GE220ES | GE220ES 2RS | 220 | 320 | 135 | 100 | 275 | 1.1 | 1.1 | số 8 | 2320 | 11600 | 78,00 |
| GE240ES | GE240ES 2RS | 240 | 340 | 140 | 100 | 300 | 1.1 | 1.1 | số 8 | 2550 | 12700 | 88,00 |
| GE260ES | GE260ES 2RS | 260 | 370 | 150 | 110 | 325 | 1.1 | 1.1 | 7 | 3030 | 15190 | 113,00 |
| GE280ES | GE280ES 2RS | 280 | 400 | 155 | 120 | 350 | 1.1 | 1.1 | 6 | 3570 | 17850 | 143,00 |
| GE300ES | GE300ES 2RS | 300 | 430 | 165 | 120 | 375 | 1.1 | 1.1 | 7 | 3800 | 19100 | 172,00 |
