Backstop Bearing
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | FON127SF |

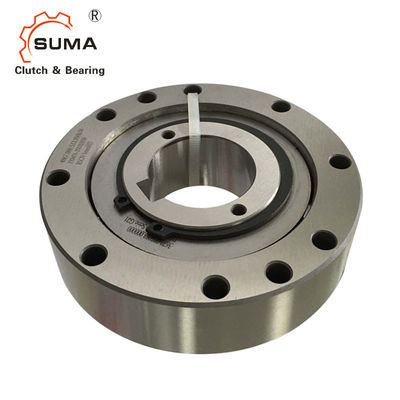

Dòng FON Loại Sprag Loại vòng quay tự do Vòng bi một chiều FON72SF FON127SF
Tính năng của FON Freewheel Backstop Bearing
Freewheels tích hợp FON là những freewheels dạng xoắn mà không có gối đỡ.Các freewheels FON được sử dụng như:
Điểm dừng
Trượt ly hợp
Lập chỉ mục tự do
Ngoài loại tiêu chuẩn, hai loại khác có sẵn để kéo dài tuổi thọ và
độ chính xác của việc lập chỉ mục.Mô-men xoắn danh định lên đến 25 000 Nm.Lỗ khoan lên đến 155 mm.Nhiều lỗ khoan tiêu chuẩn có sẵn.
Kích thước và công suất củaFON Freewheel Backstop Bearing
| Kích thước Freewheel | Gõ phím |
Trên danh nghĩa momen xoắn MN Nm |
Tối đatốc độ Vòng trong vượt qua phút-1 |
Vòng ngoài vượt qua phút-1 |
Gõ phím |
T orque danh nghĩa MN Nm |
Tối đatốc độ Vòng trong vượt qua phút-1 |
Vòng ngoài vượt qua phút-1 |
Gõ phím |
Trên danh nghĩa t orque MN Nm |
Tăng Sprag ở tốc độ vòng ngoài tối thiểu-1 |
Tối đatốc độ Vòng ngoài vượt qua phút-1 |
Vòng bên trong ổ đĩa min-1 |
| FON37 | SF | 220 | 2 500 | 2 600 | SFT | 220 | 2 500 | 2 600 | SFZ | 180 | 2 900 | 3 700 | 340 |
| FON44 | SF | 315 | 1 900 | 2 200 | SFT | 315 | 1 900 | 2 200 | SFZ | 250 | 2 250 | 3 000 | 320 |
| FON57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | SFZ | 630 | 2 000 | 2 200 | 560 |
| FON72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
| FON82 | SF | 1 900 | 1 025 | 1 450 | SFT | 1 900 | 1 025 | 1 450 | SFZ | 1 700 | 1 450 | 1 600 | 580 |
| FON107 | SF | 2 800 | 880 | 1 250 | SFT | 2 800 | 880 | 1 250 | SFZ | 2 500 | 1 300 | 1 350 | 520 |
| FON 127 | SF | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5 000 | 1 200 | 1 200 | 480 |
| FON 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SFZ | 10 000 | 950 | 1 150 | 380 |
| FON 170 | SF | 16 000 | 700 | 1 000 | SFT | 16 000 | 700 | 1 000 | SFZ | 14 000 | 880 | 1 000 | 352 |
| FON 200 | SF | 25 000 | 630 | 900 | SFT | 25 000 | 630 | 900 | SFZ | 20 000 | 680 | 900 | 272 |
| Kích thước Freewheel | Chán | Max | Một | B | D | F | G ** | J | L | P | T | Z ** | Cân nặng | ||
| Tiêu chuẩn | |||||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kilôgam | |||
| FON 37 | 20 | 25 * | 18,5 | 25 | 85 | 55 | M 6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
| FON 44 | 25 | 32 * | 18,5 | 25 | 95 | 62 | M 6 | 44 | 35 | 0,5 | 80 | số 8 | 1,0 | ||
| FON 57 | 30 | 35 | 40 | 42 * | 23,5 | 30 | 110 | 75 | M 8 | 57 | 45 | 0,5 | 95 | số 8 | 1,7 |
| FON 72 | 45 | 55 * | 29,5 | 38 | 132 | 90 | M 8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
| FON 82 | 50 | 55 | 65 * | 31,0 | 40 | 145 | 100 | M 10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
| FON 107 | 70 | 85 * | 33,0 | 45 | 170 | 125 | M 10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
| FON 127 | 90 | 100 * | 58,0 | 68 | 200 | 145 | M 12 | 127 | 75 | 1,0 | 180 | 12 | 11,5 | ||
| FON 140 | 100 | 115 * | 58,0 | 68 | 250 | 180 | M 16 | 140 | 75 | 1,0 | 225 | 12 | 17,0 | ||
| FON 170 | 120 | 140 * | 60,0 | 70 | 290 | 210 | M 16 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
| FON 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | M 16 | 200 | 85 | 1,5 | 288 | 16 | 34,0 | ||
Gắn
Freewheels FON tích hợp không có hỗ trợ chịu lực.Căn chỉnh đồng tâm của bên trong và
vòng ngoài phải được cung cấp bởi khách hàng.Thời gian hết hạn cho phép (TIR) phải là
Được Quan sát.Freewheel FON tích hợp được căn giữa qua rãnh F bên ngoài trên bộ phận đính kèm của khách hàng và được bắt vít vào phần này.Dung sai của đường kính hoa tiêu của bộ phận đính kèm phải là ISO h6.Dung sai của trục phải đạt ISO h6 hoặc j6.
Bôi trơn
Trong trường hợp của loại có lực nâng Z, ở tốc độ vượt quá tốc độ nâng ra khỏi trục, không
cần bôi trơn đặc biệt;các chức năng freewheel miễn phí bảo trì.Khi hoạt động
dưới tốc độ nâng của trục phun, phải cung cấp dầu bôi trơn với chất lượng dầu quy định.
