| Tên thương hiệu: | SUMA |
| Mã số: | US55 AS55 |
| MOQ: | 1 |
| giá bán: | USD8-USD10 PER PIECE |
| Thời gian giao hàng: | 5 ngày |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, Paypal |

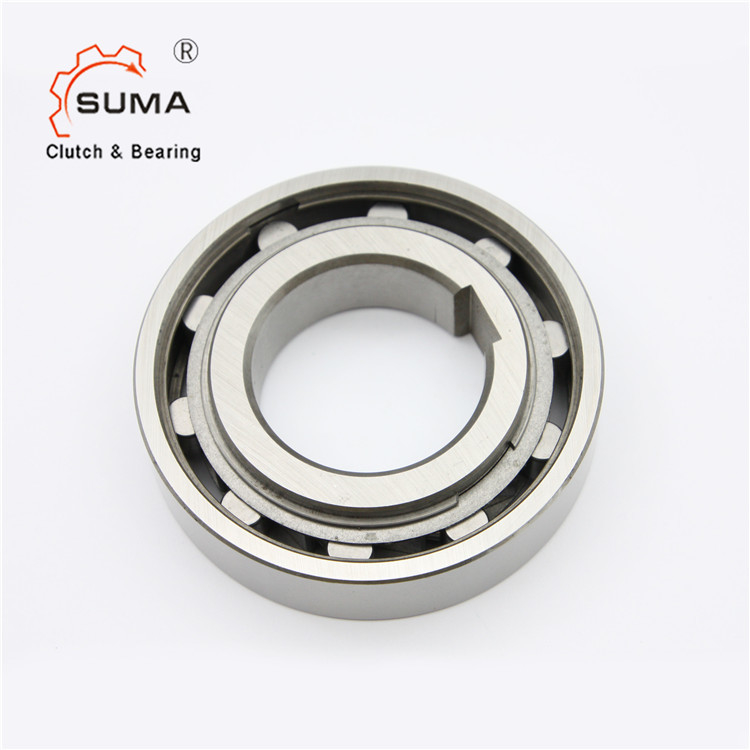

US Series US55 AS55 Backstop Clutch Freewheel Vòng bi lăn
Đặc trưng
Các trang sức tự do Dòng sản phẩm của Hoa Kỳ không tự định tâm.Do đó, cần phải đặt một hoặc hai vòng bi bên cạnh bánh xe tự do để vòng ngoài có thể quay tập trung vào vòng trong.
Các vòng bi tự do của Hoa Kỳ có các ổ bi với cùng kích thước với dòng 62 ...
Lực mômen xoắn được truyền từ trục đến mâm trong bằng then hoa và từ mâm ngoài đến mặt tựa bằng một sự can thiệp phù hợp với dung sai r6 của đường kính ngoài.
Dung sai trục phải là h6 hoặc j7;dung sai cho chỗ ngồi phải là H7 hoặc J6.
Trước khi được đưa vào bảo dưỡng, các bánh xe tự do phải được bôi trơn bằng chất bôi trơn phù hợp sau
hướng dẫn ở trang 12. Bôi trơn bằng dầu là cần thiết khi đạt đến số vòng quay cao ở trung tính.
Kích thước và dung tích
| Gõ phím | Kích thước |
TKN1) |
Tốc độ vượt mức |
Cân nặng
|
Kéo mô-men xoắn | |||||||
| Hoa Kỳ (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | S | e | f | TR | ||
| [mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
| số 8 | 3.8 | 4300 | 6500 | 24 | 20 | số 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
| 10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 0,44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 0,49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 0,66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 0,81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 1,41 | 58 | |
LƯU Ý:
AS6 không có rãnh then.ØD = -0-0,009
Từ khóa AS8-12 tới DIN 6885.1.
Các kích thước khác đến DIN 6885.3
1) T max = 2 × T KN
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Kích thước lắp đặt giống với ổ bi series 62
Gắn ví dụ
Những bức ảnh
