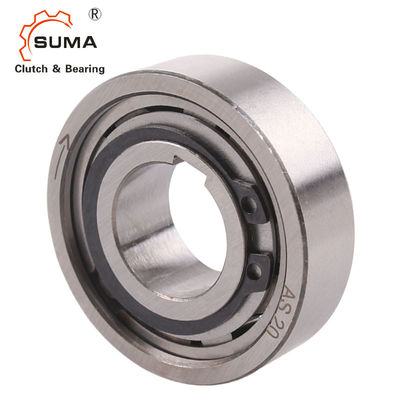

AS Series AS40 40 * 80 * 18MM Loại con lăn Một chiều ly hợp tự do
Đặc trưng
Loại AS là loại con lăn không ổ trục được hỗ trợ.Vòng bi được yêu cầu để hỗ trợ tải dọc trục và hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt.Kích thước bên ngoài danh nghĩa giống như loạt 62 ... Ổ bi.
Một cách sắp xếp điển hình là lắp đặt loại này cùng với ổ trục sê-ri 62 trong cùng dung sai vị trí, như được trình bày trên trang sau.Vòng đệm bên trong được nối với trục (trừ đường kính 6 mm).
Nòi bên ngoài có dung sai r6 dương để tạo lực ép phù hợp với vỏ H7.Vỏ ngoài phải đủ chắc chắn
Để không bị giãn nở sau khi lắp ráp.Thiết kế này có thể chấp nhận độ lệch trục của đường đua bên trong và bên ngoài là ± S / 2.
Kích thước và dung tích
Gõ phím | Kích thước |
TKN1) |
Tốc độ vượt mức |
Cân nặng
|
Kéo mô-men xoắn | |||||||
AS (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | S | e | f | TR | ||
[mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | [Ncm] | |
6 | 2.1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
số 8 | 3.8 | 4300 | 6500 | 24 | 20 | số 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7.8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 0,44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 0,49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 0,66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 0,81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 1,41 | 58 |
LƯU Ý:
AS6 không có rãnh then.ØD = -0-0,009
Từ khóa AS8-12 tới DIN 6885.1.
Các kích thước khác đến DIN 6885.3
1) T max = 2 × T KN
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Kích thước lắp đặt giống với ổ bi series 62
Gắn ví dụ
