| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | GVG50 GVG60 GVG70 |

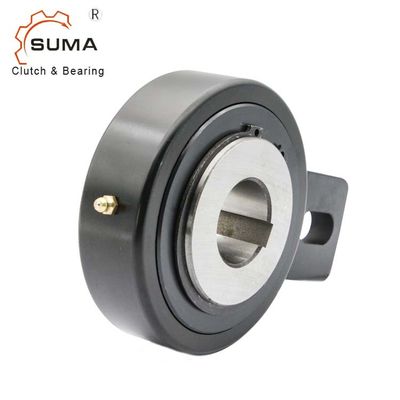

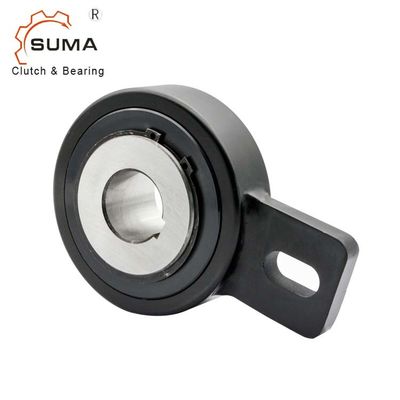

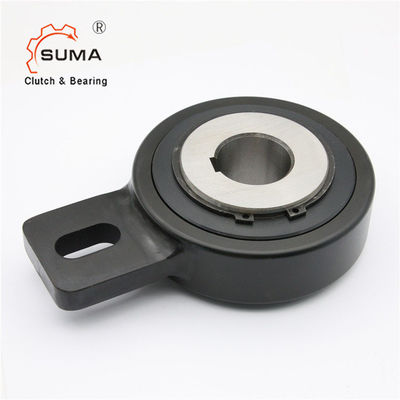

GVG Series Sprag Loại ly hợp một chiều Giá đỡ sau GVG50 GVG60 GVG70
Đặc trưng
Mặt sau của các viên ngọc tự do của dòng GVG có lồng bong gân, định tâm giữa vòng đua trong và vòng đua ngoài được thực hiện bằng các bụi cây.
mômen lực được truyền từ trục vào mâm trong nhờ then hoa.
Dung sai trục phải là h6.
Khi mặt sau của bánh đà tự do được sử dụng như một thiết bị không quay trở lại, đòn bẩy được cố định vào vòng đua bên ngoài phải được kẹp giữa hai giá đỡ;nếu không thì phải cắm một chốt trong lỗ vòng lặp.
Khi khóa quay ngược tự do vào khung của máy, nó sẽ dừng quay tự do các ống lót, đòn bẩy phải có khoảng hở nhất định để cho phép chuyển động của trục.
mặt sau freewheel được cung cấp đã được bôi trơn.
Kích thước và dung tích
| Mô hình |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
Tôi2 mm |
Tôi3 mm |
Tôi4 mm |
Cân nặng Kilôgam |
Tốc độ tối đa |
Mô-men xoắn Nm |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2.3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10,2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
Kyey DIN 6885
2) Tốc độ tối đa cho phép
