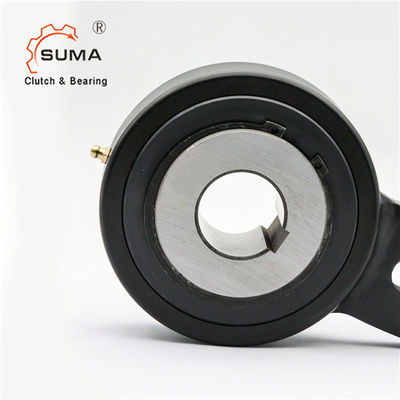

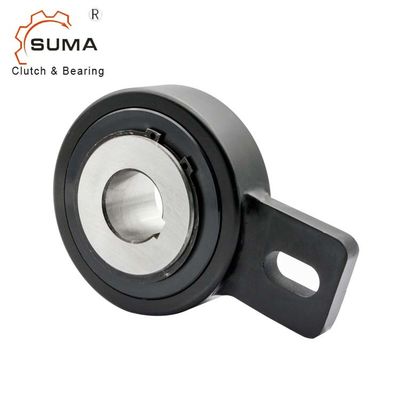

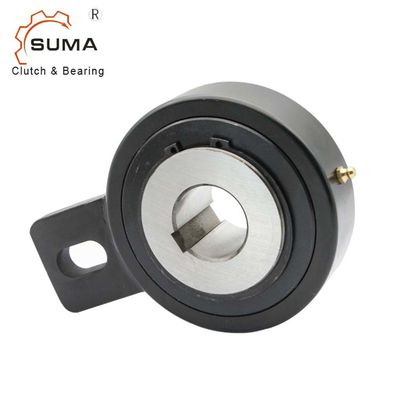

GVG40 40 * 132 * 52MM Vòng bi ly hợp một chiều lùi
Đặc trưng
Trang sức tự do của dòng GVG có lồng phun, tâm giữa vòng đua trong và vòng đua ngoài được thực hiện bằng các bụi cây.
mômen lực được truyền từ trục vào mâm trong nhờ then hoa.
Dung sai trục phải là h6.
Khi bánh đà tự do được sử dụng như một thiết bị quay trở lại, đòn bẩy được cố định với vòng đua bên ngoài phải được kẹp giữa hai giá đỡ;nếu không thì phải cắm một chốt
trong lỗ vòng lặp.Khi bị khóa vào khung của máy, nó sẽ ngừng quay tự do
các ống lót, đòn bẩy phải có khoảng hở nhất định để cho phép chuyển động của trục.
bánh xe tự do được cung cấp đã được bôi trơn.
Kích thước và dung tích
Mô hình |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
Tôi2 mm |
Tôi3 mm |
Tôi4 mm |
Cân nặng Kilôgam |
Tốc độ tối đa |
Mô-men xoắn Nm |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10,2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
Kyey DIN 6885
2) Tốc độ tối đa cho phép
