Vòng bi ly hợp con lăn
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | AE35 |

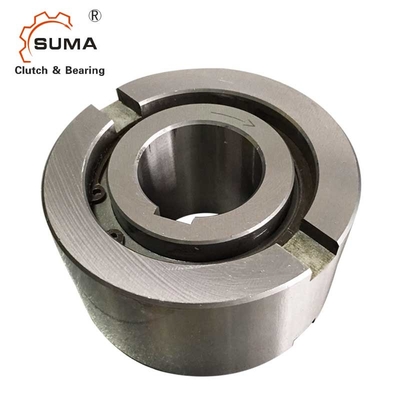

AE35 35 * 100 * 48mm Vòng bi ly hợp một chiều hãm lại một chiều
Đặc trưng
| Tên: | Vòng bi ly hợp kiểu con lăn một chiều |
| Người mẫu Numbe | AE35 (35mmx100mmx48mm) |
| Kích thước: | 35mmx100mmx48mm |
| Vật chất: | Thép Chrome / GCr15 |
| Khiên: | Mở loại / Lá chắn |
| Đóng gói: | Đóng gói cá nhân / Đóng gói công nghiệp |
| Nhãn hiệu: | SUMA |
| Chính sách thanh toán: | T / T, L / C;West Union, Paypal |
| Thị trường: | Châu Âu 70%;Châu Á 20%;Thị trường khác 10% |
| Nguồn gốc: | tỉnh Giang Tô |
| Mô tả: |
Loại AE là loại con lăn được hỗ trợ không ổ trục tự do.Vòng bi được yêu cầu để hỗ trợ tải trọng hướng trục và hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt. |
| Tính chất cơ học | Đường kính ngoài danh nghĩa là kích thước vòng bi tiêu chuẩn. Đường kính bên trong được gắn vào trục.Vòng ngoài có dung sai h6 và phải được lắp trong vỏ có dung sai K7.Các khía bên bổ sung cung cấp cho việc truyền mô-men xoắn tích cực.Nếu dung sai của vỏ là R6, không cần thiết sử dụng các rãnh, nhưng vỏ phải đủ chắc chắn để không bị giãn nở sau khi lắp ráp.Thiết kế này có thể chấp nhận độ lệch trục của đường đua bên trong và bên ngoài là ± S / 2. |
| Các lĩnh vực ứng dụng: | ô tô;xe máy, máy dệt;máy móc in ấn; thiết bị gia dụng;thiết bị xây dựng;máy móc nông nghiệp;máy móc nhựa;bộ giảm tốc độ;con lăn điện, thiết bị y tế, thiết bị thể dục;máy móc thực phẩm |
Dữ liệu kỹ thuật
Kích thước và dung tích
| Gõ phím | Kích thước | Tốc độ vượt mức | Cân nặng | Kéo mô-men xoắn | |||||||||||
|
AE
|
dH7 (mm) |
TKN1 (Nm) |
Nimax2) (phút-1) |
Namax3) (phút-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
S (mm) |
f (mm) |
e (mm) |
b (mm) |
t (mm) |
(Kilôgam) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3.5 | 0,30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0,8 | 1,2 | số 8 | 3.5 | 0,55 | 8,4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1,8 | 13 | 6 | 2,00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1,5 | 2,6 | 16 | 7 | 3,30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | số 8 | 4,20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2,6 | 18 | 9 | 5,20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
Gắn và Khớp nối
