Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: SUMA
Chứng nhận: ISO SGS
Số mô hình: MZEU15 (K) E1 + E2
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD160-USD200 PER PIECE
chi tiết đóng gói: Hộp carton / Hộp gỗ
Thời gian giao hàng: 7-15 ngày
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, Paypal
Khả năng cung cấp: 1000 chiếc mỗi tháng
tên sản phẩm: |

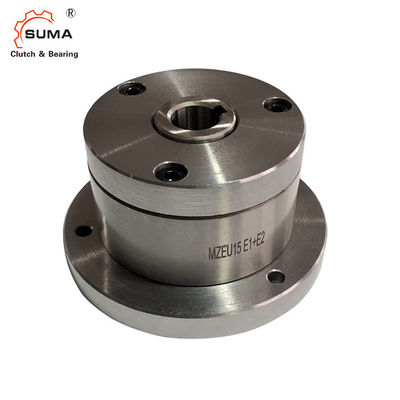

Vòng bi ly hợp con lăn MZEU15 (K) E1 + E2 |
Vòng bi được hỗ trợ: |
Vâng |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước: |
15 * 68 * 52mm |
Công suất mô-men xoắn: |
100nm |
Sự bảo đảm: |
1 năm |
Bưu kiện: |
Hộp carton / Hộp gỗ |
trọng lượng: |
1,5kg |
tên sản phẩm: |
Vòng bi ly hợp con lăn MZEU15 (K) E1 + E2 |
Vòng bi được hỗ trợ: |
Vâng |
Vật chất: |
Thép chịu lực GCr15 |
Kích thước: |
15 * 68 * 52mm |
Công suất mô-men xoắn: |
100nm |
Sự bảo đảm: |
1 năm |
Bưu kiện: |
Hộp carton / Hộp gỗ |
trọng lượng: |
1,5kg |
Vòng bi ly hợp con lăn 100 Nm MZEU GCr15 Không cần bôi trơn
Mẫu số
q Nội tộc
w Cuộc đua bên ngoài
e Cam
r Mùa xuân
t Mang
y Tấm bên
u E1 Mặt bích
i E2 bích
o Chốt ổ cắm
! 0 Đặt vít
Bản vẽ này thể hiện MZEU E1 + E2
MZEU K
Không có dấu: Không có keyway trên cuộc đua bên ngoài.
K: Chìa khóa trên cuộc đua bên ngoài.
Kích thước và dung tích
| Mô hình | Mô-men xoắn Sức chứa |
Tối đaOverrunning |
Lôi kéo Mô-men xoắn |
Kích thước lỗ khoan | Keyway | Một | B | BF | C | DF | F | M | N | Cân nặng | |
|
Bên trong Cuộc đua |
Bên ngoài Cuộc đua |
||||||||||||||
| Nm | r / phút | r / phút | Nm | H7 | Cuộc đua bên trong | h7 | Kilôgam | ||||||||
| MZEU12 (K) E1 + E2 | 60 | 2.000 | 1.000 | 0,20 | 12 | 4X 1,8 | 42 | 62 | 85 | 20 | 72 | 20 | 10.0 | 5,7 | 1.1 |
| MZEU15 (K) E1 + E2 | 100 | 1.800 | 900 | 0,20 | 15 | 5 X 2,3 | 52 | 68 | 92 | 28 | 78 | 25 | 11.0 | 5,7 | 1,5 |
| MZEU20 (K) E1 + E2 | 245 | 1.600 | 700 | 0,29 | 20 | 6X 2,8 | 57 | 75 | 98 | 34 | 85 | 30 | 10,5 | 5,7 | 1,9 |
| MZEU25 (K) E1 + E2 | 425 | 1.600 | 600 | 0,33 | 25 | 8X 3,3 | 60 | 90 | 118 | 35 | 104 | 40 | 11,5 | 6,8 | 2,9 |
| MZEU30 (K) E1 + E2 | 735 | 1.500 | 500 | 0,39 | 30 | 8X3,3 | 68 | 100 | 128 | 43 | 114 | 45 | 11,5 | 6,8 | 4.0 |
| MZEU35 (K) E1 + E2 | 1,015 | 1.400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 140 | 45 | 124 | 50 | 13,5 | 6,8 | 5.2 |
| MZEU40 (K) E1 + E2 | 1.350 | 1.400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 160 | 53 | 142 | 55 | 15,5 | 9.0 | 7.9 |
| MZEU45 (K) E1 + E2 | 1.620 | 1.400 | 300 | 0,69 | 45 | 14X3,8 | 86 | 130 | 165 | 53 | 146 | 60 | 15,5 | 9.0 | 9.3 |
| MZEU50 (K) E1 + E2 | 2.070 | 1.300 | 250 | 0,79 | 50 | 14X3,8 | 94 | 150 | 185 | 64 | 166 | 70 | 14.0 | 9.0 | 11,7 |
| MZEU55 (K) E1 + E2 | 2.400 | 1.300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 204 | 66 | 182 | 75 | 18.0 | 11.0 | 15.3 |
| MZEU60 (K) E1 + E2 | 2.950 | 1.200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 214 | 78 | 192 | 80 | 17.0 | 11.0 | 17,7 |
| MZEU70 (K) E1 + E2 | 4.210 | 1.100 | 250 | 1,27 | 70 | 20X4,9 | 134 | 190 | 234 | 95 | 212 | 90 | 18,5 | 11.0 | 25,5 |
| MZEU80 (K) E1 + E2 | 5.170 | 800 | 200 | 1,38 | 80 | 22X5.4 | 144 | 210 | 254 | 100 | 232 | 105 | 21.0 | 11.0 | 33,2 |
| MZEU90 (K) E1 + E2 | 12.000 | 450 | 150 | 4,70 | 90 | 25X5.4 | 158 | 230 | 278 | 115 | 254 | 120 | 20,5 | 13.0 | 38.3 |
| MZEU100 (K) E1 + E2 | 17.600 | 400 | 130 | 5,39 | 100 | 28X 6,4 | 182 | 270 | 335 | 120 | 305 | 140 | 30.0 | 17,5 | 68,8 |
| MZEU130 (K) E1 + E2 | 24.500 | 320 | 110 | 6,76 | 130 | 32X7.4 | 212 | 310 | 380 | 152 | 345 | 160 | 29.0 | 17,5 | 98,2 |
| MZEU150 (K) E1 + E2 | 33.800 | 240 | 80 | 8.13 | 150 | 36X8,4 | 246 | 400 | 485 | 180 | 445 | 200 | 32.0 | 21,5 | 198,2 |
Gắn và Khớp nối
Cài đặt và sử dụng
1. Mẫu số & rsquo; s.MZEU12 đến MZEU80 đã được bôi trơn sẵn và không cần bôi trơn.Phạm vi nhiệt độ hoạt động là & ndash; 40 & deg; C đến + 40 & deg; C.Mẫu số & rsquo; s.MZEU90 đến MZEU150 yêu cầu bôi trơn bằng dầu.(Tham khảo phần bôi trơn và bảo dưỡng ở trang 31).
2. Chúng tôi đề xuất dung sai trục là h7 và rãnh then hoa ISO R773 (DIN 6885.1) là tiêu chuẩn.
3. Chúng tôi khuyến nghị dung sai B H7 hoặc H8 cho đĩa xích, bánh răng và các bộ phận được lắp khác.
4. Ly hợp được phân phối với Ly hợp cam loại Cơ bản, mặt bích E1 và mặt bích E2 như các bộ phận riêng biệt.
5. Làm sạch bề mặt của cả hai đầu của đường đua ngoài và các bề mặt tiếp xúc của các mặt bích.
6. Đối với Model No & rsquo; s.MZEU90 đến MZEU150, dùng keo dán lên bề mặt của rãnh ngoài ở cả hai đầu.
7. Kiểm tra chiều quay và gắn mặt bích E1 và E2 vào ly hợp.
8. Khi lắp nhông xích, bánh răng và các thiết bị khác vào bộ ly hợp, hãy lắp chúng vào bề mặt của mâm ngoài và vặn các bu lông vào mặt bích E1.
9. Bằng cách lắp cả mặt bích và đĩa xích ở phía đối diện, hướng quay có thể được thay đổi.
10. Khi lắp ly hợp vào trục, hãy tác động lực lên mâm trong nhưng không áp lên mâm ngoài.
11. Đối với các ứng dụng Lập chỉ mục tốc độ cao (Hơn 50 c / m), nên sử dụng loại lò xo chắc chắn.
