AA45 45 * 130 * 56MM Loại con lăn một chiều ly hợp ly hợp vòng bi tự do
Đặc trưng
Loại AA là loại con lăn không ổ trục được hỗ trợ.Cần có vòng bi để hỗ trợ tải dọc trục và hướng tâm.
Thiết kế này có thể chấp nhận độ lệch trục của đường đua bên trong và bên ngoài là ± S / 2.
Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt.
Chất bôi trơn tiêu chuẩn là dầu.
Cuộc đua bên trong là chìa khóa cho trục.Sự phù hợp để định tâm của vòng ngoài phải có dung sai H7.
Kết nối của vòng đua bên ngoài thông qua bu lông đến cấp 10,9 hoặc cao hơn.
Dữ liệu kỹ thuật
SỰ CHỈ RÕ | |
Mô hình | AA45 |
Vật chất | GCr15 |
Đường kính trong | 45mm |
Đường kính ngoài | 130mm |
Độ dày | 56mm |
Công suất mô-men xoắn | 1125Nm |
Kéo mô-men xoắn | 140Ncm |
Tốc độ vượt trội trong cuộc đua | 1050r / phút |
Cuộc đua bên ngoài tốc độ vượt trội | 1500r / phút |
Cân nặng | 4 kg |
Cấu trúc | Loại con lăn |
Ứng dụng | Máy dệt, quạt, quạt thông gió, máy in |
Bưu kiện | Hộp Carton, Hộp gỗ hoặc Tùy chỉnh |
Điều khoản thanh toán | TT.L / C, D / A, D / P, Western Union, Paypal |
Thời gian giao hàng | 2-4 ngày đối với mẫu, 7 ngày đối với đơn đặt hàng lớn |
Kích thước và dung tích
Kích thước | TK1 | Tốc độ vượt mức | Cân nặng |
Lôi kéo momen xoắn |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | S | (Kilôgam) | TR | |
(mm) | (Nm) | (phút-1) | (phút-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4,5 | 0,44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8,4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6,5 | 1,3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6,5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6,5 | 2,6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7.6 | 3,9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | số 8 | 9 | 56 | 1,5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | số 8 | 9 | 63 | 1,5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | số 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7.6 | 11,8 | 320 |
LƯU Ý
1) T max = 2 x T KN
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Chìa khóa dẫn đến DIN 6885.1
Gắn và Khớp nối

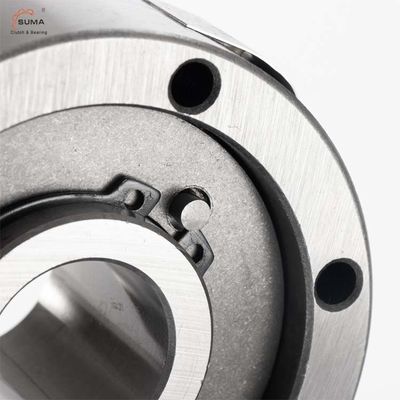

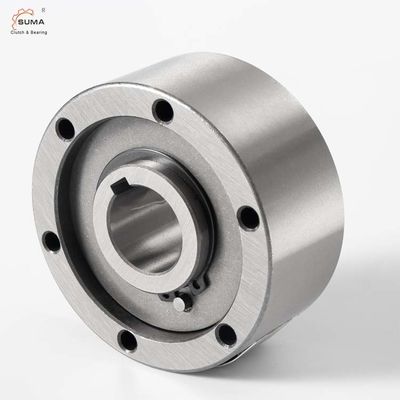

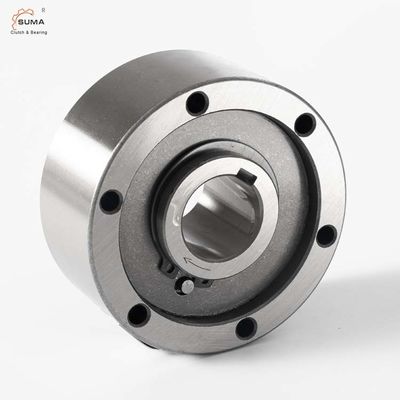

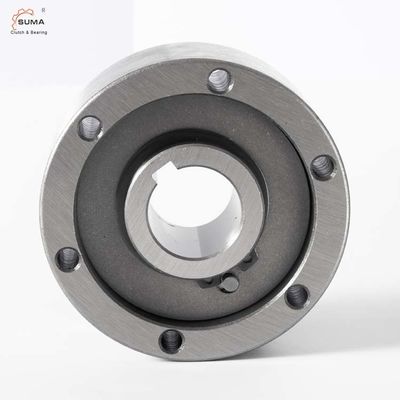

Những bức ảnh
