Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Vòng bi ly hợp một chiều ASNU40 NFS40 | Vật chất: | Thép chịu lực GCr15 |
|---|---|---|---|
| Công suất mô-men xoắn: | 538Nm | Tốc độ quay: | 1100RPM |
| Đơn vị trọng lượng: | 0,92kg | Sự bảo đảm: | 1 năm |
| Kích thước: | 40 * 90 * 33mm | OEM: | Chấp nhận |
| Làm nổi bật: | Vòng bi lăn một chiều NFS40,vòng bi lăn một chiều ASNU40,ổ lăn tựa lưng ASNU40 |
||

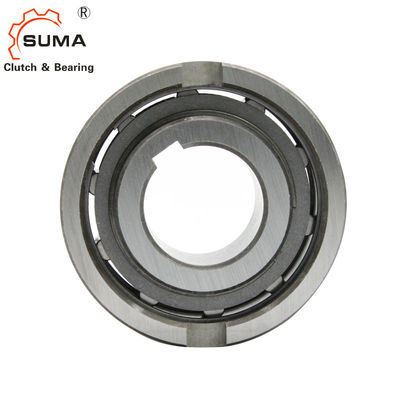

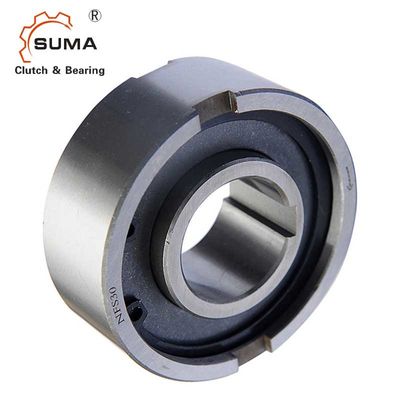

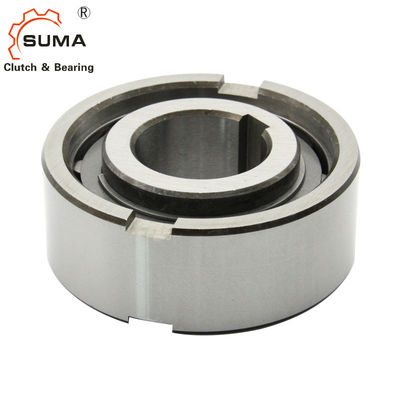

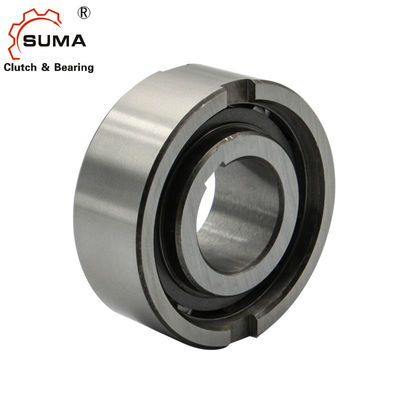

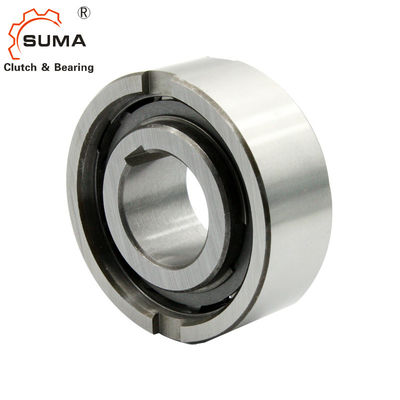

ASNU40 NFS40 Ly hợp quay ngược Vòng bi ly hợp lăn một chiều
Các tính năng của ASNU40 Một chiềuTrục lănVòng bi ly hợp
ASNU NFS TFS là loại con lăn không ổ trục được hỗ trợ.Vòng bi là trục hỗ trợ và tải trọng hướng tâm.
Bôi trơn và niêm phong cũng phải được cung cấp khi lắp đặt.
Vì ly hợp một chiều loại ASNU NFS là loại con lăn không có ổ trục đỡ, nên cần có ổ trục để hỗ trợ tải trọng hướng tâm và hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt.
Cuộc đua bên trong là chìa khóa cho trục.
Nòi ngoài có dung sai n6 dương, để cung cấp cho máy ép một lớp vỏ H7.
Dữ liệu kỹ thuật củaASNU40 Vòng bi ly hợp con lăn một chiều
| Tên sản phẩm | Vòng bi ly hợp một chiều |
| Mô hình | ASNU40 / NFS40 |
| Vật chất | Thép Chrome GCr15 |
| Đường kính trong | 40mm |
| Đường kính ngoài | 90mm |
| Độ dày | 33mm |
| Công suất mô-men xoắn | 538Nm |
| Tốc độ quay | 1100RPM |
| Cân nặng | 0,92kg |
| Bưu kiện | Hộp carton / Hộp gỗ |
Kích thước và Công suất củaASNU40 Vòng bi ly hợp con lăn một chiều
| Gõ phím | Kích thước |
TKN1) |
Overrunning Tốc độ |
Cân nặng
|
Kéo mô-men xoắn | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | S | e | f | TR | ||
| [mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | [Ncm] | |
| số 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | số 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2,6 | 1,5 | 2,77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2,6 | 1,5 | 4,16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3.6 | 2,6 | 1,5 | 6,09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | số 8 | 3.6 | 2,6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2,6 | 2 | 12,6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2,6 | 2,5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2,5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
LƯU Ý
ASNU8-12, ASNU200 keyway tới DIN 6885. 1,
các kích thước khác đến DIN 6885.3
1) T max = 2 lần;T KN
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Gắn ví dụ
