Trang chủ
>
Các sản phẩm
>
Vòng bi trơn hình cầu
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | GE40DO GE40DO-2RS |

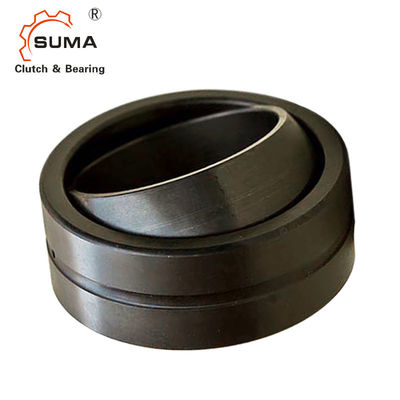

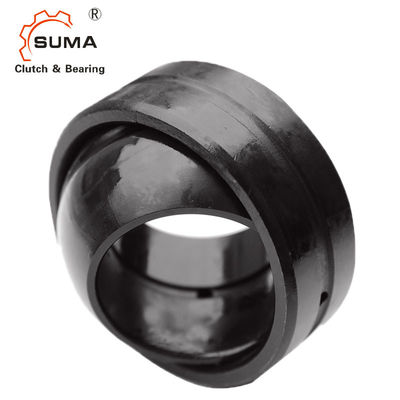

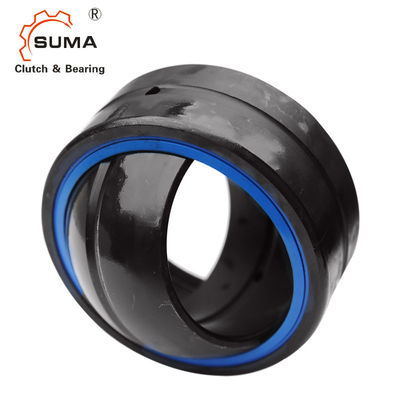

GE40DO GE40DO 2RS Vòng bi trơn hình cầu bằng thép / xuyên tâm bằng thép
Đặc trưng
1, Chất liệu: vòng trong và vòng ngoài là thép chịu lực (GCr15).
2, Xử lý nhiệt: các vòng bên trong và bên ngoài được dập tắt và phốt phát hóa.
3, Cấu tạo: Vòng đệm được gắn ở cả hai mặt.Có rãnh dầu và lỗ dầu ở vòng trong và vòng ngoài, vòng ngoài có rãnh dọc trục.
Kích thước và dung tích
| Kích thước bàn· Kích thước tính bằng mm | ||||||||||
|
Trục dia.
d |
Chỉ định |
Đa số
Kilôgam |
Kích thước | |||||||
| d | D | B | C | dK |
α Bằng cấp |
|||||
| không có con dấu | với con dấu | |||||||||
| 6 | GE 6 LÀM1) | - | 0,004 | 6–0,008 | 14–0,008 | 6–0,12 | 4–0,24 | 102) | 13 | |
| số 8 | GE số 8 LÀM1) | - | 0,007 | 8–0,008 | 16–0,008 | 8–0,12 | 5–0,24 | 132) | 15 | |
| 10 | GE 10 DO1) | - | 0,012 | 10–0,008 | 19–0,009 | 9–0,12 | 6–0,24 | 162) | 12 | |
| 12 | GE 12 DO1) | - | 0,017 | 12–0,008 | 22–0,009 | 10–0,12 | 7–0,24 | 182) | 11 | |
| 15 | GE 15 LÀM | - | 0,027 | 15–0,008 | 26–0,009 | 12–0,12 | 9–0,24 | 222) | số 8 | |
| 16 | GE 16 DO4) | - | 0,044 | 16–0,008 | 30–0,009 | 14–0,12 | 10–0,24 | 252) | 10 | |
| 17 | GE 17 LÀM | GE 17 DO-2RS | 0,041 | 17–0,008 | 30–0,009 | 14–0,12 | 10–0,24 | 252) | 10 | |
| 20 | GE 20 LÀM | GE 20 DO-2RS | 0,065 | 20–0,01 | 35–0,011 | 16–0,12 | 12–0,24 | 292) | 9 | |
| 25 | GE 25 LÀM | GE 25 DO-2RS | 0,12 | 25–0,01 | 42–0,011 | 20–0,12 | 16–0,24 | 35,5 | 7 | |
| 30 | GE 30 LÀM | GE 30 DO-2RS | 0,15 | 30–0,01 | 47–0,011 | 22–0,12 | 18–0,24 | 40,7 | 6 | |
| 35 | GE 35 LÀM | GE 35 DO-2RS | 0,23 | 35–0,012 | 55–0,013 | 25–0,12 | 20–0,3 | 47 | 6 | |
| 40 | GE 40 LÀM | GE 40 DO-2RS | 0,32 | 40–0,012 | 62–0,013 | 28–0,12 | 22–0,3 | 53 | 7 | |
| 45 | GE 45 LÀM | GE 45 DO-2RS | 0,41 | 45–0,012 | 68–0,013 | 32–0,12 | 25–0,3 | 60 | 7 | |
| 50 | GE 50 LÀM | GE 50 DO-2RS | 0,53 | 50–0,012 | 75–0,013 | 35–0,12 | 28–0,3 | 66 | 6 | |
| 60 | GE 60 LÀM | GE 60 DO-2RS | 1 | 60–0,015 | 90–0,015 | 44–0,15 | 36–0,4 | 80 | 6 | |
| 70 | GE 70 LÀM | GE 70 DO-2RS | 1,5 | 70–0,015 | 105–0,015 | 49–0,15 | 40–0,4 | 92 | 6 | |
| 80 | GE 80 LÀM | GE 80 DO-2RS | 2,2 | 80–0,015 | 120–0,015 | 55–0,15 | 45–0,4 | 105 | 6 | |
| 90 | GE 90 LÀM | GE 90 DO-2RS | 2,7 | 90–0,02 | 130–0,018 | 60–0,2 | 50–0,5 | 115 | 5 | |
| 100 | GE 100 LÀM | GE 100 DO-2RS | 4,3 | 100–0,02 | 150–0,018 | 70–0,2 | 55–0,5 | 130 | 7 | |
| 110 | GE 110 LÀM | GE 110 DO-2RS | 4,7 | 110–0,02 | 160–0,025 | 70–0,2 | 55–0,5 | 140 | 6 | |
| 120 | GE 120 LÀM | GE 120 DO-2RS | số 8 | 120–0,02 | 180–0,025 | 85–0,2 | 70–0,5 | 160 | 6 | |
| 140 | GE 140 LÀM | GE 140 DO-2RS | 11 | 140–0,025 | 210–0,03 | 90–0,25 | 70–0,6 | 180 | 7 | |
| 160 | GE 160 LÀM | GE 160 DO-2RS | 14 | 160–0,025 | 230–0,03 | 105–0,25 | 80–0,6 | 200 | số 8 | |
| 180 | GE 180 LÀM | GE 180 DO-2RS | 18,2 | 180–0,025 | 260–0,035 | 105–0,25 | 80–0,7 | 225 | 6 | |
| 200 | GE 200 LÀM | GE 200 DO-2RS | 28,3 | 200–0,03 | 290–0,035 | 130–0,3 | 100–0,7 | 250 | 7 | |
| 220 | - | GE 220 DO-2RS | 35,4 | 220–0,03 | 320–0,04 | 135–0,3 | 100–0,8 | 275 | số 8 | |
| 240 | - | GE 240 DO-2RS | 39,4 | 240–0,03 | 340–0,04 | 140–0,3 | 100–0,8 | 300 | số 8 | |
| 260 | - | GE 260 DO-2RS | 51,1 | 260–0,035 | 370–0,04 | 150–0,35 | 110–0,8 | 325 | 7 | |
| 280 | - | GE 280 DO-2RS | 64,6 | 280–0,035 | 400–0,04 | 155–0,35 | 120–0,8 | 350 | 6 | |
| 300 | - | GE 300 DO-2RS | 77,3 | 300–0,035 | 430–0,045 | 165–0,35 | 120–0,9 | 375 | 7 | |
|
1) Không có cơ sở tái bôi trơn. 2) Không có rãnh bôi trơn trên bề mặt hình cầu vòng trong. 3) Cũng có trong nhóm C2 và C3. 4) Giá cả và giao hàng tận nơi theo yêu cầu. |
||||||||||
