| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | BS65R |

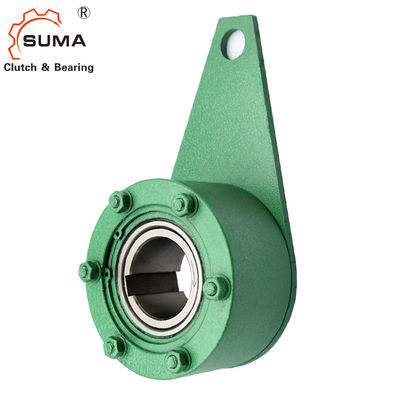

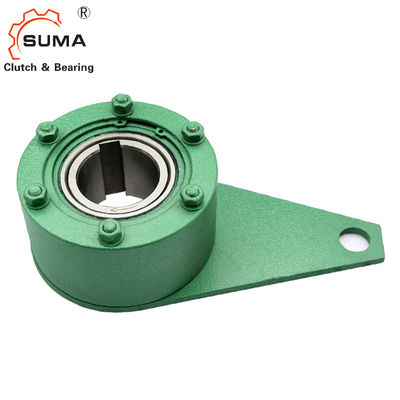

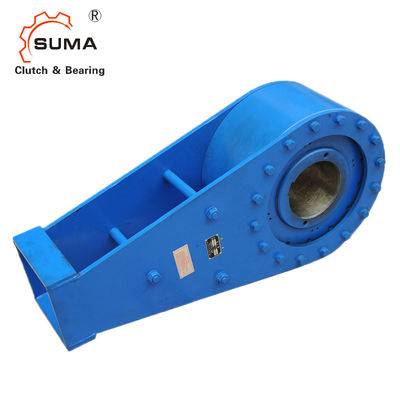

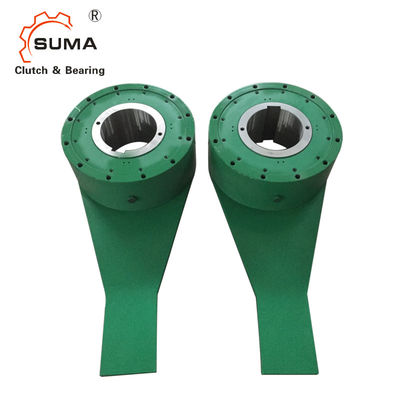

BS65R Băng tải mặt sau 200RPM GCr15 Cam ly hợp
Đặc trưng
Dòng BS-R cung cấp khả năng bảo dưỡng bôi trơn dễ dàng.
1. Lắp trước vòng chữ V vào trục băng tải theo đúng hướng.
2. Lắp ly hợp cam BS vào trục một cách an toàn.Chỉ áp dụng áp lực vào mặt cuối của cuộc đua bên trong
khi lắp ly hợp cam BS vào trục.Không dùng búa hoặc dùng búa đánh trực tiếp vào vòng trong
về cuộc đua bên ngoài.(Tham khảo trang 13 về Cài đặt và Sử dụng)
3. Bôi chất làm kín được cung cấp vào mặt cuối của rãnh bên trong và bao bì, và cố định bộ ly hợp BS Cam vào
trục băng tải với tấm cuối.Đồng thời, sử dụng máy rửa phớt trên từng bu lông để tránh rò rỉ dầu.
Kích thước và dung tích
Mô hình |
Mô-men xoắn Sức chứa (N · m) |
Chán Đường kính Phạm vi |
Tối đa Overrunning (r / m) Cuộc đua bên trong |
Một |
B |
C |
PCD E |
F |
G |
H |
K |
L |
M |
N |
P |
Q |
R |
| BS65R | 1.570 | 40to65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9.5 | 306 | 210 | 16 | 50 | 13,5 | 90 |
| BS75R | 2.450 | 50 đến75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9.5 | 354 | 250 | 19 | 65 | 16,5 | 100 |
| BS85R | 5,880 | 60 đến85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20,5 | 115 |
| BS95R | 7.840 | 70 đến95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12,5 | 497 | 350 | 32 | 105 | 20,5 | 130 |
| BS110R | 10.800 | 80 đến 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
| BS135R | 15.700 | 90 đến 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
Mô hình |
Mô-men xoắn Sức chứa (N · m) |
Chán Đường kính Phạm vi |
chạy bộ Cuộc đua |
Một |
B |
C |
PCD E |
F |
G |
L |
Tôi |
J |
R |
P |
Q |
Min |
Max |
| BS160R | 24500 | 100 đến 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
| BS200R | 37200 | 100 đến 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
Mô hình |
Mô-men xoắn Sức chứa (N · m) |
Chán Đường kính Phạm vi |
chạy bộ Cuộc đua |
Một |
B |
C |
PCD E |
F |
G |
Tôi |
L |
M |
N |
O |
P |
Q |
Min |
Max |
| BS 220R | 49000 | 150 đến 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
| BS 250R | 88200 | 175 đến 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
| BS 270R | 123000 | 200 đến 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
| BS 300R | 176000 | 230 đến 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
| BS 335R | 265000 | 250 đến 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
| BS 350R | 314000 | 250 đến 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
| BS 425R | 510000 | 325 đến 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
| BS 450R | 686000 | 350 đến 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
Ghi chú:
1. BS-R Cam Ly hợp có thể được khoan theo thông số kỹ thuật của bạn, nhưng vui lòng chỉ định đường kính lỗ khoan với dung sai và rãnh then
các kích thước.
2. Vòng tay mô-men xoắn là tùy chọn.Cánh tay hiển thị ở trên chỉ để bạn tham khảo.Nếu cần thiết, vui lòng ghi rõ nó vào đơn đặt hàng của bạn.
Gắn và Khớp nối
4. Sau khi làm sạch bên trong bình chứa dầu, hãy bôi chất làm kín lên mặt giao phối của bình chứa dầu.Đặt dầu
thước đo mức theo chiều dọc (đường màu đỏ là dưới cùng và màu xanh là trên), cho các mô hình từ BS65R đến BS200R;lắp đặt bình chứa dầu
đến mặt cuối của đường đua bên ngoài bằng các bu lông, trong khi đối với các kiểu BS220R trở lên, hãy lắp bình chứa dầu vào
bộ hỗ trợ niêm phong bằng cách sử dụng các bu lông.Cẩn thận tránh để bụi xâm nhập vào Bộ ly hợp Cam hoặc bình chứa dầu.
5. Nhấn hoàn toàn vòng chữ V đã lắp sẵn sao cho mặt của nắp đậy tiếp xúc chặt chẽ với nhau.
6. Trong trường hợp nhiệt độ môi trường tăng từ 40 ° C trở lên, nên đặt tấm chắn hoặc mái che và tránh trực tiếp
ánh sáng mặt trời để kéo dài tuổi thọ của Cam Ly hợp.
