| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | FE453Z FE455Z FE458Z |

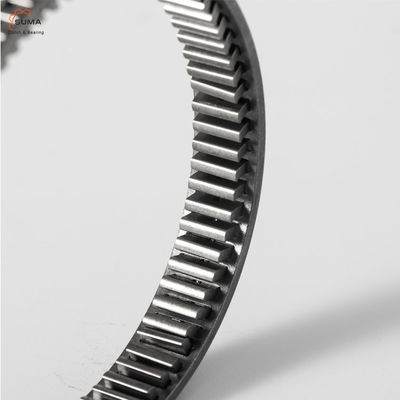

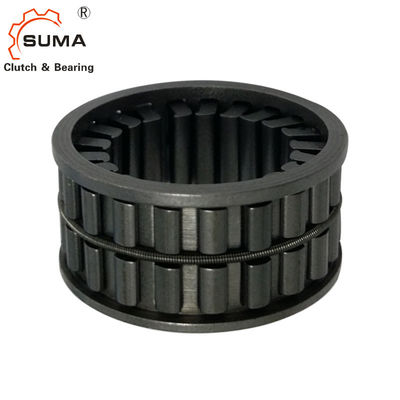

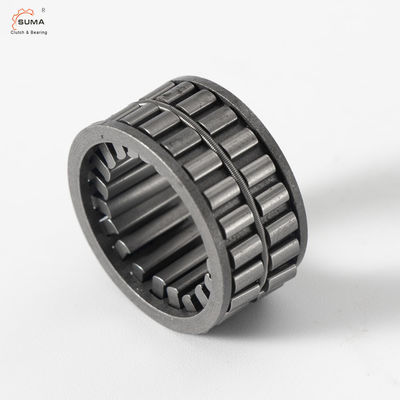

FE453Z FE455Z FE458Z Freewheels chính xác một chiều
Vòng bi ly hợp Sprag cho máy bay trực thăng
Đặc trưng
Các vết phun cách đều nhau xung quanh chu vi của lồng phần tử chèn.Lồng phần tử chèn không tiếp xúc với các chủng tộc bên trong hoặc bên ngoài;nó vẫn hoàn toàn miễn phí trong bất kỳ ứng dụng nào.
Kích thước và dung tích
Vẽ chú giải:
d = đường kính trong D = đường kính ngoài W = chiều rộng T = momen xoắn n = tốc độ quay
| Chỉ định |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [vòng / phút] |
Cân nặng [Kilôgam] |
Mục không. |
| FE 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
| FE 416 Z | số 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
| FE 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
| FE 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
| FE 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
| FE 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
| FE 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
| FE 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
| FE 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
| FE 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
| FE 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
| FE 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
| FE 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
| FE 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
| FE 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
| FE 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
| FE 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
| FE 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
| FE 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
| FE 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
| FE 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
| FE 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
| FE 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
| FE 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
| FE 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
| FE 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
| FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
| FE 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
| FE 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
| FE 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
| Chỉ định |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [vòng / phút] |
Cân nặng [Kilôgam] |
Mục không. |
| FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52.600 | 0,001 | 300390 |
| FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40,900 | 0,002 | 300394 |
| FE 413 Z2 | 5 | 13 | 7 | 4 | 34,900 | 0,003 | 300395 |
| FE 414 Z2 | 6 | 14 | 7 | 6 | 31.200 | 0,003 | 300396 |
| FE 416 Z2 | số 8 | 16 | 7 | 10 | 27.200 | 0,004 | 300399 |
| FE 418 Z2 | 10 | 18 | 7 | 16 | 18,900 | 0,005 | 300401 |
| FE 422 Z2 | 14 | 22 | 7 | 30 | 13.200 | 0,006 | 300406 |
| FE 423 Z2 | 15 | 23 | 7 | 40 | 13.200 | 0,006 | 300410 |
| FE 425 Z2 | 17 | 25 | 7 | 43 | 10.600 | 0,007 | 300416 |
| FE 428 Z2 | 20 | 28 | 7 | 55 | 9.700 | 0,008 | 300431 |
| FE 433 Z2 | 25 | 33 | 7 | 78 | 7.700 | o.oio | 300446 |
| FE 437 Z2 | 29 | 37 | 7 | 97 | 6.100 | o.oii | 300457 |
| FE 438 Z2 | 30 | 38 | 7 | 105 | 6.400 | o.oii | 300461 |
| FE 442 Z2 | 34 | 42 | 7 | 125 | 5.400 | 0,012 | 300465 |
| FE 443 Z2 | 35 | 43 | 7 | 131 | 5.600 | 0,013 | 300472 |
| FE 448 Z2 | 40 | 48 | 7 | 156 | 5.500 | 0,014 | 300477 |
| FE 453 Z2 | 45 | 53 | 7 | 185 | 4.400 | 0,016 | 300484 |
| FE 458 Z2 | 50 | 58 | 7 | 216 | 4.400 | 0,017 | 300490 |
| FE 463 Z2 | 55 | 63 | 7 | 246 | 3.700 | 0,019 | 300498 |
| FE 468 Z2 | 60 | 68 | 7 | 277 | 3.500 | 0,020 | 300502 |
