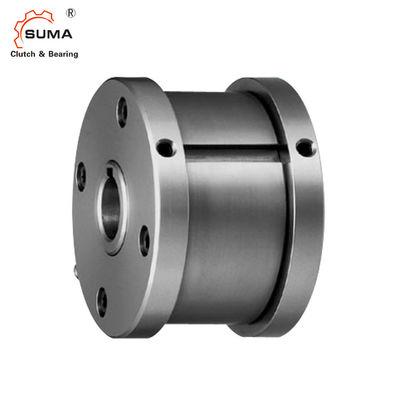

MZEU30 E5 + E5 Mặt bích 735Nm Vòng bi ly hợp Sprag Một chiều
Cài đặt và sử dụng
1. Ly hợp được phân phối với Ly hợp cam loại Cơ bản, hai mặt bích E5 và bộ mặt bích như các bộ phận riêng biệt.
2. Kiểm tra chiều quay và gắn một mặt bích E5 vào ly hợp bằng bu lông.
3. Khi lắp đĩa xích, bánh răng và các thiết bị khác vào ly hợp, hãy lắp chúng vào mâm ngoài và cố định chốt giữa thiết bị và mâm ngoài.
4. Chúng tôi khuyến nghị dung sai H7 cho lỗ khoan của đĩa xích, bánh răng hoặc các thiết bị khác.
5. Gắn mặt bích E5 phía đối diện vào ly hợp bằng bu lông.
6. Bằng cách lắp ly hợp vào trục ở phía đối diện, hướng quay có thể được thay đổi.
7. Khi lắp ly hợp vào trục, tạo áp lực cho vòng trong nhưng không áp vào vòng ngoài.
8. Đối với các ứng dụng lập chỉ mục tốc độ cao (Hơn 50 c / phút) nên sử dụng loại lò xo chắc chắn.
Kích thước và dung tích
Người mẫu |
một thành phố |
Tối đaOverrunning | Lôi kéo Mô-men xoắn |
Kích thước lỗ khoan |
Keyway |
Một |
B |
BF |
C |
D |
F |
L |
M |
b |
t1 |
ght |
|
Bên trong Cuộc đua |
Bên ngoài Cuộc đua |
||||||||||||||||
N · m | r / phút | r / phút | N · m | H7 |
Bên trong Cuộc đua |
h7 | C | P10 | (Kilôgam) | ||||||||
MZEU 12K E5 + E5 | 60 | 2000 | 1000 | 0,20 | 12 | 4X1,8 | 42 | 62 | 70 | 20 | 51 | 20 | 0,8 | 10.0 | 4 | 2,5 | 0,5 |
MZEU 15K E5 + E5 | 100 | 1800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 76 | 28 | 56 | 25 | 0,8 | 11.0 | 5 | 3.0 | 0,8 |
MZEU 20K E5 + E5 | 245 | 1600 | 700 | 0,29 | 20 | 6X2,8 | 57 | 75 | 84 | 34 | 64 | 30 | 0,8 | 10,5 | 6 | 3.5 | 1,2 |
MZEU 25K E5 + E5 | 425 | 1600 | 600 | 0,33 | 25 | 8X3,3 | 60 | 90 | 99 | 35 | 78 | 40 | 0,8 | 11,5 | số 8 | 4.0 | 1,8 |
MZEU 30K E5 + E5 | 735 | 1500 | 500 | 0,39 | 30 | 8X3,3 | 68 | 100 | 109 | 43 | 87 | 45 | 1,0 | 11,5 | số 8 | 4.0 | 2,6 |
MZEU 35K E5 + E5 | 1015 | 1400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 119 | 45 | 96 | 50 | 1,0 | 13,5 | 10 | 5.0 | 3.2 |
MZEU 40K E5 + E5 | 1350 | 1400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 135 | 53 | 108 | 55 | 1,3 | 15,5 | 12 | 5.0 | 4.8 |
MZEU 45K E5 + E5 | 1620 | 1400 | 300 | 0,69 | 45 | 14X3,8 | 86 | 130 | 140 | 53 | 112 | 60 | 1,3 | 15,5 | 14 | 5.5 | 6.2 |
MZEU 50K E5 + E5 | 2070 | 1300 | 250 | 0,79 | 50 | 14X3,8 | 94 | 150 | 160 | 64 | 132 | 70 | 1,3 | 14.0 | 14 | 5.5 | 8.2 |
MZEU 55K E5 + E5 | 2400 | 1300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 170 | 66 | 138 | 75 | 1,5 | 18.0 | 16 | 6.0 | 9.5 |
MZEU 60K E5 + E5 | 2950 | 1200 | 250 | 0,98 | 60 | 18X 4,4 | 114 | 170 | 182 | 78 | 150 | 80 | 1,5 | 17.0 | 18 | 7.0 | 12.3 |
MZEU 70K E5 + E5 | 4210 | 1100 | 250 | 1,27 | 70 | 20X 4,9 | 134 | 190 | 202 | 95 | 165 | 90 | 1,8 | 18,5 | 20 | 7,5 | 18.1 |
MZEU 80K E5 + E5 | 5170 | 800 | 200 | 1,38 | 80 | 22X5.4 | 144 | 210 | 222 | 100 | 185 | 105 | 1,8 | 21.0 | 22 | 9.0 | 23.1 |
MZEU 90K E5 + E5 | 12000 | 450 | 150 | 4,70 | 90 | 25X5.4 | 158 | 230 | 242 | 115 | 206 | 120 | 2.0 | 20,5 | 25 | 9.0 | 28.1 |
MZEU100K E5 + E5 | 17600 | 400 | 130 | 5,39 | 100 | 28X6.4 | 182 | 270 | 282 | 120 | 240 | 140 | 2.0 | 30.0 | 28 | 10.0 | 46.3 |
MZEU130K E5 + E5 | 24500 | 320 | 110 | 6,76 | 130 | 32X7.4 | 212 | 310 | 322 | 152 | 278 | 160 | 2,5 | 29.0 | 32 | 11.0 | 70,2 |
MZEU150K E5 + E5 | 33800 | 240 | 80 | 8.13 | 150 | 36X8,4 | 246 | 400 | 412 | 180 | 360 | 200 | 2,5 | 32.0 | 36 | 12.0 | 146.3 |
