| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | BWX13143A |

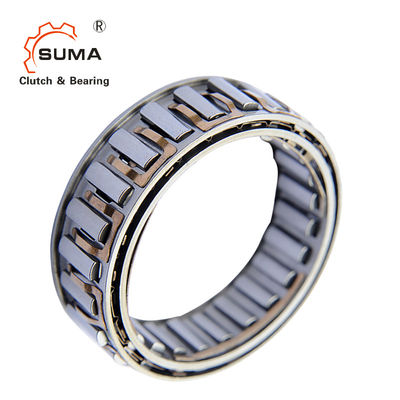

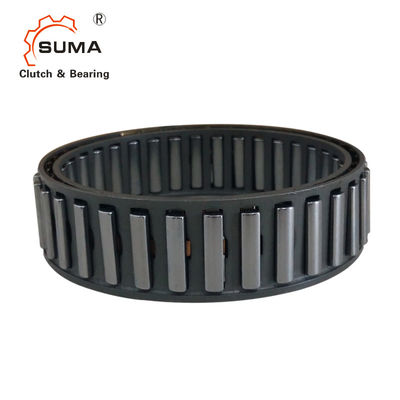

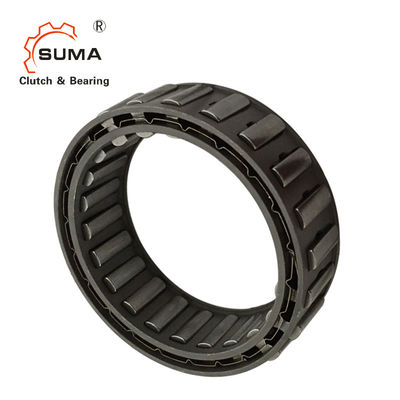

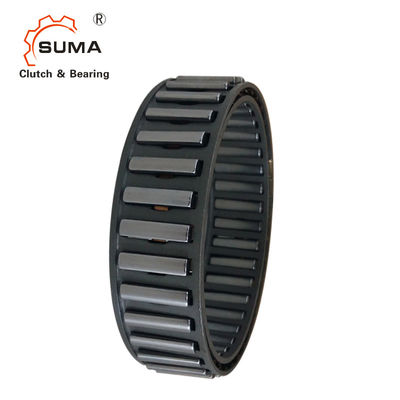

BWX13143A One Way Sprag 120Nm Overrunning Clutch Cam
Đặc trưng
Cage Freewheels BWX là các trang sức tự do được lắp đặt giữa các vòng bên trong và bên ngoài do khách hàng cung cấp.
Các freewheels BWX được sử dụng như:
➧ Điểm dừng
➧ Ly hợp quá mức
➧ Lập chỉ mục tự do
Mô-men xoắn danh định lên đến 900 Nm.
Cởi trói
Khi vòng ngoài quay, lực ly tâm sẽ làm bong tróc ra khỏi vòng trong.Điều này làm giảm sự mài mòn trong quá trình vận hành bánh răng tự do.
Thu hút
Khi vòng ngoài quay, lực ly tâm sẽ ép các miếng đệm vào vòng trong.Điều này giúp tăng cường khả năng tham gia của các bong gân ngay lập tức khi có mô-men xoắn.
Kích thước và dung tích
| Kích thước Freewheel | T orque danh nghĩa MN Nm |
J +0,008 -0,005 mm |
D & plusmn; 0,013 mm |
B mm |
K mm |
Số lượng Sprags | Kéo dải Định lượng |
Kẹp phanh Định lượng |
Cân nặng Kilôgam |
| BWX133590A | 63 | 22.225 | 38.887 | 10,0 | 44,0 | 12 | 0,03 | ||
| BWX13143A | 120 | 27.767 | 44.425 | 13,5 | 51,0 | 14 | 0,06 | ||
| BWX133392 | 280 | 38.092 | 54.750 | 16,0 | 71,0 | 18 | 0,09 | ||
| BWX1310145 | 180 | 41.275 | 57,937 | 13,5 | 74,2 | 14 | 3 | 0,07 | |
| BWX132909A | 360 | 44.450 | 61.112 | 16,0 | 78,5 | 20 | 2 | 3 | 0,10 |
| BWX133339 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 2 | 4 | 0,09 |
| BWX1310003 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 4 | 0,09 | |
| BWX137222 | 570 | 49.721 | 66.383 | 19,0 | 85,0 | 22 | 0,12 | ||
| BWX1310445 | 400 | 54.765 | 71.427 | 13,5 | 91,7 | 24 | 0,09 | ||
| BWX1310172 | 540 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 0,12 | ||
| BWX1310226 | 520 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 2 | 4 | 0,12 |
| BWX136709 | 770 | 54.765 | 71.427 | 21,0 | 91,7 | 24 | 3 | 10 | 0,16 |
| BWX1310147 | 1 000 | 54.765 | 71.427 | 25,4 | 91,7 | 24 | 3 | số 8 | 0,20 |
| BWX136324 | 600 | 57.760 | 74.427 | 19,0 | 95,0 | 26 | 0,14 | ||
| BWX1310080 | 670 | 72.217 | 88.882 | 13,5 | 115,0 | 30 | 4 | 0,12 | |
| BWX13168 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 0,20 | ||
| BWX134012 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 4 | 10 | 0,20 |
| BWX137322 | 2 000 | 79,6982 | 96.363 | 25,4 | 124,0 | 34 | 5 | 12 | 0,28 |
| BWX138316 | 2 960 | 83,5972 | 102.596 | 25,4 | 131,6 | 34 | 5 | 12 | 0,30 |
| BWX13261A1 | 1 600 | 103,2312 | 119.893 | 16,0 | 154,0 | 40 | 6 | 10 | 0,19 |
| BWX13236 | 1 700 | 117,3912 | 136.391 | 16,0 | 175,3 | 30 | 5 | 6 | 0,25 |
| BWX133403B | 4 900 | 123,8812 | 142.880 | 25,4 | 188,0 | 44 | 11 | 0,46 |
1 Với mặt bích định tâm Freewheel Sizethe này của lồng bên trong nằm ở phía bên tay phải!
2 Dung sai của đường kính vòng trong có thể tăng thêm & plusmn; 0,013 mm!
Mômen danh nghĩa lý thuyết chỉ áp dụng cho độ đồng tâm lý tưởng giữa vòng trong và vòng ngoài.
Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định.Xem trang 14 để xác định mômen lựa chọn.
Gắn ví dụ
Hướng dẫn bên của Cage Freewheels có thể được thực hiện bởi một vai ở vòng ngoài hoặc bởi các vòng bảo vệ hoặc đĩa bảo vệ được cố định ở vòng ngoài.Không được có đường cắt, lõm, vai hoặc đường vát hoặc bất kỳ độ lệch tâm nào, vượt quá kích thước & bdquo; B & ldquo ;.Để dễ lắp ráp, chúng tôi khuyên bạn nên vát mép trong và ngoài theo góc 15 độ đối với chiều dài 3 mm.
Ví dụ để đặt hàng
Ví dụ để đặt hàng
Kích thước Freewheel BWX 13143A, loại tiêu chuẩn:
&bò đực;BWX 13143A
Những bức ảnh
Kéo dải
Để giảm mài mòn trong quá trình vận hành tự do giữa vòng đệm và vòng đua bên trong, các dải kéo làm từ hợp kim đồng berili chống mài mòn được gắn vào lồng bên trong.Điều này dẫn đến tăng ma sát giữa lồng trong và vòng trong.Điều này chống lại sự kích hoạt bong gân cá nhân trong quá trình vận hành quay vòng tự do, do đó giảm đáng kể áp lực bong gân lên vòng đua bên trong.
Kẹp phanh
Một số kích thước vòng quay tự do có sẵn với các kẹp phanh được trang bị trên lồng ngoài để ngăn chặn sự quay tự động hơn nữa của Vòng quay tự do tăng tốc và giảm tốc nhanh chóng của vòng ngoài (ví dụ như trong vòng quay tự do lập chỉ mục).
