| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | FXN76-25 / 115 |

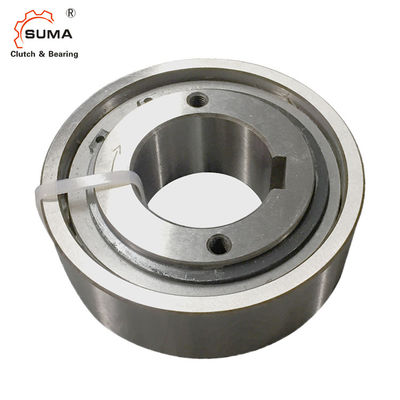

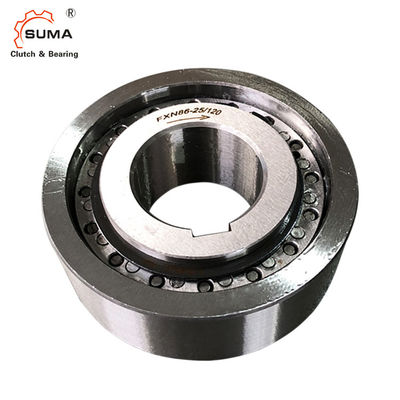

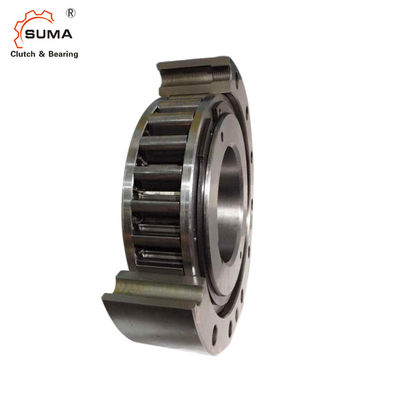

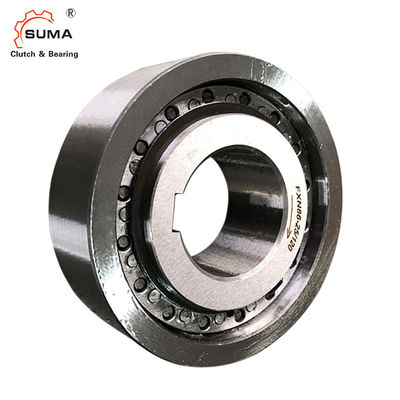

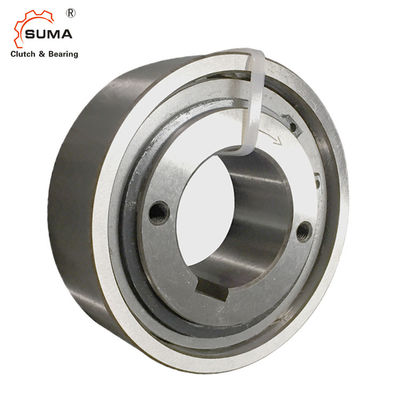

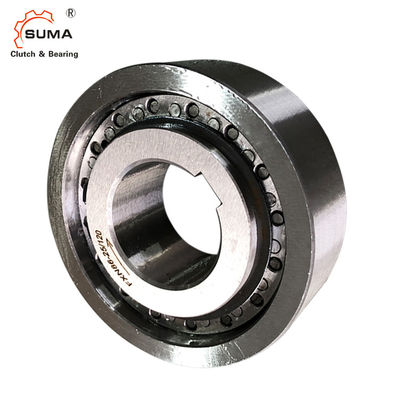

FXN76-25 / 115 5000RPM Overrunning Spped Một chiều Backstop Ly hợp Vòng bi bơm ly hợp
Tính năng của Vòng bi bơm mặt sau FXN
Các freewheels FXN được sử dụng như:
Điểm dừng
Trượt ly hợp
Freewheels FXN bên trong không có hỗ trợ chịu lực.Sự liên kết đồng tâm của vòng trong và vòng ngoài phải do khách hàng cung cấp.
Phải quan sát mức chạy hết cho phép (TIR).Mô-men xoắn được truyền trên vòng ngoài bằng cách ép.
Để truyền mômen được chỉ định trong bảng, vòng ngoài phải được lắp trong vỏ có đường kính ngoài K. Vỏ được làm bằng thép hoặc gang xám có chất lượng tối thiểu GG-20.Khi sử dụng các vật liệu nhà ở khác hoặc đường kính ngoài nhỏ hơn, chúng tôi khuyến khích bạn liên hệ với chúng tôi về mô-men xoắn truyền được.
Dung sai của lỗ khoan được quy định trong bảng dưới kích thước D.
Dung sai của trục phải đạt ISO h6 hoặc j6.
Kích thước và công suất củaVòng bi ly hợp FXN Backstop cho BƠM
|
Kích thước Freewheel |
Mô-men xoắn Nm |
Chạy tràn vòng trong | Tiêu chuẩn Bore d | tối đa |
B mm |
D mm |
F mm |
J mm |
Ktối thiểumm |
L mm |
Cân nặng Kilôgam |
|||||
| mm | mm | mm | mm | mm | mm | mm | ||||||||||
| FXN31 - 17/60 | 110 | 5000 | 20 * | 20 * | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
| FXN31 - 17/62 | 110 | 5000 | 20 * | 20 * | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
| FXN38 - 17/70 | 180 | 5000 | 25 * | 25 * | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
| FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
| FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
| FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
| FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45 * | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
| FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45 * | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
| FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48 * | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
| FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48 * | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
| FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60 * | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
| FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60 * | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
| FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70 * | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
| FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70 * | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
| FXN 101-25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
| FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
| FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
| FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
| FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
| FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
| FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
| FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
| FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
| FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 | ||
Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định.
Ghi chú:
1. T max = 2 × T KN
2. Nội tộc vượt qua
3. Cuộc đua bên ngoài vượt qua
Chìa khóa dẫn đến DIN 6885.1
Keyway theo DIN 6885, trang 1 & bull;Dung sai chiều rộng rãnh then JS10.
* Keyway theo DIN 6885, trang 3 & bull;Dung sai chiều rộng rãnh then JS10.
Gắn Ví dụ
Bôi trơn
Ở tốc độ vượt quá tốc độ nâng của trục vít, không cần bôi trơn đặc biệt;các chức năng freewheel mà không cần bảo trì.Khi vận hành dưới tốc độ nâng hạ của trục quay, phải cung cấp dầu bôi trơn có chất lượng quy định.
