Nguồn gốc | Trung Quốc |
Hàng hiệu | SUMA |
Chứng nhận | ISO SGS |
Số mô hình | CCFH-3 1/4-S |

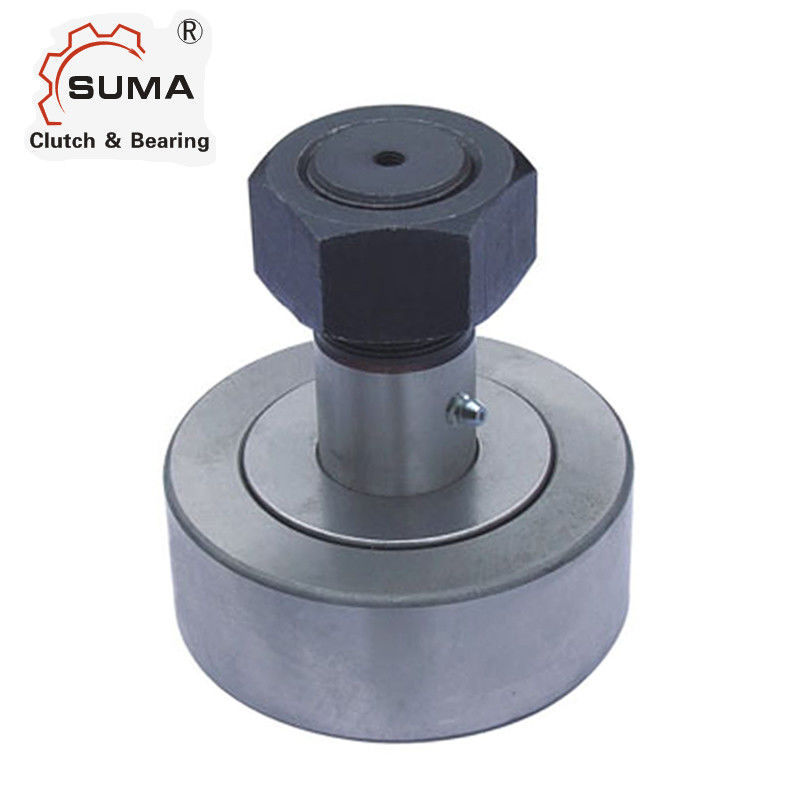

CCFH-3 1/4-S High Radial Crowned Sealed Stud Loại Cam Người theo dõi
Đặc trưng
Các tính năng: nhiều cấu trúc nhỏ gọn, độ chính xác quay cao, nhiều chủng loại, khả năng thích ứng rộng và dễ dàng lắp đặt.
Nó có thể chịu tải trọng hướng tâm cao và tải trọng chấn động nhất định và được sử dụng rộng rãi trong máy công cụ, luyện kim, dệt và máy in, dây chuyền chế biến, v.v.
Dữ liệu kỹ thuật
Tên sản phẩm | Con lăn theo dõi loại chốt CCFH-3 1/4-S |
Mô hình | CCFH-3 1/4-S |
Vật chất | GCr15 |
Bưu kiện | Hộp Carton / Hộp gỗ, ròng rọc, v.v. |
Điều khoản thanh toán | TT.L / C, D / A, D / P, Western Union |
Thời gian giao hàng | 2-4 ngày đối với mẫu, 7 ngày đối với đơn đặt hàng lớn |
Kích thước và dung tích
HỎI ĐÁP BRG. KHÔNG. |
TRỤC LĂN DIA (RD) |
TRỤC LĂN CHIỀU RỘNG (W) |
HỌC DIA (SD) |
HỌC CHIỀU DÀI (SL) |
TỐI THIỂU. CHỦ ĐỀ CHIỀU DÀI (TL) |
TỐT CHỦ ĐỀ |
LÒ DẦU | LUS NỐI KÍCH THƯỚC (F) |
RRCOM. CL AMPING TORQUE LSS. TRONG |
|
HỐ TRUNG TÂM (HC) |
HỐ DIA (HD) |
|||||||||
CCFH-1/2-S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1 / 4-28 | 35 | |||
CCFH-9/16-S | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1 / 4-28 | 35 | |||
CCFH-5/8-S | 0,625 | 0,4375 | 0,3125 | 3/4 | 16/5 | 5 / 16-24 | 90 | |||
CCFH-11/16-S | 0,6875 | 0,4375 | 0,3125 | 3/4 | 16/5 | 5 / 16-24 | 90 | |||
CCFH-3/4-S | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7 / 16-20 | 1/4 | 3/32 | 16/3 | 250 |
CCFH-7/8-S | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7 / 16-20 | 1/4 | 3/32 | 16/3 | 250 |
CCFH-1-S | 1.000 | 0,625 | 0,625 | 1 | 1/2 | 5 / 8-18 | 1/4 | 3/32 | 16/3 | 650 |
CCFH-1 1/8-S | 1.1250 | 0,625 | 0,625 | 1 | 1/2 | 5 / 8-18 | 1/4 | 3/32 | 16/3 | 650 |
CCFH-1 1/4-S | 1.250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3 / 4-16 | 16/5 | 3/32 | 16/3 | 1250 |
CCFH-1 3/8-S | 1.375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3 / 4-16 | 16/5 | 3/32 | 16/3 | 1250 |
CCFH-1 1/2-S | 1.500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7 / 8-14 | 3/8 | 3/32 | 16/3 | 1500 |
CCFH-1 5/8-S | 1.625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7 / 8-14 | 3/8 | 3/32 | 16/3 | 1500 |
CCFH-1 3/4-S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 16/7 | 3/32 | 16/3 | 2250 |
CCFH-1 7/8-S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 16/7 | 3/32 | 16/3 | 2250 |
CCFH-2-S | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1 / 8-12 | 1/2 | 1/8 | 16/3 | 2800 |
CCFH-2 1/4-S | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1 / 8-12 | 1/2 | 1/8 | 16/3 | 2800 |
CCFH-2 1/2-S | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 16/9 | 1/8 | 16/3 | 3450 |
CCFH-2 3/4-S | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 16/9 | 1/8 | 16/3 | 3450 |
CCFH-3-S | 3.000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1 / 2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CCFH-3 1/4-S | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1 / 2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CCFH-3 1/2-S | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3 / 4-12 | 16/11 | 1/8 | 1/4 | 5000 |
CCFH-4-S | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 |
Những bức ảnh
