Người theo dõi Stud Type Cam
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | CF-1/2-N-SB |

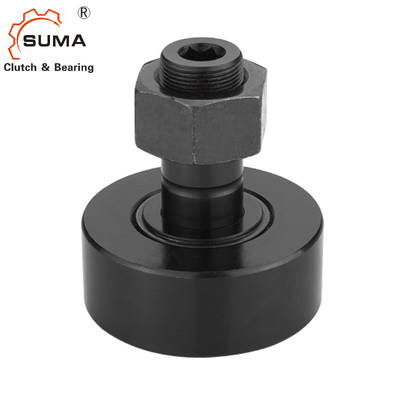

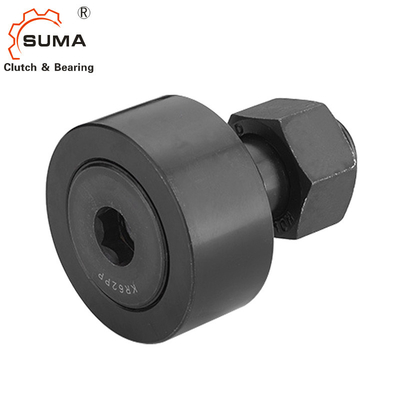

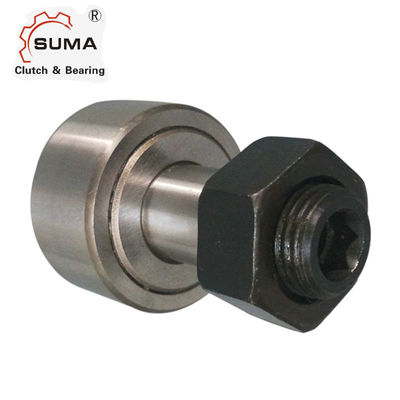

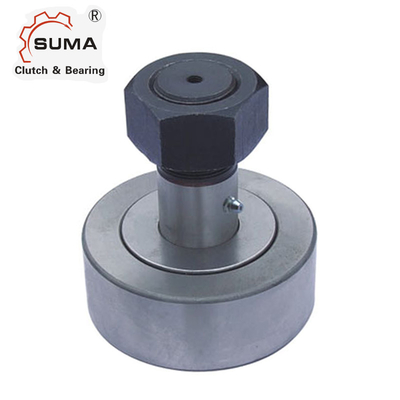

CF-1/2-N-SB Metallurgically Stud Người theo dõi cam lập dị
Đặc trưng
Đinh tán có một ống lót được đẩy lên nó có đường kính ngoài lệch tâm.
Điều này cho phép khả năng điều chỉnh trong quá trình lắp đặt để loại bỏ mọi phản ứng dữ dội Phạm vi điều chỉnh cho ổ trục lệch tâm gấp đôi so với ổ trục lệch tâm.
Kích thước và dung tích
| Unseal Không. | Không có niêm phong. | Con lăn Dia.(RD) |
Trục lăn Chiều rộng (W) |
Stud Dia. (SD) |
Stud Lgth (SL) |
Thứ ba tối thiểu Lgth (TL) |
Tốt Chủ đề |
Lub Fiting Kích thước (F) |
Recom Toque |
Tĩnh Công suất Lbs |
Năng động Cpacity Lbs |
| CF-1/2-NB | CF-1/2-N-SB | 0,5 | 0,344 | 0,19 | 1/2 | 1/4 | 10-32 | 15 | 720 | 620 | |
| CF-1/2-B | CF-1/2-SB | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
| CF-9/16-B | CF-9/16-SB | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
| CF-5/8-NB | CF-5/8-N-SB | 0,625 | 0,406 | 0,25 | 5/8 | 16/5 | 1 / 4-28 | 35 | 1065 | 930 | |
| CF-5/8-B | CF-5/8-SB | 0,625 | 0,4375 | 0,25 | 3/4 | 16/5 | 1 / 4-28 | 35 | 1215 | 955 | |
| CF-11/16-B | CF-11/16-SB | 0,6875 | 0,4375 | 0,25 | 3/4 | 16/5 | 1 / 4-28 | 95 | 1215 | 955 | |
| CF-3/4-B | CF-3/4-SB | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3 / 8-24 | 16/3 | 95 | 2065 | 1660 |
| CF-7/8-B | CF-7/8-SB | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3 / 8-24 | 16/3 | 250 | 2065 | 1660 |
| CF-1-B | CF-1-SB | 1 | 0,625 | 0,4375 | 1 | 1/2 | 7 / 16-20 | 16/3 | 250 | 3060 | 2225 |
| CF-1 1/8-B | CF-1 1/8-SB | 1.125 | 0,625 | 0,4375 | 1 | 1/2 | 7 / 16-20 | 16/3 | 350 | 3060 | 2225 |
| CF-1 1/4-B | CF-1 1/4-SB | 1,25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1 / 2-20 | 16/3 | 350 | 4250 | 3930 |
| CF-1 3/8-B | CF-1 3/8-SB | 1.375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1 / 2-20 | 16/3 | 650 | 4250 | 3930 |
| CF-1 1/2-B | CF-1 1/2-SB | 1,5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5 / 8-18 | 16/3 | 650 | 5640 | 4840 |
| CF-1 5/8-B | CF-1 5/8-SB | 1.625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5 / 8-18 | 16/3 | 1250 | 5640 | 4840 |
| CF-1 3/4-B | CF-1 3/4-SB | 1,75 | 1 | 0,75 | 1 3/4 | 7/8 | 3 / 4-16 | 16/3 | 1250 | 7920 | 6385 |
| CF-1 7/8-B | CF-1 7/8-SB | 1.875 | 1 | 0,75 | 1 3/4 | 7/8 | 3 / 4-16 | 16/3 | 1500 | 7920 | 6385 |
| CF-2-B | CF-2-SB | 2 | 1,25 | 0,875 | 2 | 1 | 7 / 8-14 | 16/3 | 1500 | 10570 | 8090 |
| CF-2 1/4-B | CF-2 1/4-SB | 2,25 | 1,25 | 0,875 | 2 | 1 | 7 / 8-14 | 16/3 | 2250 | 10570 | 8090 |
| CF-2 1/2-B | CF-2 1/2-SB | 2,5 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 16/3 | 2250 | 16450 | 11720 |
| CF-2 3/4-B | CF-2 3/4-SB | 2,75 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 16/3 | 3450 | 16450 | 11720 |
| CF-3-B | CF-3-SB | 3 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4-B | CF-3 1/4-SB | 3,25 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 | 24910 | 15720 |
| CF-3 1/2-B | CF-3 1/2-SB | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3 / 8-12 | 1/4 | 5000 | 31625 | 22800 |
| CF-4-B | CF-4-SB | 4 | 2,25 | 1,5 | 3 1/2 | 1 1/2 | 1 1 / 2-12 | 1/4 | 5000 | 44770 | 2998 |
