Vòng bi lăn kim lực đẩy AXK
Đặc trưng
Vòng bi đẩy con lăn kim được trang bị một lồng ổn định hình thức để dẫn hướng và giữ lại một số lượng lớn con lăn kim một cách đáng tin cậy.Độ lệch đường kính của các con lăn trong một cụm lắp ráp nằm trong khoảng 2 & micro; m, cho phép các vòng bi này có thể chịu được tải trọng dọc trục và tải trọng xung kích.Những vòng bi này cung cấp độ cứng cao trong một không gian dọc trục tối thiểu.Trong các ứng dụng mà mặt của các bộ phận máy lân cận có thể dùng làm rãnh, vòng bi đẩy lăn kim sẽ không chiếm nhiều không gian hơn so với máy giặt đẩy thông thường.
Thông số kỹ thuật mang kim
1) Loại vòng bi kim: AXK, NTA, TC, AS, LS, GS, 51100, K81101, TRA, TRB, TRC, TRD
2) với lỗ dầu
3) Chất liệu: Chrome / thép không gỉ
4) Lá chắn / đóng cửa: Mở
5) Độ chính xác: ABEC-1 (P0), ABEC-3 (P6), ABEC-5 (P5)
6) Mức độ rung và tiếng ồn: V2, V1, Z1, Z2
7) Giải phóng mặt bằng: C0, C2, C3
8) Đóng gói: đóng gói công nghiệp hoặc đóng gói hộp cá nhân, thùng carton, pallet.
Kích thước và dung tích
trục dia |
Ổ đỡ trục gõ phím |
kích thước (mm) | Xếp hạng tải cơ bản (N) | giới hạn spped (vòng / phút) |
trọng lượng (g)
|
|||||
(mm) |
nguyên bản gõ phím |
Bên trong | Bên ngoài | Chiều rộng | thuốc nổ | tĩnh | dầu mỡ | dầu | ||
Dc1 | Dc | Dw | ||||||||
4 | AXK 0414 TN | 4 | 14 | 2 | 4100 | 7900 | 14000 | 5500 | 0,7 | |
5 | AXK 0515 TN | 5 | 15 | 2 | 4000 | 8500 | 13000 | 4800 | 0,8 | |
6 | AXK 0619 TN | 6 | 19 | 2 | 6000 | 12000 | 12000 | 4200 | 1 | |
số 8 | AXK 0821 TN | số 8 | 21 | 2 | 7100 | 13500 | 11000 | 4000 | 2 | |
10 | AXK 1024 | 10 | 24 | 2 | 7800 | 24000 | 9500 | 3600 | 3 | |
12 | AXK 1226 | 12 | 26 | 2 | 8200 | 26700 | 7200 | 3200 | 3 | |
15 | AXK 1528 | 15 | 28 | 2 | 9500 | 33000 | 6500 | 3000 | 4 | |
17 | AXK 1730 | 17 | 30 | 2 | 10200 | 36500 | 5500 | 2800 | 4 | |
20 | AXK 2035 | 20 | 35 | 2 | 11000 | 43000 | 5000 | 2600 | 5 | |
25 | AXK 2542 | 25 | 42 | 2 | 12500 | 538000 | 4500 | 2300 | 7 | |
30 | AXK 3047 | 30 | 47 | 2 | 14000 | 656000 | 4100 | 2100 | số 8 | |
35 | AXK 3552 | 35 | 52 | 2 | 15500 | 770000 | 3700 | 2000 | 10 | |
40 | AXK 4060 | 40 | 60 | 3 | 25000 | 1100000 | 3200 | 1900 | 16 | |
45 | AXK 4565 | 45 | 65 | 3 | 25800 | 1250000 | 3000 | 1700 | 18 | |
50 | AXK 5070 | 50 | 70 | 3 | 27600 | 1370000 | 2800 | 1600 | 20 | |
55 | AXK 5578 | 55 | 78 | 3 | 35000 | 1950000 | 2600 | 1500 | 28 | |
60 | AXK 6085 | 60 | 85 | 3 | 38600 | 2400000 | 2500 | 1100 | 33 | |
65 | AXK 6590 | 65 | 90 | 3 | 41000 | 2580000 | 2400 | 1000 | 35 | |
70 | AXK 7095 | 70 | 95 | 4 | 50000 | 2670000 | 2100 | 950 | 60 | |
75 | AXK 75100 | 75 | 100 | 4 | 51000 | 2750000 | 1900 | 900 | 61 | |
80 | AXK 80105 | 80 | 105 | 4 | 52400 | 2850000 | 1800 | 870 | 63 | |
85 | AXK 85110 | 85 | 110 | 4 | 54000 | 3000000 | 1700 | 850 | 67 | |
90 | AXK 90120 | 90 | 120 | 4 | 66000 | 4100000 | 1580 | 800 | 86 | |
100 | AXK 100135 | 100 | 135 | 4 | 76000 | 5570000 | 1400 | 770 | 104 | |
110 | AXK 110145 | 110 | 145 | 4 | 82000 | 6000000 | 1300 | 740 | 122 | |
120 | AXK 120155 | 120 | 155 | 4 | 84800 | 6620000 | 1200 | 700 | 131 | |
130 | AXK 130170 | 130 | 170 | 5 | 110000 | 9300000 | 1100 | 660 | 205 | |
140 | AXK 140180 | 140 | 180 | 5 | 115000 | 9100000 | 1000 | 620 | 219 | |
150 | AXK 150190 | 150 | 190 | 5 | 118000 | 9600000 | 950 | 580 | 232 | |
160 | AXK 160200 | 160 | 200 | 5 | 125000 | 10000000 | 900 | 500 | 246 | |
AX 715 | 7 | 15 | 2.3 | 3100 | 3250 | 6400 | 18400 | 0,0016 | ||
AX 816 | số 8 | 16 | 2.3 | 3100 | 7900 | 6300 | 18000 | 0,0017 | ||
AX 1022 | 10 | 22 | 2,8 | 6200 | 15300 | 4700 | 13700 | 0,0044 | ||
AX 1022 | 10 | 22 | 4 | 6200 | 15300 | 4700 | 13700 | 0,0068 | ||
AX 1528 | 15 | 28 | 4 | 8100 | 26900 | 3600 | 10500 | 0,0098 | ||
AX 2542 | 25 | 42 | 5 | 13100 | 58000 | 2300 | 6600 | 0,0257 | ||
AX 2744 | 27 | 44 | 2,8 | 13700 | 61900 | 2200 | 6200 | 0,0127 | ||
AX 4060 | 40 | 60 | 2,8 | 20000 | 110000 | 1500 | 4400 | 0,0239 | ||
AX 4565 | 45 | 65 | 2,8 | 21000 | 123000 | 1400 | 4000 | 0,0247 | ||
AXW 10 | 10 | 27 | 3 / 3.2 | 9200 | 25500 | 6000 | 14000 | 8,3 | ||
AXW 12 | 12 | 29 | 3 / 3.2 | 9900 | 29000 | 5500 | 13000 | 9.1 | ||
AXW 15 | 15 | 31 | 3,5 / 3,2 | 11300 | 36000 | 5200 | 11000 | 10.1 | ||
AXW 17 | 17 | 33 | 3,5 / 3,2 | 11900 | 39500 | 4500 | 10000 | 11 | ||
AXW 20 | 20 | 38 | 3,5 / 3,2 | 13100 | 46500 | 4000 | 8500 | 14 | ||
AXW 25 | 25 | 45 | 4 / 3.2 | 14700 | 58000 | 3000 | 7000 | 19,5 | ||
AXW 30 | 30 | 50 | 4 / 3.2 | 16300 | 7000 | 2000 | 6000 | 22 | ||
AXW 35 | 35 | 55 | 4 / 3.2 | 17800 | 81000 | 1700 | 5500 | 26,6 | ||
AXW 40 | 40 | 63 | 4 / 4,2 | 28000 | 114000 | 1500 | 4700 | 39,2 | ||
AXW 45 | 45 | 68 | 4 / 4,2 | 30000 | 128000 | 1200 | 4300 | 43.4 | ||
AXW 50 | 50 | 73 | 4,5 / 4,2 | 32000 | 143000 | 1000 | 3900 | 49,2 |

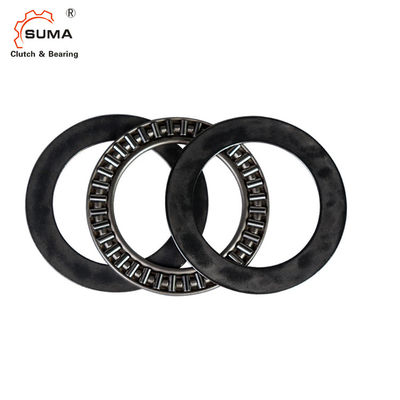

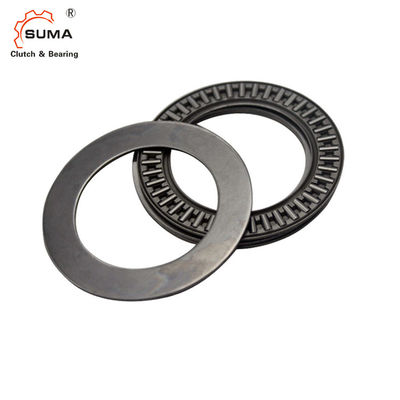

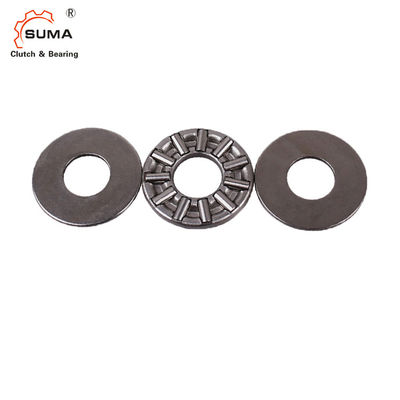

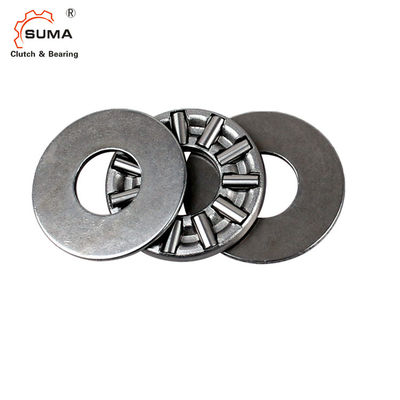

Những bức ảnh
