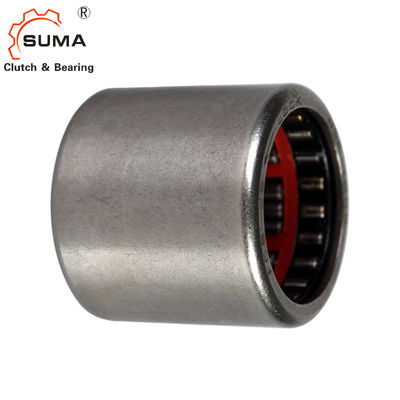

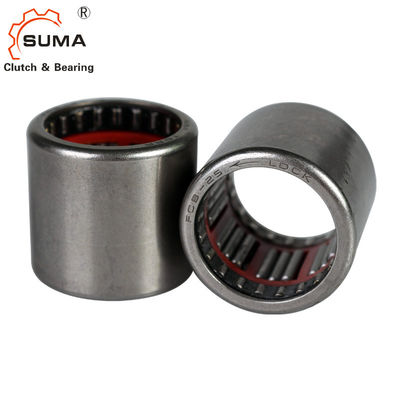

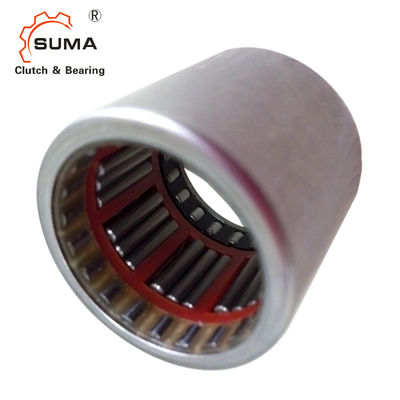

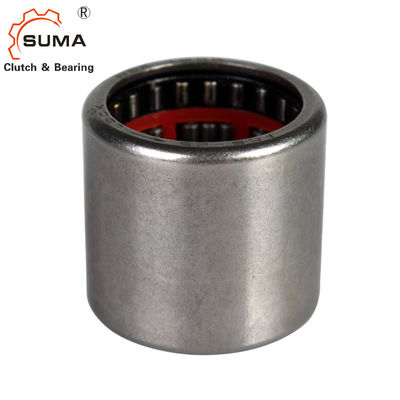

FC FCB GCr15 Vòng bi lăn kim một chiều với lồng nylon
Đặc trưng
Bộ ly hợp lăn kim vòng ngoài (ổ trục một chiều) có thể được sử dụng như một bộ chuyển đổi, một thiết bị kiểm tra và một bộ ly hợp chạy quá tốc.
FC (ly hợp lăn kim): gồm vòng ngoài dập và lồng nhựa;lồng có thể có cây lau bằng nhựa hoặc bằng thép không gỉ để dẫn kim lăn;rãnh nghiêng vòng ngoài và con lăn kim làm thiết bị khóa.
FCB (cụm ly hợp và ổ trục): ổ đỡ được lắp trên cả hai mặt của bộ ly hợp kim và chịu tải trọng hướng tâm.
Con lăn kim và cụm lồng nhựa được sử dụng làm ổ đỡ.
Dữ liệu kỹ thuật
Số vòng bi | Trọng lượng / kg | Kích thước chính | |||
Fw | D | C | Mô-men xoắn | ||
FC4K | 1 | 4 | số 8 | 6 | 0,34 |
FC6 | 3 | 6 | 10 | 12 | 1,76 |
FC6K | 3 | 6 | 10 | 12 | 1,76 |
FC8 | 4 | số 8 | 14 | 12 | 5.3 |
FCL8K | 3.5 | số 8 | 12 | 12 | 5 |
FC10 | 4.8 | 10 | 16 | 12 | 6 |
FCL10K | 4 | 10 | 14 | 12 | 5.3 |
FC12 | 11 | 12 | 18 | 16 | 12,2 |
FC14K | 13 | 14 | 20 | 16 | 17.3 |
FC16 | 14 | 16 | 22 | 16 | 20,5 |
FC20 | 17 | 20 | 26 | 16 | 28,5 |
FC25 | 30 | 25 | 32 | 20 | 66 |
FC30 | 36 | 30 | 37 | 20 | 90 |
FC35 | 40 | 35 | 42 | 20 | 121 |
FCB8 | 10 | 14 | 14 | 20 | 5 |
FCB10 | 15 | 16 | 16 | 20 | 10 |
FCB12 | 18 | 18 | 18 | 26 | 12,2 |
FCB16 | 22 | 22 | 22 | 26 | 20,5 |
FCB20 | 27 | 26 | 26 | 26 | 28,5 |
FCB25 | 44 | 32 | 32 | 30 | 66 |
FCB30 | 51 | 37 | 37 | 30 | 90 |
FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) tốc độ giới hạn có hiệu quả đối với dầu mỡ bôi trơn.nA là tốc độ giới hạn của vòng quay ngoài cùng.
(2) Để giữ kim lăn ở vị trí khóa, bộ phận giữ được cung cấp một lò xo thép không gỉ.
Tốc độ giới hạn của dầu và mỡ bôi trơn có hiệu quả, độ lệch chiều rộng -0mm ~ -0,25mm, yêu cầu đặc biệt khi đặt hàng hướng dẫn.
