HFL2026 Vòng bi lăn kim ba hàng một đường kéoVòng bi lăn kim HFL.pdf
Tính năng của ổ lăn kim cốc rút HFL2026
Dữ liệu kỹ thuậtvòng bi lăn kim cốc rút HFL2026
Trục Dia. |
Chỉ định ly hợp | Đa số |
Borndary Kích thước |
Mô-men xoắn | Giới hạn tốc độ |
Tải cơ bản Xếp hạng |
|||||
Fw | D | C | Trục | Vòng ngoài | C | Co | |||||
Min-1 | Min-1 | KN | |||||||||
mm | Lò xo nhựa | Lò xo thép | g | mm | Nm | vòng / phút | |||||
3 | HFL0308KF | - | 3 | 3 | 3.6 | số 8 | 1 | - | - | - | - |
4 | HFL0408KF | - | 3.5 | 4 | số 8 | số 8 | 1,5 | - | - | - | - |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | - | - |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | - | - | |
- | HFL061012K | 5 | 6 | 10 | 12 | - | 21000 | 12000 | - | - | |
số 8 | - | HFL081212K | 6 | số 8 | 12 | 12 | - | 20000 | 12000 | - | - |
- | HFL081412K | 7 | số 8 | 14 | 12 | - | 19000 | 12000 | - | - | |
HFL0822KF | HFL0822 | 7 | số 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4.05 | 4,15 | |
HFL0822KFR | HFL0822R | 7 | số 8 | 12 | 22 | 1 | 17000 | 12000 | - | - | |
10 | HFL1022KF | HFL1022 | số 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4,65 |
HFL1022KFR | HFL1022R | số 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | - | - | |
12 | - | HFL1226 | 18 | 12 | 18 | 26 | 12,2 | 11000 | 8000 | 6,3 | 6,5 |
14 | - | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | - | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7.7 | 9 |
18 | - | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8,3 | 10.3 |
20 | - | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8.9 | 11,5 |
25 | - | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14.1 |
30 | - | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
35 | - | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |
Gắn và tháo

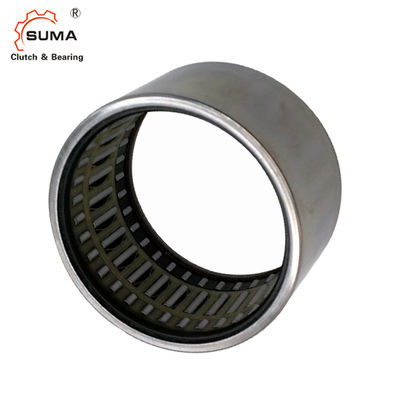

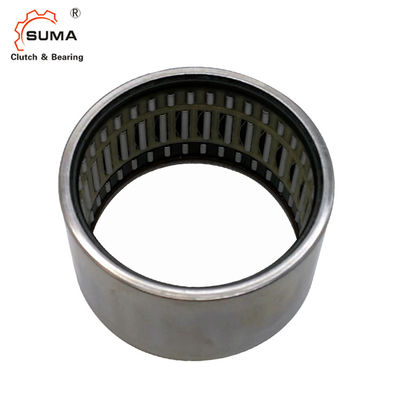

Những bức ảnhvòng bi lăn kim cốc rút HFL2026
