HFL0822 Vòng bi kim rút 8 * 12 * 22 Ly hợp một chiều Vòng bi lăn kim HFL.pdf
Các tính năng của vòng bi kim hình cốc rút HFL0822
Dữ liệu kỹ thuậtcủa HFL0822 vòng bi lăn hình cốc rút
trục đường kính. |
ký hiệu ly hợp | Khối lượng |
sinh nhật kích thước |
mô-men xoắn | Tốc độ giới hạn |
Tải cơ bản xếp hạng |
|||||
fw | D | C | trục | Vòng ngoài | C | đồng | |||||
Min-1 | Min-1 | KN | |||||||||
mm | lò xo nhựa | lò xo thép | g | mm | Nm | vòng/phút | |||||
3 | HFL0308KF | -- | 3 | 3 | 3.6 | số 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3,5 | 4 | số 8 | số 8 | 1,5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
số 8 | -- | HFL081212K | 6 | số 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | số 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | số 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4,05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | số 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | số 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4,65 |
HFL1022KFR | HFL1022R | số 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6,5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7,7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7,7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8,9 | 11,5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17,6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |
Gắn kết và tháo gỡ

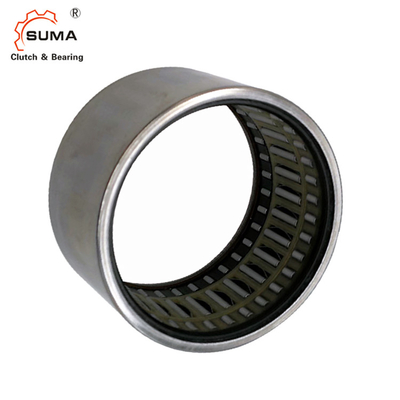

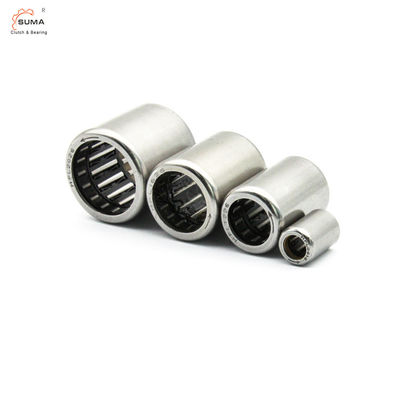

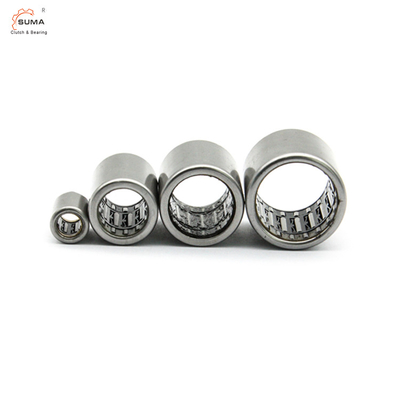

Những bức ảnhcủa HFL0822 vòng bi lăn hình cốc rút
