| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SUMA |
| Chứng nhận: | ISO SGS |
| Số mô hình: | CF24 CF24UU |
| Số lượng đặt hàng tối thiểu: | 10 chiếc |
|---|---|
| Giá bán: | USD5-USD6 PER PIECE |
| chi tiết đóng gói: | Hộp carton / Hộp gỗ |
| Thời gian giao hàng: | 2-5 ngày |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, Paypal |
| Khả năng cung cấp: | 100000 chiếc mỗi tháng |
| tên sản phẩm: | Máy theo dõi phẳng Cam CF24 CF24UU | Vật chất: | Thép chịu lực GCr15 |
|---|---|---|---|
| Bề mặt đường đua bên ngoài: | Hình trụ | Bưu kiện: | Mỗi trong túi nhựa + Hộp Carton |
| Sự bảo đảm: | 6 tháng | Hải cảng: | Thượng Hải / Ninh Ba |
| OEM: | Chấp nhận | Thời gian giao hàng: | 3-5 ngày |
| Làm nổi bật: | Loại khe cắm Người theo dõi cam phẳng,Vòng ngoài hình trụ Người theo dõi cam phẳng,Người theo dõi cam loại đinh tán CF24 |
||

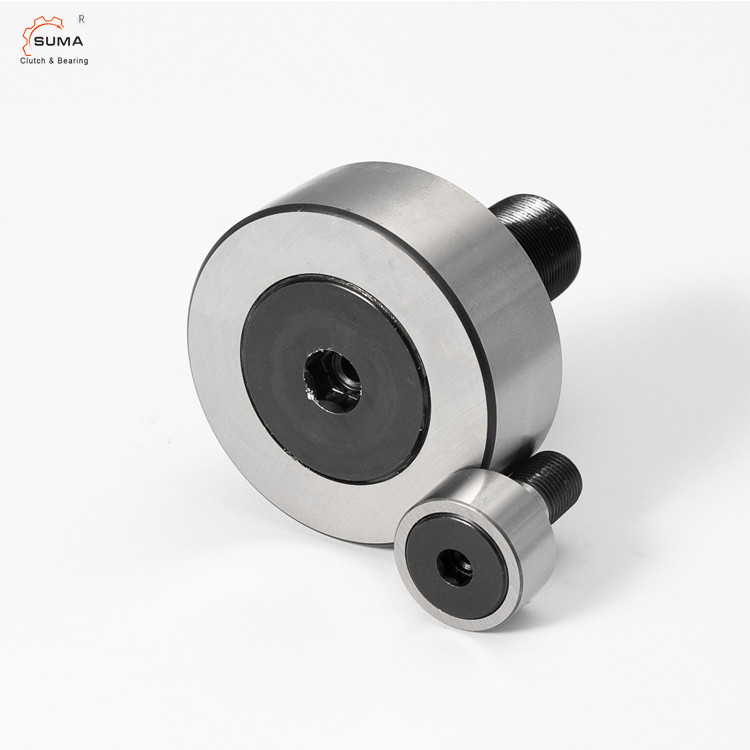

Dòng CF Vòng ngoài hình trụ Loại khe cắm Tấm hình cam phẳng CF24 CF24UU
Đặc điểm của Người theo dõi phẳng Cam
Mô hình CF,Vòng ngoài hình trụ, Loại khe cắm đầu phẳng
Mẫu CF-R,Vòng ngoài hình cầu, Loại khe cắm đầu phẳng
Kích thước và Công suất củaNgười theo dõi Flat Cam
|
Stud Đường kính
d |
Mô hình Không. |
Kích thước chính MM | ||||||||||||
|
Đường kính ngoài
D |
Chiều rộng vòng ngoài
C |
Phân luồng
G |
G1 |
B |
Tổng chiều dài B1 |
B2 |
B3 |
C1 |
d1 |
d2 |
rsmin |
Chiều cao vai f (Tối thiểu) |
||
| 5 | CF 5 | 13 | 9 | M5 × 0,8 | 7,5 | 10 | 23 | 13 | - | 0,5 | 3.1＊ | - | 0,3 | 9,7 |
| 6 | CF 6 | 16 | 11 | M6 × 1 | số 8 | 12 | 28 | 16 | - | 0,6 | 4＊ | - | 0,3 | 11 |
| số 8 | CF 8 | 19 | 11 | M8 × 1,25 | 10 | 12 | 32 | 20 | - | 0,6 | 4＊ | - | 0,3 | 13 |
| 10 | CF 10 | 22 | 12 | M10 × 1,25 | 12 | 13 | 36 | 23 | - | 0,6 | 4＊ | - | 0,3 | 15 |
| 10 | CF 10-1 | 26 | 12 | M10 × 1,25 | 12 | 13 | 36 | 23 | - | 0,6 | 4＊ | - | 0,3 | 15 |
| 12 | CF 12 | 30 | 14 | M12 × 1,5 | 13 | 15 | 40 | 25 | 6 | 0,6 | 6 | 3 | 0,6 | 20 |
| 12 | CF 12-1 | 32 | 14 | M12 × 1,5 | 13 | 15 | 40 | 25 | 6 | 0,6 | 6 | 3 | 0,6 | 20 |
| 16 | CF 16 | 35 | 18 | M16 × 1,5 | 17 | 19,5 | 52 | 32,5 | số 8 | 0,8 | 6 | 3 | 0,6 | 24 |
| 18 | CF 18 | 40 | 20 | M18 × 1,5 | 19 | 21,5 | 58 | 36,5 | số 8 | 0,8 | 6 | 3 | 1 | 26 |
| 20 | CF 20 | 52 | 24 | M20 × 1,5 | 21 | 25,5 | 66 | 40,5 | 9 | 0,8 | số 8 | 4 | 1 | 36 |
| 20 | CF 20-1 | 47 | 24 | M20 × 1,5 | 21 | 25,5 | 66 | 40,5 | 9 | 0,8 | số 8 | 4 | 1 | 36 |
| 24 | CF 24 | 62 | 29 | M24 × 1,5 | 25 | 30,5 | 80 | 49,5 | 11 | 0,8 | số 8 | 4 | 1 | 40 |
| 24 | CF 24-1 | 72 | 29 | M24 × 1,5 | 25 | 30,5 | 80 | 49,5 | 11 | 0,8 | số 8 | 4 | 1 | 40 |
| 30 | CF 30 | 80 | 35 | M30 × 1,5 | 32 | 37 | 100 | 63 | 15 | 1 | số 8 | 4 | 1 | 46 |
| 30 | CF 30-1 | 85 | 35 | M30 × 1,5 | 32 | 37 | 100 | 63 | 15 | 1 | số 8 | 4 | 1 | 46 |
| 30 | CF 30-2 | 90 | 35 | M30 × 1,5 | 32 | 37 | 100 | 63 | 15 | 1 | số 8 | 4 | 1 | 46 |
| Xếp hạng tải cơ bản |
Tải trọng tối đa cho phép F0 kN |
Theo dõi khả năng chịu tải | Giới hạn tốc độ quay * | Đa số | |||||||
|
Mô hình Không. |
Có lồng | Con lăn đầy đủ |
Vòng ngoài hình trụ
kN |
Vòng ngoài hình cầu
kN |
Có lồng
phút-1 |
Con lăn đầy đủ
phút-1 |
Có lồng g |
Con lăn đầy đủ g |
|||
|
C kN |
C0 kN |
C kN |
C0 kN |
||||||||
| CF 5 | 3,14 | 2,77 | - | - | 1,42 | 2,25 | 0,53 | 29000 | - | 10,5 | - |
| CF 6 | 3.59 | 3.58 | 6,94 | 8.5 | 2,11 | 3,43 | 1,08 | 25000 | 11000 | 18,5 | 19 |
| CF 8 | 4,17 | 4,65 | 8.13 | 11,2 | 4,73 | 4.02 | 1,37 | 20000 | 8700 | 28,5 | 29 |
| CF 10 | 5.33 | 6,78 | 9,42 | 14.3 | 5,81 | 4,7 | 1,67 | 17000 | 7200 | 45 | 46 |
| CF 10-1 | 5.33 | 6,78 | 9,42 | 14.3 | 5,81 | 5,49 | 2,06 | 17000 | 7200 | 60 | 61 |
| CF 12 | 7.87 | 9,79 | 13.4 | 19.8 | 9.37 | 7,06 | 2,45 | 14000 | 5800 | 95 | 97 |
| CF 12-1 | 7.87 | 9,79 | 13.4 | 19.8 | 9.37 | 7.45 | 2,74 | 14000 | 5800 | 105 | 107 |
| CF 16 | 12 | 18.3 | 20,6 | 37,6 | 17.3 | 11,2 | 3,14 | 10000 | 4500 | 170 | 173 |
| CF 18 | 14,7 | 25,2 | 25,2 | 51.3 | 26.1 | 14.4 | 3,72 | 8500 | 3800 | 250 | 255 |
| CF 20 | 20,7 | 34.8 | 33,2 | 64.8 | 32.1 | 23,2 | 8.23 | 7000 | 3400 | 460 | 465 |
| CF 20-1 | 20,7 | 34.8 | 33,2 | 64.8 | 32.1 | 21 | 7.15 | 7000 | 3400 | 385 | 390 |
| CF 24 | 30,6 | 53,2 | 46,7 | 92,9 | 49,5 | 34,2 | 10,5 | 6500 | 2900 | 815 | 820 |
| CF 24-1 | 30,6 | 53,2 | 46,7 | 92,9 | 49,5 | 39,8 | 12,9 | 6500 | 2900 | 1140 | 1140 |
| CF 30 | 45.4 | 87,6 | 67,6 | 145 | 73,7 | 52,6 | 14,9 | 5000 | 2300 | 1870 | 1870 |
| CF 30-1 | 45.4 | 87,6 | 67,6 | 145 | 73,7 | 56 | 16.1 | 5000 | 2300 | Năm 2030 | Năm 2030 |
| CF 30-2 | 45.4 | 87,6 | 67,6 | 145 | 73,7 | 59.3 | 17.3 | 5000 | 2300 | 2220 | 2220 |
