Người theo dõi Stud Type Cam
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | CCFH-1 3/4-SB |

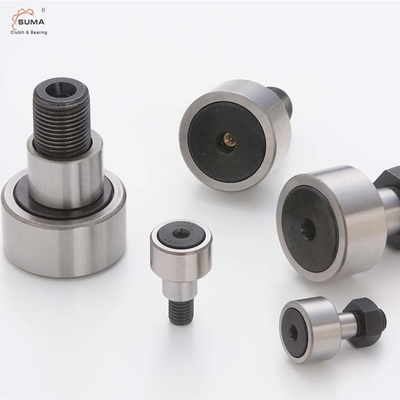

CCFE-SB Vòng bi lệch tâm kiểu đinh tán cam CCFH-1 3/4-SB
Dữ liệu kỹ thuật
Kích thước và dung tích
|
BRG.KHÔNG. |
LĂN DIA. (RD) +.000 -.001 |
TRỤC LĂN BỀ RỘNG (W) +.000 -.005 |
BUỒN. L'GTH. (G *) +.000 -.010 |
BUỒN.DIA. (BD) ± 0,001 |
NGHIÊN CỨU L'GTH. (SL) |
TỐI THIỂU.THR'D L'GTH. (TL) |
KHỎE THR'DS. |
ECC. |
ỐP LƯNG.PHÙ HỢP- TING KÍCH THƯỚC (F) |
** THU NHẬP.KÉO DÀI TORQUE LBS.- TRONG. |
TỐI ĐA.THỐNG KÊ CÔNG SUẤT LBS. |
DYN CƠ BẢN. XẾP HẠNG LBS. |
| CCFE-1/2-N-SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
| CCFE-1/2-SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| CCFE-9/16-SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
| CCFE-5/8-SB | .625 | .4375 | .437 | .375 | 3/4 | 16/5 | 1 / 4-28 | .015 | - | 35 | 1215 | 955 |
| CCFE-11/16-SB | .6875 | .4375 | .437 | .375 | 3/4 | 16/5 | 1 / 4-28 | .015 | - | 35 | 1215 | 955 |
| CCFE-3/4-SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3 / 8-24 | .015 | 16/3 | 95 | 2065 | 1660 |
| CCFE-7/8-SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3 / 8-24 | .015 | 16/3 | 95 | 2065 | 1660 |
| CCFE-1-SB | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7 / 16-20 | .030 | 16/3 | 250 | 3060 | 2225 |
| CCFE-1 1/8-SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7 / 16-20 | .030 | 16/3 | 250 | 3060 | 2225 |
| CCFE-1 1/4-SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1 / 2-20 | .030 | 16/3 | 350 | 4250 | 3930 |
| CCFE-1 3/8-SB | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1 / 2-20 | .030 | 16/3 | 350 | 4250 | 3930 |
| CCFE-1 1/2-SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5 / 8-18 | .030 | 16/3 | 650 | 5640 | 4840 |
| CCFE-1 5/8-SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5 / 8-18 | .030 | 16/3 | 650 | 5640 | 4840 |
| CCFE-1 3/4-SB | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3 / 4-16 | .030 | 16/3 | 1250 | 7920 | 6385 |
| CCFE-1 7/8-SB | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3 / 4-16 | .030 | 16/3 | 1250 | 7920 | 6385 |
| CCFE-2-SB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7 / 8-14 | .030 | 16/3 | 1500 | 10570 | 8090 |
| CCFE-2 1/4-SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7 / 8-14 | .030 | 16/3 | 1500 | 10570 | 8090 |
| CCFE-2 1/2-SB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 16/3 | 2250 | 16450 | 11720 |
| CCFE-2 3/4-SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 16/3 | 2250 | 16450 | 11720 |
| CCFE-3-SB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ① 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/4-SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ① 1/4 | 3450 | 24910 | 15720 |
| CCFE-3 1/2-SB | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3 / 8-12 | .060 | ① 1/4 | 4200 | 31625 | 22800 |
| CCFE-4-SB | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1 / 2-12 | .060 | ① 1/4 | 5000 | 44770 | 29985 |
Đặc trưng
Vòng bi Follower Stud Cam lệch tâmbao gồm nhiều cấu trúc nhỏ gọn, độ chính xác quay cao, nhiều chủng loại, khả năng thích ứng rộng và lắp đặt dễ dàng và nó có thể chịu tải trọng hướng tâm cao và tải trọng chấn động nhất định và được sử dụng rộng rãi trong máy công cụ, máy luyện kim, dệt và in, dây chuyền chế biến, v.v.
Vòng bi Follower Stud Cam lệch tâmbao gồm vòng ngoài thành dày được gia công, con lăn kim hoặc bộ con lăn hình trụ, hoặc bộ dẫn hướng lồng hoặc con lăn kim bổ sung đầy đủ, vòng trong hoặc bu lông và con dấu.
