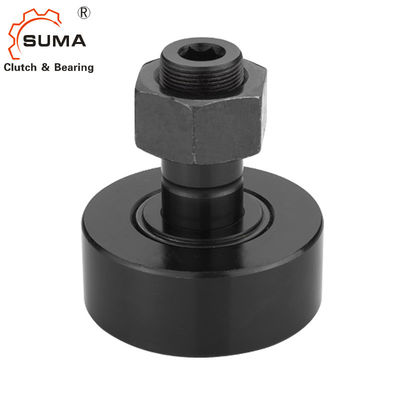

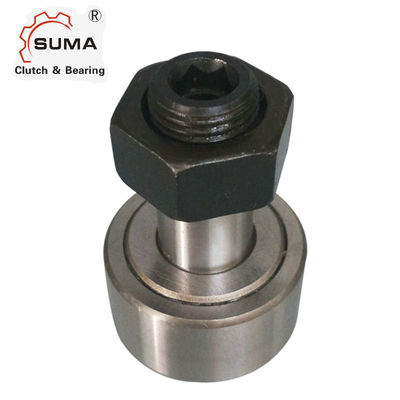

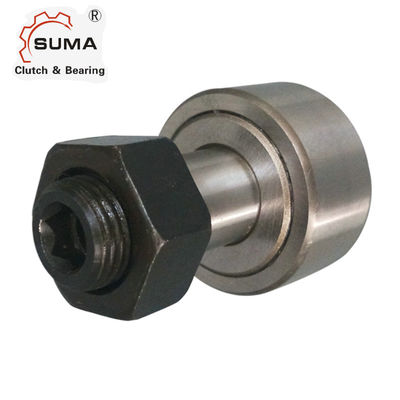

CFH-1 7/8-B Vòng bi kín theo dõi con lăn Cam Follower
Đặc trưng
Nó có thể chịu tải trọng hướng tâm cao và tải trọng chấn động nhất định và được sử dụng rộng rãi trong máy công cụ, luyện kim, dệt và máy in, dây chuyền chế biến, v.v.
Thành phần: vòng ngoài thành dày được gia công, con lăn kim hoặc bộ con lăn hình trụ, hoặc bộ dẫn hướng lồng hoặc con lăn kim bổ sung đầy đủ, vòng trong hoặc bu lông và con dấu.
Có: nhiều cấu trúc nhỏ gọn, độ chính xác quay cao, nhiều loại, khả năng thích ứng rộng và dễ dàng lắp đặt.
Kích thước và dung tích
KHÔNG BỊ ĐÁNH GIÁ BRG. KHÔNG. |
DẤU BRG. KHÔNG. |
ROL LER |
ROL LER |
HỌC DIA (SD) |
HỌC GTH |
TỐI THIỂU. EAD GTH |
TỐT EAD |
LÒ DẦU | LUB NỐI KÍCH THƯỚC (F) |
RRCOM. CL AMPING TORQUE LBS. TRONG |
|
HỐ TER |
HỐ (HD) |
||||||||||
CFH-1/2-B | CFH-1/2-B | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1 / 4-28 | 35 | |||
CFH-9/16-B | CFH-9/16-B | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1 / 4-28 | 35 | |||
CFH-5/8-B | CFH-5/8-B | 0,625 | 0,4375 | 0,3125 | 3/4 | 16/5 | 5 / 16-24 | 90 | |||
CFH-11/16-B | CFH-11/16-B | 0,6875 | 0,4375 | 0,3125 | 3/4 | 16/5 | 5 / 16-24 | 90 | |||
CFH-3/4-B | CFH-3/4-B | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7 / 16-20 | 1/4 | 3/32 | 16/3 | 250 |
CFH-7/8-B | CFH-7/8-B | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7 / 16-20 | 1/4 | 3/32 | 16/3 | 250 |
CFH-1-B | CFH-1-B | 1.000 | 0,625 | 0,625 | 1 | 1/2 | 5 / 8-18 | 1/4 | 3/32 | 16/3 | 650 |
CFH-1 1/8-B | CFH-1 1/8-B | 1.1250 | 0,625 | 0,625 | 1 | 1/2 | 5 / 8-18 | 1/4 | 3/32 | 16/3 | 650 |
CFH-1 1/4-B | CFH-1 1/4-B | 1.250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3 / 4-16 | 16/5 | 3/32 | 16/3 | 1250 |
CFH-1 3/8-B | CFH-1 3/8-B | 1.375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3 / 4-16 | 16/5 | 3/32 | 16/3 | 1250 |
CFH-1 1/2-B | CFH-1 1/2-B | 1.500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7 / 8-14 | 3/8 | 3/32 | 16/3 | 1500 |
CFH-1 5/8-B | CFH-1 5/8-B | 1.625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7 / 8-14 | 3/8 | 3/32 | 16/3 | 1500 |
CFH-1 3/4-B | CFH-1 3/4-B | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 16/7 | 3/32 | 16/3 | 2250 |
CFH-1 7/8-B | CFH-1 7/8-B | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 16/7 | 3/32 | 16/3 | 2250 |
CFH-2-B | CFH-2-B | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1 / 8-12 | 1/2 | 1/8 | 16/3 | 2800 |
CFH-2 1/4-B | CFH-2 1/4-B | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1 / 8-12 | 1/2 | 1/8 | 16/3 | 2800 |
CFH-2 1/2-B | CFH-2 1/2-B | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 16/9 | 1/8 | 16/3 | 3450 |
CFH-2 3/4-B | CFH-2 3/4-B | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 16/9 | 1/8 | 16/3 | 3450 |
CFH-3-B | CFH-3-B | 3.000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1 / 2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CFH-3 1/4-B | CFH-3 1/4-B | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1 / 2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CFH-3 1/2-B | CFH-3 1/2-B | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3 / 4-12 | 16/11 | 1/8 | 1/4 | 5000 |
CFH-4-B | CFH-4-B | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 |
Dữ liệu kỹ thuật
Tên sản phẩm | Con lăn theo dõi loại đinh tán CFH-1 7/8-B |
Mô hình | CFH-1 7/8-B |
Vật chất | GCr15 |
Bưu kiện | Hộp Carton / Hộp gỗ, ròng rọc, v.v. |
Điều khoản thanh toán | TT.L / C, D / A, D / P, Western Union |
Thời gian giao hàng | 2-4 ngày đối với mẫu, 7 ngày đối với đơn đặt hàng lớn |
