NATR10 NATV10 Loại vòng bi lăn theo dõi
Mặc dù có tiết diện nhỏ hơn nhưng khả năng chịu tải cao hơn, được trang bị con lăn chịu lực hình kim mỏng và dài (đường kính con lăn D≤5mm, L / D≥2,5, L là chiều dài của con lăn) nên cấu trúc hướng tâm là nhỏ gọn, kích thước đường kính của nó và khả năng chịu tải và các loại vòng bi khác, đường kính tối thiểu, đặc biệt là đối với kích thước hướng tâm cấu trúc hỗ trợ hạn chế.
Kích thước và dung tích
Trục Dia. |
Chỉ định vòng bi | Kích thước ranh giới | Cân nặng | ||||||
Không có Cuộc đua bên trong |
Với Cuộc đua bên trong |
d | D | B | C | d1 | rs | g | |
mm | mm | min | |||||||
16 | NATR 5 | NATR 5 PP | 5 | 16 | 12 | 11 | 12 | 0,15 | 14 |
NATV 5 | NATV 5 PP | 5 | 16 | 12 | 11 | 12 | 0,15 | 15 | |
19 | NATR 6 | NATR 6 PP | 6 | 19 | 12 | 11 | 14 | 0,15 | 20 |
NATV 6 | NATV 6 PP | 6 | 19 | 12 | 11 | 14 | 0,15 | 21 | |
24 | NATR 8 | NATR 8 PP | số 8 | 24 | 15 | 14 | 19 | 0,3 | 41 |
NATV 8 | NATV 8 PP | số 8 | 24 | 15 | 14 | 19 | 0,3 | 42 | |
30 | NATR 10 | NATR 10 PP | 10 | 30 | 15 | 14 | 23 | 0,6 | 64 |
NATV 10 | NATV 10 PP | 10 | 30 | 15 | 14 | 23 | 0,6 | 65 | |
32 | NATR 12 | NATR 12 PP | 12 | 32 | 15 | 14 | 25 | 0,6 | 72 |
NATV 12 | NATV 12 PP | 12 | 32 | 15 | 14 | 25 | 0,6 | 72 | |
35 | NATR 15 | NATR 15 PP | 15 | 35 | 19 | 18 | 27 | 0,6 | 103 |
NATV 15 | NATV 15 PP | 15 | 35 | 19 | 18 | 27 | 0,6 | 105 | |
40 | NATR 17 | NATR 17 PP | 17 | 40 | 21 | 20 | 32 | 1 | 144 |
NATV 17 | NATV 17 PP | 17 | 40 | 21 | 20 | 32 | 1 | 152 | |
47 | NATR 20 | NATR 20 PP | 20 | 47 | 25 | 24 | 37 | 1 | 246 |
NATV 20 | NATV 20 PP | 20 | 47 | 25 | 24 | 37 | 1 | 254 | |
52 | NATR 25 | NATR 25 PP | 25 | 52 | 25 | 24 | 42 | 1 | 275 |
NATV 25 | NATV 25 PP | 25 | 52 | 25 | 24 | 42 | 1 | 285 | |
62 | NATR 30 | NATR 30 PP | 30 | 62 | 29 | 28 | 51 | 1 | 470 |
NATV 30 | NATV 30 PP | 30 | 62 | 29 | 28 | 51 | 1 | 481 | |
72 | NATR 35 | NATR 35 PP | 35 | 72 | 29 | 28 | 58 | 1.1 | 635 |
NATV 35 | NATV 35 PP | 35 | 72 | 29 | 28 | 58 | 1.1 | 647 | |
80 | NATR 40 | NATR 40 PP | 40 | 80 | 32 | 30 | 66 | 1.1 | 805 |
NATV 40 | NATV 40 PP | 40 | 80 | 32 | 30 | 66 | 1.1 | 890 | |
85 | NATR 45 | NATR 45 PP | 45 | 85 | 32 | 30 | 72 | 1.1 | 910 |
90 | NATR 50 | NATR 50 PP | 50 | 90 | 32 | 30 | 76 | 1.1 | 960 |
NATV 50 | NATV 50 PP | 50 | 90 | 32 | 30 | 76 | 1.1 | 990 |

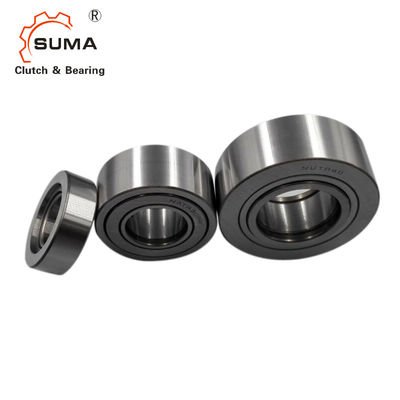

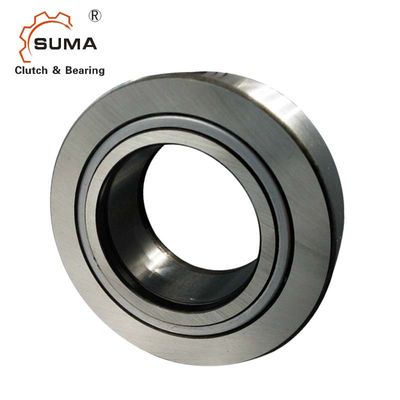

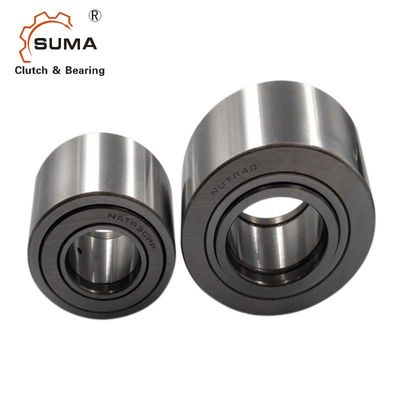

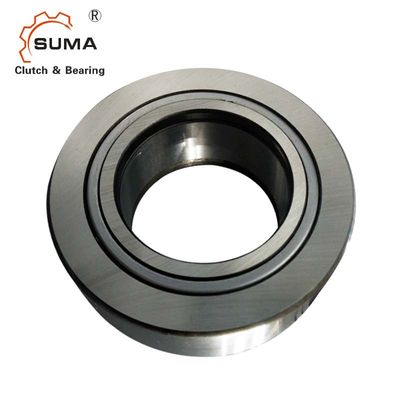

Những bức ảnh
