Bộ ly hợp loại DC Sprag
Tom lược
Loại DC là một lồng quay tự do kiểu phun không có vòng đua bên trong hoặc bên ngoài.Nó phải được lắp đặt trong một thiết kế cung cấp đường đua, hỗ trợ chịu lực cho tải trọng hướng tâm và hướng tâm, bôi trơn và làm kín.Loại DC phiên bản-N chấp nhận tất cả các loại chất bôi trơn hiện đang được sử dụng trong thiết bị truyền lực.
Không được vượt quá dung sai không gian mở rộng.Vòng đua bên trong và vòng đua bên ngoài đều phải có chiều rộng đồng bằng tối thiểu “e”, không có bất kỳ phần lõm nào, để đảm bảo bánh lái tự do hoạt động chính xác như được hiển thị trên các trang sau.
Ngoài ra, các đường đua có thể được thực hiện trong trường hợp trục hoặc vỏ thép cứng theo thông số kỹ thuật bên dưới.Độ cứng bề mặt của chi tiết đã hoàn thiện phải là HRC 60 đến 62, cho độ sâu tối thiểu là 0,6 mm.
Độ cứng lõi là HRC35 đến 45. Độ nhám bề mặt không vượt quá 22CLA.Độ côn tối đa giữa các vòng đua: 0,007 mm cho chiều rộng 25 mm.
Kích thước và dung tích
Kích thước
|
TKN1) |
Tốc độ vượt mức |
Sprag không gian
|
KHÔNG. trong số các clip
|
Không. thuốc xịt |
Cân nặng | ||||||
nimax2) | namax3) | Øa + 0,008 -0,005 |
Øc ± 0,013 | emin | Ødmin | Øbmax | ||||||
[Nm] | [phút-1] | [phút -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | |||
DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33 ± 0,075 | 10 | 50 | 15 | - | 12 | 0,03 |
DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33 ± 0,075 | 13,5 | 58 | 18 | - | 14 | 0,055 |
DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8,33 ± 0,075 | 13,5 | 62 | 20 | - | 14 | 0,06 |
DC3175 (3C) -N | 159 | 6000 | 3000 | 31,75 | 48.41 | 8,33 ± 0,075 | 13,5 | 63 | 21 | 3 | 16 | 0,06 |
DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8,33 ± 0,075 | 16 | 71 | 25 | - | 18 | 0,085 |
DC4127 (3C) -N | 224 | 4600 | 2300 | 41.275 | 57,935 | 8,33 ± 0,075 | 13,5 | 75 | 27 | 3 | 18 | 0,09 |
DC4445A-N | 363 | 4300 | 2100 | 44,45 | 61,11 | 8,33 ± 0,1 | 16 | 79 | 29 | - | 20 | 0,095 |
DC4972 (4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8,33 ± 0,1 | 13,5 | 86 | 33 | 4 | 22 | 0,1 |
DC5476A-N | 525 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 16 | 92 | 36 | - | 24 | 0,11 |
DC5476A (4C) -N | 525 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
DC5476B (4C) -N | 769 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
DC5476C (4C) -N | 990 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
DC5776A-N | 604 | 3300 | 1600 | 57,76 | 74.42 | 8,33 ± 0,1 | 16 | 98 | 38 | - | 26 | 0,11 |
DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8,33 ± 0,1 | 21 | 104 | 42 | - | 26 | 0,175 |
DC7221 (5C) -N | 675 | 2600 | 1300 | 72.217 | 88,877 | 8,33 ± 0,1 | 13,5 | 115 | 48 | 5 | 30 | 0,14 |
DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88,877 | 8,33 ± 0,1 | 21 | 115 | 48 | - | 30 | 0,185 |
DC7221B (5C) -N | 1279 | 2600 | 1300 | 72.217 | 88,877 | 8,33 ± 0,1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
DC7969C (5C) -N | 2038 | 2400 | 1200 | 79,698 | 96.358 | 8,33 ± 0,1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100.000 | 8,33 ± 0,1 | 25.4 | 132 | 55 | - | 34 | 0,27 |
DC8729A-N | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8,33 ± 0,1 | 16 | 134 | 58 | - | 34 | 0,165 |
DC10323A (5C) * - N | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8,33 ± 0,1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C * -N | 4800 | 1500 | 750 | 123.340 ** | 140.000 | 8,33 ± 0,1 | 25.4 | 184 | 80 | - | 50 | 0,4 |
DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142.88 | 9,50 ± 0,1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
LƯU Ý
1) T max = 2 × T KN
»Tham khảo Lựa chọn từ trang 12 đến 19
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
*) Mặt bích định tâm lồng bên trong thì ngược lại
bên
**) Mở rộng dung sai đến ± 0,013 cho phép
Gắn ví dụ

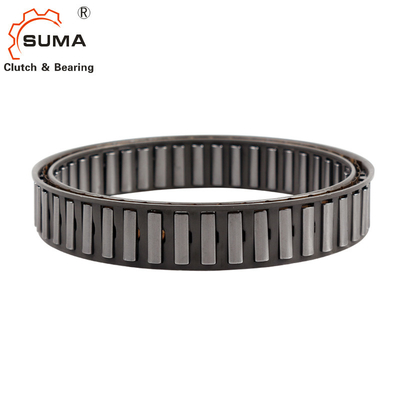

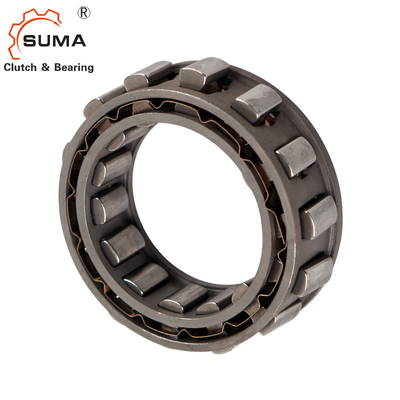

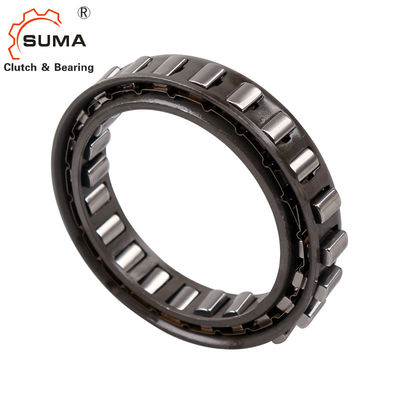

Những bức ảnh
