| Nguồn gốc | TRUNG QUỐC |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | STO40 |

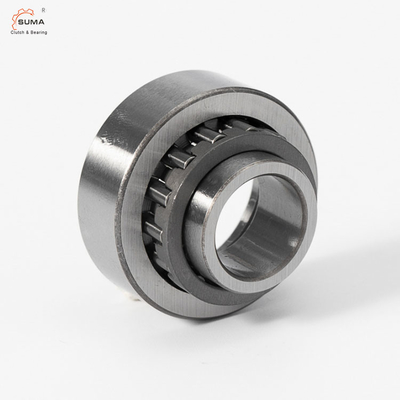

STO30 STO35 STO40 Hỗ trợ con lăn Vòng bi kim với vòng trong
Các tính năng của con lăn hỗ trợ STO
Dòng STO Hỗ trợ con lăn, không có vòng mặt bích, có vòng trong.
Dòng RSTOCon lăn đỡ, không có vòng mặt bích, có vòng trong.
Loại STO có vòng trong, các vòng trong và vòng ngoài và cụm lồng lăn kim phù hợp của chúng có thể được lắp đặt riêng biệt.
Con lăn hỗ trợ loại RSTO không có vòng trong và con lăn hỗ trợ có thể chạy trực tiếp trên trục cứng làm mương.
Vì con lăn đỡ kiểu RSTO và STO không có gân và vòng giữ mặt cuối, chúng phải được dẫn hướng dọc trục trong quá trình lắp đặt và bề mặt dẫn hướng của chúng ít nhất phải được gia công chính xác.
Kích thước và dung tíchof Con lăn theo dõi loại Yoke
| Kích thước | Khối lượng | Chỉ định | ||||||||||||||
| D | d | C | B | D1 | F | E | r | r1,2 | C | C0 | Pu | Fr | F0r | |||
| mm | Kilôgam | kN | kN | kN | r / phút | |||||||||||
| 19 | 6 | 9,8 | 10 | - | 10 | 13 | 0,3 | 0,3 | 0,017 | STO 6 TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
| 6 | 11,8 | 12 | 16 | 10 | - | 0,3 | 0,3 | 0,022 | NA 22 / 6.2RS | 4,02 | 3,65 | 0,425 | 2,55 | 3,6 | 7000 | |
| 24 | số 8 | 9,8 | 10 | - | 12 | 15 | 0,3 | 0,3 | 0,026 | STO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10,8 | 7000 |
| số 8 | 11,8 | 12 | 18 | 12 | - | 0,3 | 0,3 | 0,034 | NA 22 / 8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
| 30 | 10 | 11,8 | 12 | - | 14 | 20 | 0,3 | 0,3 | 0,049 | STO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
| 10 | 13,8 | 14 | 20 | 14 | - | 0,6 | 0,3 | 0,06 | NA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
| 32 | 12 | 11,8 | 12 | - | 16 | 22 | 0,3 | 0,3 | 0,057 | STO 12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
| 12 | 13,8 | 14 | 22 | 16 | - | 0,6 | 0,3 | 0,067 | NA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
| 35 | 15 | 11,8 | 12 | - | 20 | 26 | 0,3 | 0,3 | 0,063 | STO 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
| 15 | 13,8 | 14 | 26 | 20 | - | 0,6 | 0,3 | 0,075 | NA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
| 40 | 17 | 15,8 | 16 | - | 22 | 29 | 0,3 | 0,3 | 0,11 | STO 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 |
| 17 | 15,8 | 16 | 28 | 22 | - | 1 | 0,3 | 0,11 | NA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 | |
| 47 | 20 | 15,8 | 16 | - | 25 | 32 | 0,3 | 0,3 | 0,15 | STO 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
| 20 | 17,8 | 18 | 33 | 25 | - | 1 | 0,3 | 0,18 | NA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
| 52 | 25 | 15,8 | 16 | - | 30 | 37 | 0,3 | 0,3 | 0,18 | STO 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
| 25 | 17,8 | 18 | 38 | 30 | - | 1 | 0,3 | 0,21 | NA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
| 62 | 30 | 19,8 | 20 | - | 38 | 46 | 0,6 | 0,6 | 0,31 | STO 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2800 |
| 30 | 19,8 | 20 | 43 | 35 | - | 1 | 0,3 | 0,32 | NA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2600 | |
| 72 | 35 | 19,8 | 20 | - | 42 | 50 | 0,6 | 0,6 | 0,44 | STO 35 | 25,5 | 40,5 | 5 | 36 | 51 | 2200 |
| 35 | 22,7 | 23 | 50 | 42 | - | 1,1 | 0,6 | 0,51 | NA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
| 80 | 40 | 19,8 | 20 | - | 50 | 58 | 1 | 1 | 0,53 | STO 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900 |
| 40 | 22,7 | 23 | 57 | 48 | - | 1,1 | 0,6 | 0,63 | NA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900 | |
| 85 | 45 | 19,8 | 20 | - | 55 | 63 | 1 | 1 | 0,58 | STO 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
| 90 | 50 | 19,8 | 20 | - | 60 | 68 | 1 | 1 | 0,62 | STO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
| 50 | 22,7 | 23 | 68 | - | - | 1,1 | 0,6 | 0,69 | NA2210.2RS | 28,1 | 43 | 5,3 | 34,5 | 50 | 1600 | |
BƯU KIỆNof Con lăn hỗ trợ
