| Nguồn gốc | TRUNG QUỐC |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | AV90 |

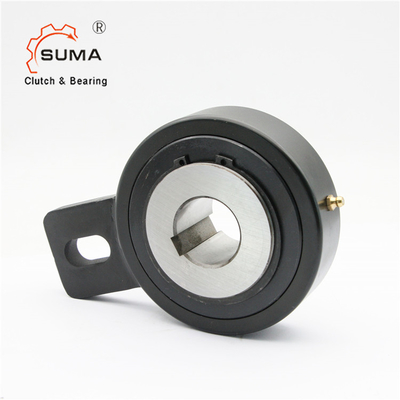

AV90 AV100 AV110 Bộ ly hợp con lăn một chiều
Dữ liệu kỹ thuật
PECI
| SỰ CHỈ RÕ | |
| Người mẫu | AV90 |
| Đường kính lỗ khoan | 90mm |
| Đường kính ngoài | 260mm |
| Độ dày | 90mm |
| Công suất mô-men xoắn | 7125Nm |
| Tốc độ vượt mức | 200r / phút |
| Trọng lượng | 24,5kg |
| Bưu kiện | Gói công nghiệp |
| Thời gian giao hàng | 7-10 ngày |
| Điều khoản thanh toán | TT, L / C, D / P, D / A, Western Union, Paypal |
Loại AV là loại bánh lăn tự do.Nó được thiết kế khép kín, được định tâm bởi các ổ trục trơn cho tốc độ quay thấp và được niêm phong bằng cách sử dụng các con dấu mê cung bằng kim loại được bảo vệ bằng lá chắn.
Thiết bị được cung cấp mỡ bôi trơn, sẵn sàng lắp đặt ở vị trí ngang hoặc dọc.Chủ yếu được sử dụng làm điểm tựa, công suất mô-men xoắn cao đối với yêu cầu không gian tối thiểu.Thiết kế này phù hợp để sử dụng trong môi trường khó khăn.Một bu lông, được giữ chặt vào một bộ phận cố định của máy và đi qua thông qua rãnh trong cánh tay mô-men xoắn, cung cấp điểm dừng quay.
Khe hở xuyên tâm trên bu lông này phải bằng 1-3% chiều rộng rãnh.
Cánh tay đòn và các ổ trục không được ứng suất trước.Thiết kế con lăn làm cho loại AV lý tưởng cho các ứng dụng lập chỉ mục ánh sáng.
Kích thước và dung tích
| Loại hình | Kích thước | TKN1) | Tốc độ vượt mức | Trọng lượng | Kéo mô-men xoắn | ||||||||||
| AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
| [mm] | [Nm] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | số 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | số 8 | 1 | 3,4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | số 8 | 1 | 3,3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8.7 | 360 | |
| 90 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24,5 | 360 | |
| 100 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23,5 | 360 | |
| 110 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22,5 | 360 | |
| 120 * | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 | |
Gắn ví dụ
