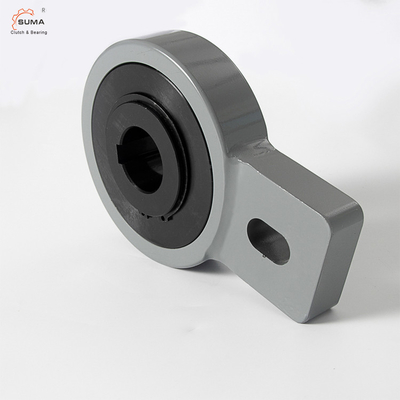

AV60 AV70 Loại con lăn một chiều Ly hợp quay ngược
Đặc điểm củaLoại con lăn Bộ ly hợp mặt sau tự do
Loại AV là loại bánh lăn tự do.Nó được thiết kế khép kín, được định tâm bởi các ổ trục trơn cho tốc độ quay thấp và được niêm phong bằng cách sử dụng các con dấu mê cung bằng kim loại được bảo vệ bằng lá chắn.
Để ngăn chặn hiện tượng đảo chiều hoặc trơn trượt khi băng tải nghiêng đang đỗ dưới tải, sau khi tính toán mômen hãm, tùy trường hợp cụ thể người ta lắp thêm thiết bị hỗ trợ quay ngược hoặc hãm quay tự do.Con lăn quay lại, phù hợp với trống đầu, được truyền động bằng bộ giảm tốc, công suất lớn, đường kính của trống lớn và băng tải có bộ giảm tốc trên ZQ65 phù hợp hơn để vận chuyển hướng lên và góc nghiêng nhỏ hơn lớn hơn hoặc bằng 18 độ.Băng tải có ưu điểm là lùi nhanh và khoảng cách đảo chiều nhỏ, là loại băng tải được ưa chuộng cho các băng tải có độ nghiêng vừa và lớn.Được sử dụng rộng rãi trong kết hợp bộ giảm tốc, nhà máy luyện cốc và máy móc vận chuyển, băng tải, vận thăng, thùng phuy điện và các thiết bị cơ khí khác đòi hỏi các yêu cầu về backstop.
Thiết bị được cung cấp mỡ bôi trơn, sẵn sàng lắp đặt ở vị trí ngang hoặc dọc.Chủ yếu được sử dụng làm điểm tựa, công suất mô-men xoắn cao đối với yêu cầu không gian tối thiểu.Thiết kế này phù hợp để sử dụng trong môi trường khó khăn.Một bu lông, được giữ chặt vào một bộ phận cố định của máy và đi qua
thông qua rãnh trong cánh tay mô-men xoắn, cung cấp điểm dừng quay.Khoảng hở xuyên tâm trên bu lông này
phải bằng 1-3% chiều rộng rãnh.
Cánh tay đòn và các ổ trục không được ứng suất trước.Thiết kế con lăn làm cho loại AV lý tưởng cho các ứng dụng lập chỉ mục ánh sáng.
Kích thước củaLoại con lăn Bộ ly hợp mặt sau tự do
Loại hình | Kích thước | TKN1) | Tốc độ vượt mức | Trọng lượng | Kéo mô-men xoắn | ||||||||||
AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
[mm] | [Nm] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | số 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | số 8 | 1 | 3,4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | số 8 | 1 | 3,3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8.7 | 360 | |
90 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24,5 | 360 | |
100 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23,5 | 360 | |
110 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22,5 | 360 | |
120 * | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 |
