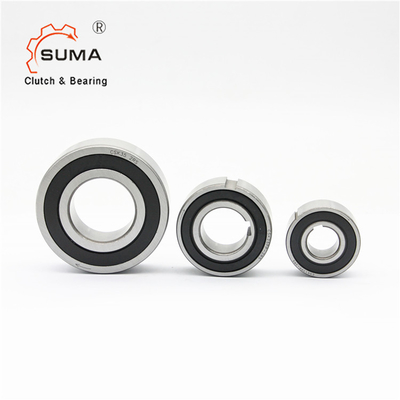

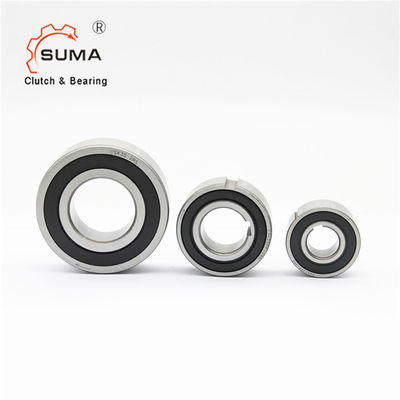

CSK6001 CSK6002 CSK6003 CSK6004 Sprag Nhà cung cấp vòng bi ly hợp một chiều
Lo sợ bị bung vòng bi ly hợp một chiều
Bộ ly hợp CSK thường là các phần tử máy đặc biệt:
Khi quay theo một chiều, không có sự tiếp xúc giữa vòng trong và vòng ngoài, tức là ly hợp một chiều quay tự do.
Khi quay theo hướng khác, vòng trong và vòng ngoài tiếp xúc chặt chẽ, và ly hợp một chiều có thể truyền mômen xoắn cao.
Ngoài mô hình CSK cơ bản, loại CSK..P có tính năng keyway trong cuộc đua nội bộ.
Vì lý do này, nó có thể được khóa vào trục đến dung sai k6.Vòng đua bên ngoài vẫn phải được ép vào một vỏ cứng để chịu được N6.
CSK..PP có tính năng keyway trên cả cuộc đua bên trong và bên ngoài.Dung sai lắp được khuyến nghị là h6 trên trục và H6 trong vỏ cứng.Vui lòng liên hệ với chúng tôi khi nhiệt độ môi trường hoặc nhiệt độ hoạt động không nằm trong phạm vi + 5 ° C đến + 60 ° C.
Dòng sản phẩm vòng bi một chiều CSK có chiều cao tiết diện xuyên tâm nhỏ và còn thường được gọi là Vòng bi một chiều hoặc Vòng bi chống ngược.Vòng bi một chiều được thiết kế để truyền mô-men xoắn giữa trục và vỏ theo một hướng và cho phép chuyển động tự do theo hướng ngược lại.
Kích thước và dung tích
Loại hình | Kích thước | Vòng bi | Chịu tải | Trọng lượng | Kéo mô-men xoắn | |||||
năng động | tĩnh | |||||||||
CSK (KK) | d | TKN1) | N tối đa | D | L | C | C0 | TR | ||
[mm] | [Nm] | [phút-1] | [mm] | [mm] | [kN] | [kN] | [Kilôgam] | [N.cm] | ||
số 8 | - | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,5 | |
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2,77 | 0,04 | 0,7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3,42 | 0,06 | 0,9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0,07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4,46 | 0,11 | 1,3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7.28 | 0,3 | 5,8 | |
40 | - | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |
CSK..2RS | số 8 | 2,5 | 15000 | 22 | 9 | 3,28 | 0,86 | 0,015 | 0,8 | |
12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2,77 | 0,05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7.4 | 3,42 | 0,07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0,09 | 5,6 | ||
20 | 50 | 6000 | 47 | 19 | 9.4 | 4,46 | 0,145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | ||
35 | 175 | 3600 | 72 | 22 | 12,6 | 7.28 | 0,4 | 8.2 | ||
40 | - | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7.4 | 3,42 | 0,055 | 0,9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7.9 | 3.8 | 0,065 | 1.1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10,7 | 5,46 | 0,1 | 1,3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12.3 | 7.88 | 0,18 | 2,2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17.3 | 11,51 | 0,26 | 4.4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21,73 | 15,82 | 0,415 | 5,8 |
