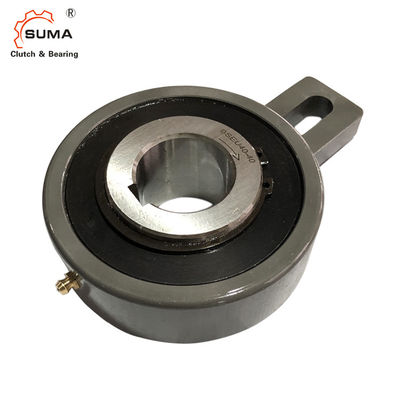

BSEU90-90 Vòng bi ly hợp một chiều cho thang máy xô
Đặc trưng
BSEU series Cam Clutch được phát triển theo phong cách Châu Âu Ly hợp Cam Backstopping có cách sử dụng dễ dàng.Nó có cấu tạo Cam & Con lăn mà con lăn hoạt động như một ổ trục giống như Bộ ly hợp Cam kích thước nhỏ BS.
Vòng đua bên ngoài có hình dạng đặc biệt được kết hợp với cánh tay đòn, vì vậy chỉ cần dừng vòng quay.
Bạn có thể chọn đúng mô hình từ các kích thước lỗ khoan khác nhau từ 20 mm đến 90 mm trong mỗi 5 mm.Khuyến nghị nên sử dụng backstopping cho thang máy quốc gia hoặc băng tải vận chuyển thực phẩm được sử dụng trong nhà máy.
Kích thước và dung tích
Mục | BSEU90-90 |
Vật chất | GCr15 |
Đường kính lỗ khoan. | 90 mm |
Đường kính ngoài. | 190 mm |
Bề rộng | 63 mm |
Công suất mô-men xoắn | 4700 Nm |
Vượt quá tốc độ giới hạn | 250 vòng / phút |
Trọng lượng | 9.265-10.046 kg |
Bưu kiện | Hộp carton, hộp gỗ hoặc theo yêu cầu của bạn |
Người mẫu | Kích thước lỗ khoan | Mô-men xoắn Dung tích (N · m) |
Tối đa Overrunning (r / phút) Cuộc đua bên trong |
D | D2 | L1 | L | B | F | b | N | E | J | W. MIN | W. Max | |
Dia (H7) |
Keyway | |||||||||||||||
BSEU25-20 | 20 | 6 x 2,8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0,999 | 0,948 |
BSEU25-25 | 25 | 8 × 3,3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
BSEU40-20 | 20 | 6 x 2,8 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | số 8 | 1,5 | 3,781 | 3,363 |
BSEU40-25 | 25 | 8 × 3,3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | số 8 | 1,5 | ||
BSEU40-30 | 30 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | số 8 | 1,5 | |||
BSEU40-35 | 35 | 10 × 3,3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | số 8 | 1,5 | ||
BSEU40-40 | 40 | 12 × 3,3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | số 8 | 1,5 | ||
BSEU70-45 | 45 | 14 x 3,8 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | 7.607 | 6,541 |
BSEU70-50 | 50 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | |||
BSEU70-55 | 55 | 16 × 4,3 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18 × 4,4 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20 x 4,9 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10.046 | 9.265 | |
BSEU90-80 | 80 | 22 x 5,4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25 x 5,4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
