Vòng bi trơn hình cầu
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | GEZ63ES GEZ63ES-2RS |

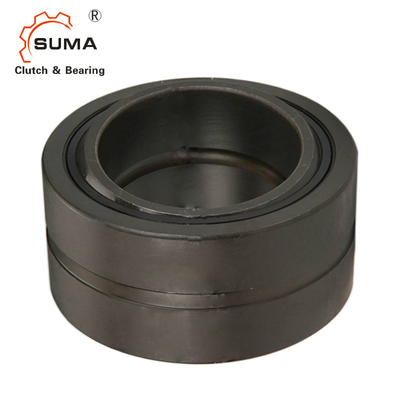

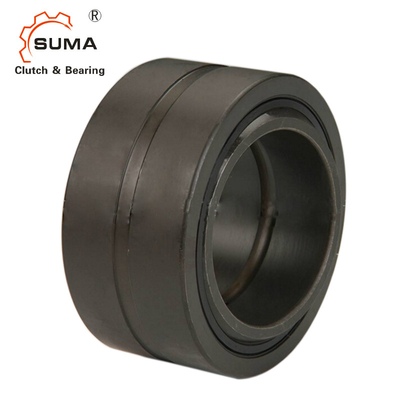

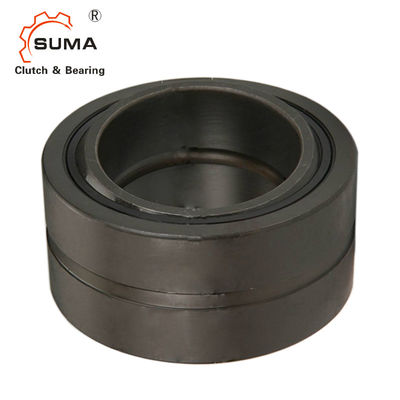

Dòng GEZ Vòng bi trơn hình cầu tự căn chỉnh GEZ63ES GEZ63ES-2RS
Đặc điểm của ổ trục đồng bằng hình cầu
Cấu tạo của ổ trượt cầu trơn đơn giản hơn ổ lăn, được cấu tạo chủ yếu gồm vòng trong với mặt cầu ngoài và vòng ngoài với mặt cầu trong.
Vòng bi trơn hình cầu thường được sử dụng cho chuyển động xoay tốc độ thấp (tức là chuyển động theo góc).Vì mặt trượt có dạng hình cầu nên nó cũng có thể thực hiện chuyển động nghiêng (tức là chuyển động tự thẳng góc) trong một khoảng góc nhất định.
Vòng bi cầu được sử dụng rộng rãi trong xi lanh thủy lực kỹ thuật, máy công cụ rèn, máy móc kỹ thuật, thiết bị tự động hóa, giảm xóc ô tô, máy móc thủy lợi và các ngành công nghiệp khác.Ổ trượt cầu là ổ trượt hình cầu, loại cơ bản được cấu tạo bởi các vòng trong và vòng ngoài có các mặt tiếp xúc hình cầu trượt hình cầu.Tùy thuộc vào cấu trúc và loại của nó, nó có thể chịu tải trọng hướng tâm, tải trọng dọc trục hoặc tải trọng hướng tâm và tải trọng hướng trục kết hợp cùng một lúc.
Kích thước và dung tích
| Phần số | Đường kính lỗ khoan | Đường kính ngoài | Chiều rộng bóng | Chiều rộng đường đua | Tải trọng hướng tâm tĩnh | Tải trọng hướng tâm động | Trọng lượng | ||
| Không có con dấu | Có con dấu | Inch | Inch | Inch | Inch | LBS | LBS | LBS | |
| 1 | GEZ12ES | - | 0,5 | 0,875 | 0,437 | 0,375 | 9.337 | 3.156 | 0,044 |
| 2 | GEZ15ES | - | 0,625 | 1,0625 | 0,547 | 0,469 | 14,732 | 4864 | 0,077 |
| 3 | GEZ19ES | GEZ19ES-2RS | 0,75 | 1,25 | 0,656 | 0,562 | 20,927 | 7089 | 0,121 |
| 4 | GEZ22ES | GEZ22ES-2RS | 0,875 | 1,4375 | 0,765 | 0,656 | 28.573 | 9565 | 0,187 |
| 5 | GEZ25ES | GEZ25ES-2RS | 1 | 1.625 | 0,875 | 0,75 | 37.359 | 12605 | 0,265 |
| 6 | GEZ31ES | GEZ31ES-2RS | 1,25 | 2 | 1,093 | 0,937 | 58.507 | 19468 | 0,507 |
| 7 | GEZ34ES | GEZ34ES-2RS | 1.375 | 2.1875 | 1.187 | 1.031 | 69,756 | 23404 | 0,772 |
| số 8 | GEZ38ES | GEZ38ES-2RS | 1,5 | 2,4375 | 1.312 | 1.125 | 84.379 | 28129 | 0,926 |
| 9 | GEZ44ES | GEZ44ES-2RS | 1,75 | 2,8125 | 1.531 | 1.312 | 114,752 | 38255 | 1,41 |
| 10 | GEZ50ES | GEZ50ES-2RS | 2 | 3,1875 | 1,75 | 1,5 | 150,754 | 50508 | 2,05 |
| 11 | GEZ57ES | GEZ57ES-2RS | 2,25 | 3,5625 | 1.969 | 1.687 | 191.251 | 63002 | 2,87 |
| 12 | GEZ63ES | GEZ63ES-2RS | 2,5 | 3,9375 | 2.187 | 1.875 | 234,007 | 77629 | 4.08 |
| 13 | GEZ69ES | GEZ69ES-2RS | 2,75 | 4.375 | 2.406 | 2.062 | 285,752 | 95628 | 5,29 |
| 14 | GEZ76ES | GEZ76ES-2RS | 3 | 4,75 | 2,625 | 2,25 | 337.506 | 112505 | 6,84 |
| 15 | GEZ82ES | GEZ82ES-2RS | 3,25 | 5.125 | 2,844 | 2.437 | 396,009 | 131626 | 8,38 |
| 16 | GEZ88ES | GEZ88ES-2RS | 3.5 | 5.5 | 3.062 | 2,625 | 459.001 | 153003 | 10,58 |
| 17 | GEZ95ES | GEZ95ES-2RS | 3,75 | 5,875 | 3,281 | 2,812 | 531,004 | 175507 | 12,79 |
| 18 | GEZ101ES | GEZ101ES-2RS | 4 | 6,25 | 3.5 | 3 | 596.256 | 202508 | 15.44 |
| 19 | GEZ114ES | GEZ114ES-2RS | 4,5 | 7 | 3.937 | 3,375 | 765,002 | 252006 | 21,61 |
| 20 | GEZ120ES | GEZ120ES-2RS | 4,75 | 7.375 | 4.156 | 3.562 | 843.754 | 281254 | 25,36 |
| 21 | GEZ127ES | GEZ127ES-2RS | 5 | 7.75 | 4.375 | 3,75 | 933,755 | 315009 | 29,76 |
| 22 | GEZ152ES | GEZ152ES-2RS | 6 | 8,75 | 4,75 | 4.125 | 1170,002 | 389257 | 38,59 |
