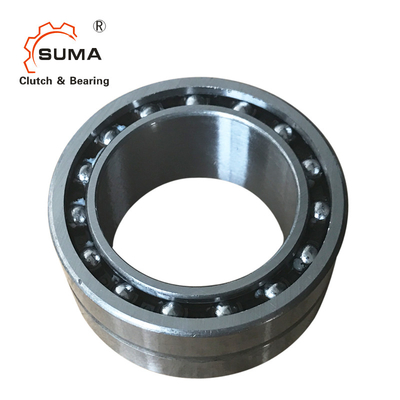

FGK40 FGK45 FGK50 Vòng bi ly hợp một chiều cho máy đóng gói
Đặc trưng
FGK Overrunning Clutch Có thể được sử dụng như:
1. ly hợp quá mức
2. ly hợp lùi
3. lập chỉ mục ly hợp
Kích thước và dung tích
Gõ phím | Kích thước |
TKN1) |
Overrunningspeeds |
Ổ đỡ trục hàng loạt
|
Tải trọng | Cân nặng | |||||||
Con lăn dyn. |
Những quả bóng dyn. |
Con lăn chỉ số. |
Những quả bóng chỉ số. |
||||||||||
FGK |
d | n imax2) | n amax3) | C | C | C0 | C0 | D | L | r | |||
[mm] | [Nm] | [phút-1] | [phút-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [Kilôgam] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
LƯU Ý
1) Tmax = 2 × TKN
»Tham khảo Lựa chọn trang 10 đến 13
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
»Tham khảo hướng dẫn lắp đặt và bảo trì trang 16 đến 19
Gắn và Khớp nối
