| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | UF30 |

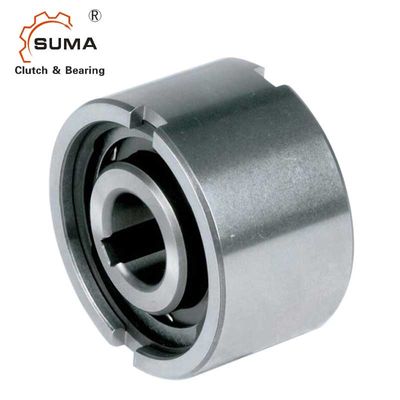

Nhà máy sản xuất vòng bi ly hợp ly hợp một chiều UF Series UF30 30 * 90 * 48MM
Đặc điểm củaVòng bi ly hợp một chiều Freewheel
Các trang sức tự do của Dòng UF không tự định tâm.Do đó, cần phải đặt một hoặc hai vòng bi bên cạnh bánh xe tự do để vòng ngoài có thể quay tập trung vào vòng trong.
Lực mô-men xoắn được truyền từ trục vào mâm trong bằng chìa khóa và từ mâm ngoài đến mặt ngồi nhờ các bộ kéo phía trước.
Dung sai trục phải là h6 hoặc j6;dung sai cho chỗ ngồi phải là H7 hoặc G7.Khi không sử dụng các đầu kéo phía trước, dung sai chỗ ngồi phải là K6.
Trước khi được đưa vào bảo dưỡng, các bánh răng tự do phải được bôi trơn bằng chất bôi trơn phù hợp theo hướng dẫn được nêu ở trang 12. Bôi trơn bằng dầu là cần thiết khi đạt đến số vòng quay cao ở trung tính.
Kích thước và Công suất củaVòng bi ly hợp một chiều Freewheel
| Gõ phím | Kích thước | Tốc độ vượt mức | Cân nặng | ||||||||
| UF | dH7 | TKN1) | Nimax2) | Namax3) | Dn6 | D5 | D6 | L | t | bH11 |
|
| [mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | |
| số 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0,3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | số 8 | 0,6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
| 35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5,4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25.3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
LƯU Ý
1) T max = 2 × T KN
»Tham khảo Lựa chọn trang 10 đến 13
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Gắn và Khớp nối
