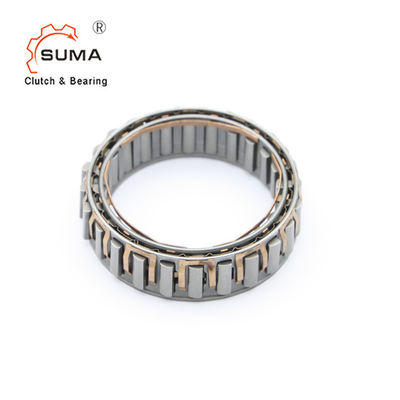

Dòng GP GP4445A Bộ ly hợp chống tràn một chiều
Tom lược
Dòng GP ... là một chiếc lồng với các phần tử tiếp xúc chạy như bánh xích tự do trên các cuộc đua chủ yếu được đo bằng inch.
Kích thước nhỏ hơn và mô-men xoắn truyền cao cung cấp một số giải pháp tiết kiệm chi phí và kỹ thuật thú vị.
Lắp nhiều lồng cạnh nhau làm tăng mômen xoắn.
Cần phải đặt một hoặc hai vòng bi bên cạnh bánh xe tự do để vòng ngoài có thể quay tập trung vào vòng trong.
Khi đường đua trượt được gia công trên ghế hoặc trên trục, các thông số kỹ thuật sau
1) phải tuân theo độ cứng bề mặt 60/62 HRC
2) Độ sâu ủ tối thiểu 1 mm sau khi mài
3) đảm bảo sự quay đồng tâm của các vòng đua
4) bôi trơn phù hợp với ứng dụng.
Kích thước và dung tích
Kích thước | Mô-men xoắn | Tốc độ vượt mức [phút-1] |
Øa + 0,008 - 0,005 |
Øc ± 0,013 |
Sprag không gian | emin | Ødmin | Øbmax | Số lượng clip | Số lần xịt | Cân nặng | |
TKN1[Nm] | Nimax2 | Namax2 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | |||
GP2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0,03 |
GP2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 13,5 | 58 | 18 | - | 14 | 0,055 |
GP3034 | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 | 13,5 | 62 | 20 | - | 14 | 0,06 |
GP3175 (3C) | 159 | 6000 | 3000 | 31,75 | 48.41 | 8.33 | 13,5 | 63 | 24 | 3 | 16 | 0,06 |
GP3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0,085 |
GP4127 (3C) | 224 | 4600 | 2300 | 41.275 | 57,935 | 8.33 | 13,5 | 75 | 32 | 3 | 18 | 0,09 |
GP4445A | 363 | 4300 | 2100 | 44,45 | 61,11 | 8.33 | 16 | 79 | 34 | - | 20 | 0,095 |
GP4972 (4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 13,5 | 86 | 38 | 4 | 22 | 0,1 |
GP5476A | 525 | 3500 | 1700 | 54,765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0,11 |
GP5476A (4C) | 525 | 3500 | 1700 | 54,765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
GP5476B (4C) | 769 | 3500 | 1700 | 54,765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
GP5476C (4C) | 990 | 3500 | 1700 | 54,765 | 71.425 | 8.33 | 25.4 | 92 | 42 | 4 | 24 | 0,2 |
GP5776A | 604 | 3300 | 1600 | 57,76 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0,11 |
GP6334B | 806 | 3000 | 1500 | 63,34 | 80 | 8.33 | 21 | 104 | 50 | - | 26 | 0,175 |
GP7221 (5C) | 675 | 2600 | 1300 | 72.217 | 88,877 | 8.33 | 13,5 | 115 | 56 | 5 | 30 | 0,14 |
GP7221B | 1279 | 2600 | 1300 | 72.217 | 88,877 | 8.33 | 21 | 115 | 56 | - | 30 | 0,185 |
GP7221B (5C) | 1279 | 2600 | 1300 | 72.217 | 88,877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
GP7969C (5C) | 2038 | 2400 | 1200 | 79,698 | 96.358 | 8.33 | 25.4 | 124 | 61 | 5 | 34 | 0,28 |
GP8334C | 2055 | 2300 | 1100 | 83,34 | 100 | 8.33 | 25.4 | 132 | 65 | - | 34 | 0,27 |
GP8729A | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8.33 | 16 | 134 | 67 | - | 34 | 0,165 |
GP10323A (3C) * | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
GP12334C * | 4800 | 1500 | 750 | 123,34 ** | 140 | 8.33 | 25.4 | 184 | 96 | - | 50 | 0,4 |
GP12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142.88 | 9.5 | 25.4 | 196 | 96 | 11 | 44 | 0,4 |
LƯU Ý
1) T max = 2 × T KN
»Tham khảo Lựa chọn từ trang 12 đến 19
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
*) Mặt bích định tâm lồng bên trong thì ngược lại
bên
**) Mở rộng dung sai đến ± 0,013 cho phép
Gắn ví dụ
