Nguồn gốc | Trung Quốc |
Hàng hiệu | SUMA |
Chứng nhận | ISO SGS |
Số mô hình | UHF20 UHF25 |

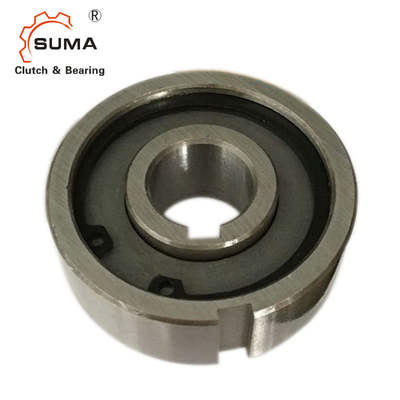

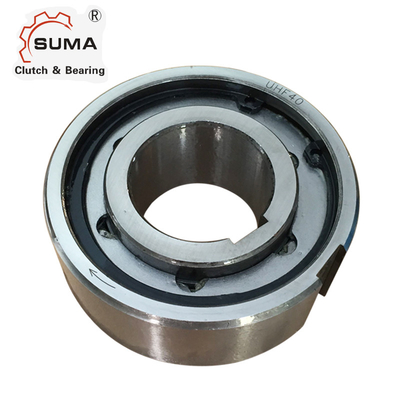

UHF Series UHF20 UHF25 Vòng bi một chiều Ly hợp cam
Đặc trưng
Dòng UHF được hỗ trợ không ổ trục tự do kiểu phun.Vòng bi là trục hỗ trợ và tải trọng hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp khi lắp đặt.
Cuộc đua bên trong là chìa khóa cho trục.Nòi ngoài có dung sai n6 dương, để cung cấp cho máy ép một lớp vỏ H7.
Kích thước và dung tích
Gõ phím | Kích thước | Keyway (bên ngoài nhẫn) |
Keyway (vòng trong) | Trên danh nghĩa momen xoắn Nm |
Cân nặng Kilôgam |
||
d | D | B | B × t | B1 × t1 | |||
UHF12 | 12 | 37 | 20 | 6 x 2,5 | 4 × 1,7 | 42 | 0,115 |
UHF14 | 14 | 42 | 19 | 5 x 1,6 | 5 x 2,3 | 46 | 0,139 |
UHF16 | 16 | 42 | 19 | 5 x 1,6 | 5 x 1,7 | 47 | 0,132 |
UHF17 | 17 | 47 | 19 | 6 × 2 | 5 x 2,3 | 75 | 0,167 |
UHF18 | 18 | 60 | 20 | 6 x 2,5 | 6 x 2,5 | 105 | 0,287 |
UHF20 | 20 | 60 | 20 | 6 x 2,5 | 6 x 2,7 | 105 | 0,277 |
UHF25 | 25 | 62 | 24 | 8 × 2,5 | 8 × 2 | 142 | 0,285 |
UHF30 | 30 | 72 | 27 | 10 x 2,6 | 8 × 2 | 227 | 0,513 |
UHF35 | 35 | 80 | 31 | 12 × 4 | 10 × 2,5 | 230 | 0,718 |
UHF40 | 40 | 80 | 39 | 12 x 2,8 | 10 × 2,5 | 429 | 0,823 |
UHF45 | 45 | 105 | 36 | 14 × 3 | 10 × 3 | 572 | 1,6 |
UHF50 | 50 | 130 | 36 | 14 × 5 | 14 x 3,8 | 690 | 2,49 |
UHF60 | 60 | 130 | 46 | 14 × 5 | 14 × 3,5 | 1030 | 2,88 |
UHF70 | 70 | 150 | 46 | 14 × 5 | 14 × 3,5 | 1470 | 4,6 |
UHF90 | 90 | 180 | 90 | - | 25 x 5,4 | 3281 | 11.11 |
LƯU Ý
ASNU8-12, ASNU200 keyway tới DIN 6885. 1,
các kích thước khác theo DIN 6885.3
1) T max = 2 & lần;T KN
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Gắn ví dụ
Những bức ảnh
