| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | GV45 GV50 |

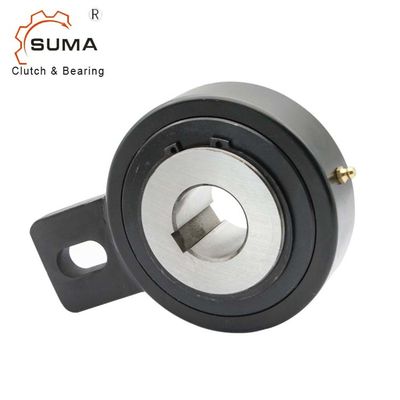

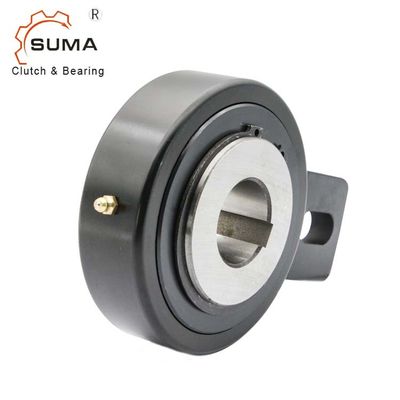

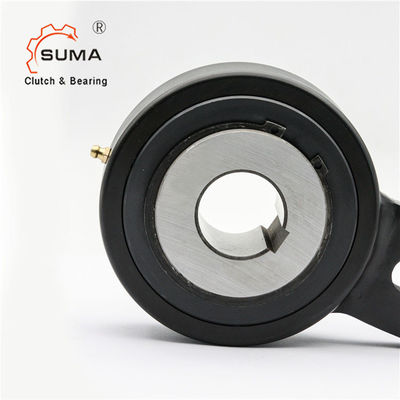

GV45 GV50 Mặt sau ly hợp Vòng bi một chiều
Đặc trưng
Trang sức tự do dòng GV có các con lăn, tâm giữa vòng đua bên trong và vòng đua bên ngoài được thực hiện bằng các ống lót.
mômen lực được truyền từ trục vào mâm trong nhờ then hoa.
dung sai trục phải là h6.
Khi bánh đà tự do được sử dụng như một thiết bị quay trở lại, đòn bẩy được cố định với vòng đua bên ngoài phải được kẹp giữa hai giá đỡ;nếu không thì phải cắm một chốt
trong lỗ vòng lặp.Khi bị khóa vào khung của máy, nó sẽ dừng quay tự do.
Nếu bánh đà tự do được sử dụng như một bộ phận nạp không liên tục, cần phải được gắn theo chiều dài bằng cách sử dụng lỗ cho một bánh xe đẩy hoặc tương tự.Trong mọi trường hợp, để tránh quá tải
các ống lót, đòn bẩy phải có khoảng hở nhất định để cho phép chuyển động của trục.
freewheel được cung cấp đã được bôi trơn
Kích thước và dung tích
| Mô hình |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
Tôi2 mm |
Tôi3 mm |
Tôi4 mm |
Cân nặng Kilôgam |
Tốc độ tối đa |
Mô-men xoắn Nm |
Kéo mô-men xoắn Nm |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | số 8 | 110 | 3.5 | 320 | 1250 | 1,2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | số 8 | 110 | 3,4 | 320 | 1250 | 1,2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | số 8 | 140 | 3,3 | 320 | 2180 | 1,2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,8 | 300 | 2180 | 2,2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,7 | 300 | 2180 | 2,2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,6 | 300 | 2180 | 2,2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2,2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2,2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90 * | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3.5 |
| GV100 * | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3.5 |
| GV110 * | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3.5 |
| GV120 * | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1) Tmax: 2x Tn
Kyey DIN 6885
2) Tốc độ tối đa cho phép
