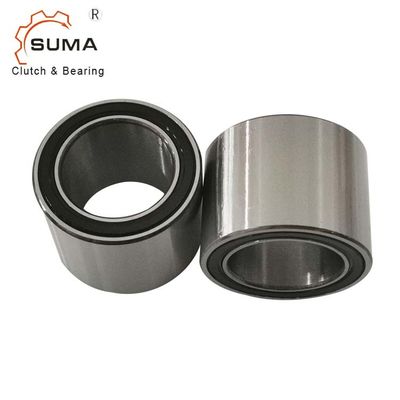

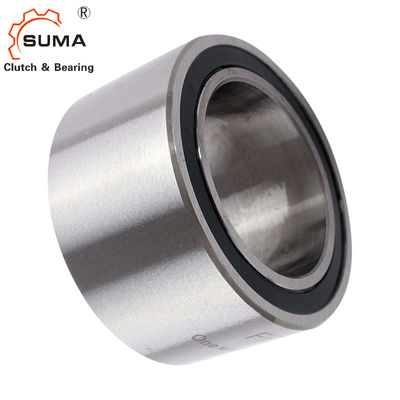

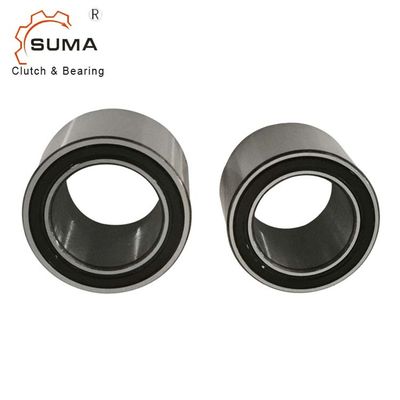

FPD453Z FPD463Z FPD473Z Vòng bi ly hợp một chiều quay vòng tự do một chiều
Đặc trưng
Ổ đỡ trục: Bộ ly hợp bánh đà tự do bao gồm các ổ bi và ổ lăn, không cần thêm ổ trục ngoài.
Hướng kẹp: Mũi tên trên vòng trong chỉ định hướng kẹp của vòng trong.
Nhiệt độ hoạt động:tối đa100 ° C
Bôi trơn: Bôi trơn dầu trọn đời hoạt động
Dung sai lắp đặt: Trục h5;trung tâm H6
Phần giao phối
Không cần thiết phải làm cứng và mài các bộ phận giao phối.Làm sạch kỹ lưỡng (không dính dầu mỡ) các bộ phận phối ghép trong vùng lân cận của ly hợp bánh răng tự do cũng như các vòng của ly hợp bánh xe tự do trước khi làm cho máy ép khớp.
Các thành phần
Bộ ly hợp Freewheel Chèn Phần tử FE 400 Z ·
Nhẫn Thép chịu lực, được làm cứng và mài Vòng trong Máy ép vừa vặn Vòng ngoài Máy ép ·
Ổ bi tích hợp ·
Ổ lăn RL 400 ·
Bôi trơn Bôi trơn dầu trọn đời ·
Dữ liệu kỹ thuật
Kích thước và dung tích
Mô hình | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Cân nặng | Mục không. |
[mm] | [mm] | [mm] | [Nm] | [vòng / phút] | [N] | [N] | [Kilôgam] | ||
Kiểm lâm 427 triệu | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0,09 | 306516 |
Kiểm lâm 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0,09 | 306517 |
Kiểm lâm 432 triệu | 20 | 36 | 34 | 133 | 1.800 | 8.104 | 7.241 | 0,12 | 306518 |
Kiểm lâm 432 Z | 20 | 36 | 34 | 121 | 1.800 | 8.104 | 7.241 | 0,12 | 306519 |
Kiểm lâm 437 triệu | 25 | 41 | 34 | 176 | 1.700 | 9.201 | 8.142 | 0,15 | 306520 |
Kiểm lâm 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9.201 | 8.142 | 0,15 | 306521 |
Kiểm lâm 442 triệu | 30 | 46 | 34 | 223 | 1.500 | 10,247 | 10.708 | 0,18 | 300696 |
Kiểm lâm 442 Z | 30 | 46 | 34 | 208 | 1.500 | 10,247 | 10.708 | 0,18 | 300697 |
Kiểm lâm 448 triệu | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0,23 | 306524 |
Kiểm lâm 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0,23 | 306525 |
Kiểm lâm 453 triệu | 40 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,26 | 300702 |
Kiểm lâm 453 Z | 40 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,26 | 300700 |
Kiểm lâm 463 triệu | 50 | 68 | 34 | 461 | 1.100 | 13.070 | 17.063 | 0,34 | 306534 |
Kiểm lâm 463 Z | 50 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,34 | 306535 |
Kiểm lâm 473 triệu | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
Kiểm lâm 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
