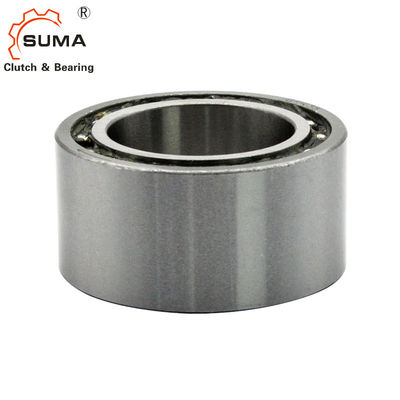

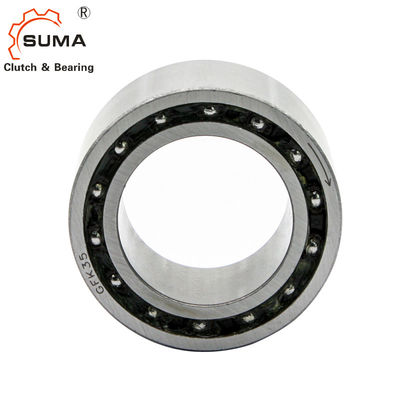

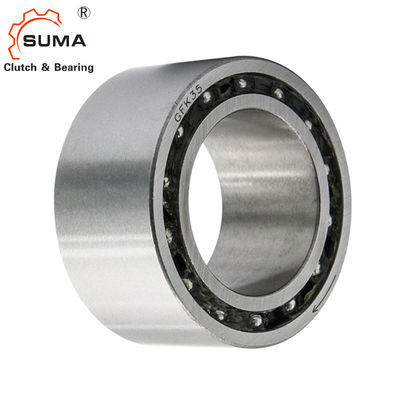

GFK30 FGK30 Vòng bi ly hợp cam một chiều
Đặc trưng
GFK30 Overrunning Clutch Có thể được sử dụng như:
1. ly hợp vượt trội
2. ly hợp lùi
3. ly hợp lập chỉ mục
Kích thước và dung tích
Gõ phím | Kích thước |
TKN1) |
Overrunningspeeds |
Ổ đỡ trục hàng loạt
|
Tải trọng | Weiht | |||||||
Con lăn dyn. |
Những quả bóng dyn. |
Con lăn chỉ số. |
Những quả bóng chỉ số. |
||||||||||
GFK |
d | Nimax2) | Namax3) | C | C | C0 | C0 | D | L | r | |||
[mm] | [Nm] | [phút-1] | [phút-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [Kilôgam] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
LƯU Ý
1) Tmax = 2 × TKN
»Tham khảo Lựa chọn trang 10 đến 13
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
»Tham khảo hướng dẫn lắp đặt và bảo trì trang 16 đến 19
Gắn và Khớp nối
