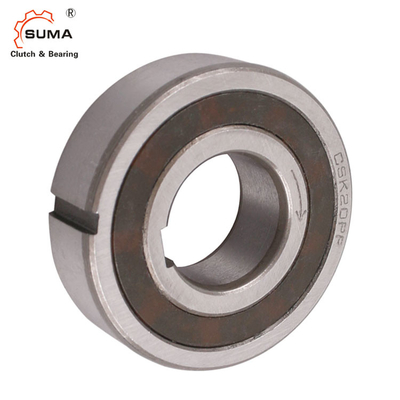

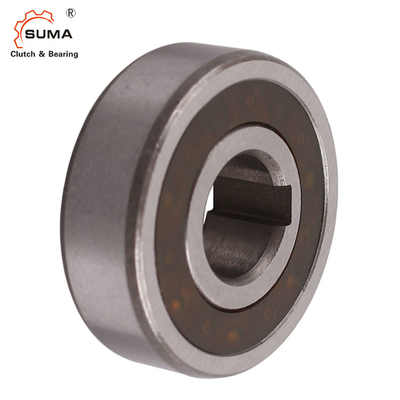

CSK20 CSK20P CSK20PP 20 * 47 * 14MM Một chiều Kyeway Bearing Backstop Clutch
Vòng bi một chiều CSK20 với ly hợp quay ngược có bánh xích tự do được làm bằng thép crom, được làm kín kép và có một lồng thép.Nó có đường kính trong 20 mm, đường kính ngoài 47 mm và sâu 14 mm.
Ổ bi một dãy này thích hợp cho các ứng dụng hỗ trợ tải trọng hướng tâm.Các đường đua bên trong và bên ngoài của vòng bi này được làm bằng thép crom để có độ bền và khả năng chống biến dạng khi chịu tải nặng.
Nó có khe hở bên trong xuyên tâm Bình thường cho các ứng dụng không liên quan đến sự giãn nở nhiệt hoặc độ chính xác không điển hình.Các con dấu cao su ở cả hai mặt của ổ trục giữ cho chất bôi trơn vào trong và chất bẩn ra ngoài.Một lồng thép tạo khoảng cách đều cho các con lăn để giảm ma sát, độ rung và tiếng ồn.Vòng bi này có một ổ trục ly hợp xoay chỉ quay theo một hướng để cung cấp chức năng dừng lại cho các ứng dụng yêu cầu dừng quay mà không quay ngược lại.
Vòng bi lăn sử dụng các phần tử lăn để duy trì sự tách biệt giữa các bộ phận chuyển động nhằm giảm ma sát quay và hỗ trợ tải trọng hướng tâm và hướng trục.Các phần tử này có thể là một trong các dạng sau: quả bóng, hình trụ, hình cầu, thùng, kim, trục chính, hoặc hình côn.Tất cả các ổ lăn đều được mở, được che chắn hoặc được làm kín.Vòng bi kín được bôi trơn bằng dầu hoặc mỡ trong nhà máy sản xuất vòng bi, trong khi vòng bi hở và được che chắn có nghĩa là được bôi trơn tại chỗ, với việc tái bôi trơn định kỳ, tùy theo mục đích sử dụng.Tấm chắn bảo vệ các bộ phận làm việc của vòng bi khỏi các mảnh vụn của môi trường có thể được đưa vào và có thể làm giảm tốc độ và tuổi thọ của vòng bi.Vòng bi lăn được sử dụng trong một loạt các ứng dụng từ máy móc nông nghiệp đến thiết bị vận chuyển, robot, thiết bị nha khoa, thang máy, máy cán, trục bánh lái tàu và máy nghiền cốt liệu, v.v.
Kích thước và dung tích
Gõ phím | Kích thước | Vòng bi | Chịu tải | Cân nặng | Kéo mô-men xoắn | |||||||
năng động | tĩnh | |||||||||||
CSK..P | d | TKN1) | nmax | D | L | b | t | C | C0 | TR | ||
[mm] | [Nm] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [Kilôgam] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2,77 | 0,04 | 0,7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3,42 | 0,06 | 0,9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0,07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4,46 | 0,11 | 1,3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7.28 | 0,3 | 5,8 | |||
40 | - | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7.4 | 3,42 | 0,06 | 0,9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0,07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1,5 | 9.4 | 4,46 | 0,11 | 1,3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10,7 | 5,46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11,7 | 6,45 | 0,21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | số 8 | 2,5 | 12,6 | 7.28 | 0,3 | 5,8 | |
40 | - | 325 | 3000 | 80 | 22 | 10 | 3 | 15,54 | 12,25 | 0,5 | 7 | |
CSK..P-2RS | 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2,77 | 0,05 | 3 | ||
15 | - | 17 | 8400 | 35 | 16 | 7.4 | 3,42 | 0,07 | 4 | |||
17 | - | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0,09 | 5,6 | |||
20 | - | 50 | 6000 | 47 | 19 | 9.4 | 4,46 | 0,145 | 6 | |||
25 | - | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | |||
30 | - | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | |||
35 | - | 175 | 3600 | 72 | 22 | 12,6 | 7.28 | 0,4 | 8.2 | |||
40 | - | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 |
